針對AB類音頻功放IC的設計考慮因素
文章來源: 更新時間:2010/7/31 23:19:00
在線咨詢:
給我發消息
姚紅霞 3003214837
給我發消息
小鄢 2850985542
給我發消息
張代明 3003290139
13713728695


針對AB類音頻功放IC的設計考慮因素

每通道輸出功率
• 在確定系統中揚聲器的數量之后,詳細指定每通道的輸出功率。
• 最大功率主要取決于:
 ○ 電源(輸出電壓及電流)
 ○ 放大器最大輸出電壓
 ○ 揚聲器阻抗
• AB類放大器的最高效率約至40%。
• 電源必須持續性的提供電流以支持所需的最大功率。
• 最大輸入信號電平規定了所需的功率放大器增益,以滿足所需的
輸出功率。
• 為了優化對噪聲的抑制,增益應該盡可能的小。

散熱
• 與同等級的D類放大器相比,AB類放大器發熱量更大。
• 驅動2W每通道的立體聲系統將會(huì )產生近6W的散熱,效率至40%。
• 敬請訪問
http://www.webuyspringsrealestate.com/product_1017.htm查閱應用簡介,以獲取封裝布線及其他設計考慮因素的相關信息。

特點
• AB類放大器提供了多種不同的方式來控制音量的增益:
 ○ 外置電阻(類似于傳統的運算放大器電路)
 ○ 集成增益設定電阻
 ○ 直流(DC)音量控制
 ○ I2C 音量控制
• 絕大多數的產品組合都提供了三種后續的控制選項
• 當設計中包含了對耳機的驅動之時,絕大多數的AB類放大器(帶TTL輸入引腳)可將輸出從橋接式負載(BTL)轉換為單端(SE)配置,從而免除了額外的放大器。




    相關產品
HT8320(無電感雙電荷自適應升壓、防破音功能D/AB類切換4.5W雙聲道音頻功放IC)
HT8310(無電感升壓、防破音功能D/AB類切換5.2W單聲道音頻功放IC)
HT8513(內置自適應同步升壓、防破音功能的5W單聲道D類/AB類切換音頻功放IC )

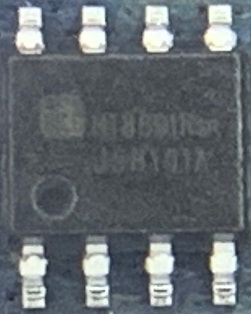

HT8691R(適用于背包音箱的內置升壓防破音功能的D/AB類切換單聲道10W音頻功放IC)
HT876(帶任意限幅的高保真D類/AB類切換10W立體聲功放IC,適用于兩節鋰電池串聯供電的音頻產品)
CS8316(雙節鋰電池7.4V供電內置升壓、防破音、AB/D切換、恒定單聲道25W音頻功放IC)
CS8390(4種防破音可選、AB/D切換功能、6.6W立體聲音頻功放IC)
CS8516(應用于收音機的5V-15V寬電壓AB/D類切換功能30W貼片單聲道音頻功放IC)

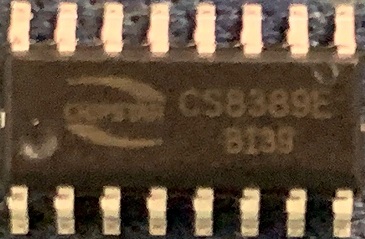

CS8389(4種防破音可選、AB/D切換功能、4.8W立體聲音頻功放IC)

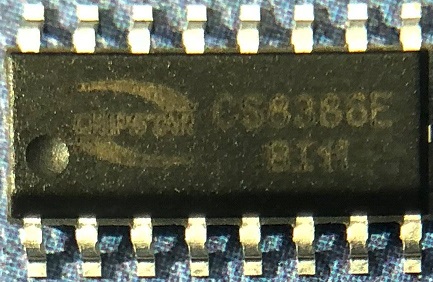

CS8386(4種防破音可選、AB/D切換功能、恒定2X4W輸出功率、R類立體聲音頻功率放大器)
