Linear Technology Corporation) 推出一款具有高工作效率和溫升低的 10A 降壓型微型模塊 (µModule®) 穩壓器 LTM4649，其采用 9mm x 15mm x 4.92mm BGA (球柵陳列) 封裝。在滿功率和 0ºC 至 83ºC 的環境溫度下，LTM4649 無需散熱器、氣流或要求輸出電流降額，并能以高達 86% 的效率運作 (5VIN ~12VIN，1.5VOUT/10A)。在高達 100ºC 的環境溫度下，輸出電流只需減小 4A，而在提供 400LFM 冷卻氣流的情況下則僅需減小 2A。LTM4649 可把 4.5V~16V 的輸入電源轉換為較低的輸出電壓 (0.6V 至 3.3V)。LTM4649 內置一個差分遠端采樣放大器 (用于補償因電路板走線阻抗所引起的電壓降)，其可在整個電壓、負載和溫度范圍內 (-40ºC 至 125ºC) 以 ±1.5% 的準確度調節一個負載電壓。
LTM4649 為實現多個器件之間的多相操作提供了輸入和輸出時鐘，以針對高達 40A 的負載提供準確的均流。多相操作可降低輸入和輸出紋波并減少輸入和輸出電容器的數目。其應用包括電信、工業、航空電子和測試設備中從 12V 或 5V 輸入進行的負載點轉換。
LTM4649 可同步至一個頻率范圍為 400kHz 至 750kHz 的外部時鐘。憑借突發模式(Burst Mode®) 操作 (用于在輕負載下獲取最高的轉換效率) 和脈沖跳躍操作 (用以獲得較低的輸出電壓紋波) 選項，用戶可實現電路性能的個性化設計。LTM4649 允許進行輸出電壓跟蹤，可完成系統中多個電源軌的排序。為保護負載，LTM4649 提供了輸出過壓和過流保護功能。
LTM4649 的 E 級和 I 級版本可保證工作在 -40ºC 至 125ºC 的內部溫度范圍。千片批購價為每片 16.75 美元。
性能概要：LTM4649
·10A 輸出電流
·4.5V 至 16V 輸入，0.6V 至 3.3V 輸出
·在高達 83ºC 的環境溫度下無需散熱器、氣流或要求電流降額
·±1.5% 最大總 DC 輸出電壓誤差
·多相操作和可同步
9mm x 15mm x 4.92mm BGA 封裝

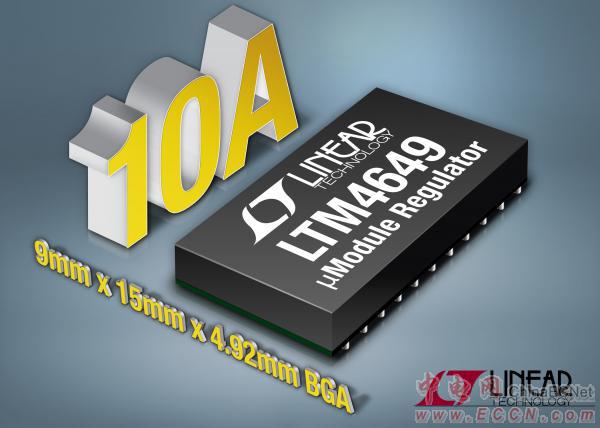

照片說明：采用 小型 BGA 封裝的 10A µModule 降壓型穩壓器 |
