Linear推出 140V 輸入、高效率降壓型轉換器 LTC7138，該器件提供高達 400mA 連續輸出電流。LTC7138 在 4V 至 140V 輸入電壓范圍內工作，從而非常適合電信、工業、航空電子和汽車等多種應用。LTC7138 采用可編程遲滯模式設計，以在寬輸出電流范圍內優化效率。該器件采用一個內部 1.8Ω 功率 MOSFET 以實現可靠和高效率運行。用戶可編程輸出電流限制可按照特定應用的要求，在 100mA 至 400mA 范圍內設定輸出電流。LTC7138 可設定為 1.8V、3.3V 或 5V 固定輸出電壓，或者采用一個電阻器分壓器在 0.8V 至 VIN 范圍內設定輸出。LTC7138 的耐熱增強型 MSOP 封裝提供高壓輸入需要的額外引腳間隔。其 MSOP 和僅 4 個纖巧外部組件相結合，可為多種應用構成占板面積非常緊湊的解決方案。
LTC7138 在無負載時僅吸取 12µA 電流，同時保持輸出電壓穩定，從而非常適合始終保持接通的電池供電型應用。由于轉換器固有的穩定性，所以無需外部補償，因此簡化了設計，并最大限度地減小了解決方案占板面積。此外，該器件的功能還包括精準的 0.8V ±1% 反饋電壓基準、100% 占空比壓差工作、內部或外部軟啟動、以及反饋比較器輸出，這使多個 LTC7138 能夠并聯以實現電流更大的應用。
LTC7138EMSE 的價格為每片 3.80 美元。工業溫度級版本 LTC7138IMSE 保證工作在 –40°C 至 125°C 工作結溫范圍，價格為每片 4.18 美元。此外，汽車溫度級版本 LTC7138HMSE 規定在 –40°C 至 150°C 工作結溫范圍內工作，價格為每片 4.43 美元。最后，高可靠性版本 LTC7138MPMSE 經過測試，保證工作在 –55°C 至 150°C 工作結溫范圍，價格為每片 11.29 美元。所有價格均為千片批購價，所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LTC7138。

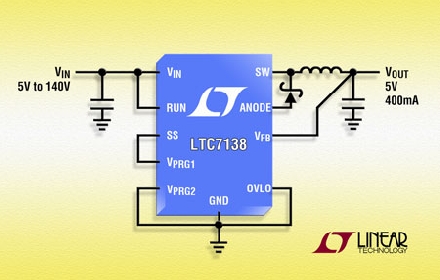

照片說明：具可調輸出電流限制的 140V、400mA 降壓型轉換器
性能概要：LTC7138
·寬輸入工作電壓范圍：4V 至 140V
·內部低阻抗功率 MOSFET
·固有的穩定性：無需補償
·可調 100mA 至 400mA 最大輸出電流
·低壓差工作：100% 占空比
·低靜態電流：12μA
·寬輸出電壓范圍：0.8V 至 VIN
·0.8V ±1% 反饋電壓基準
·精確的 RUN 引腳門限
·內部或外部軟啟動
·可編程 1.8V、3.3V、5V 或可調輸出
·需要很少的外部組件
·可編程輸入過壓閉鎖
·耐熱增強型高壓 MSOP 封裝 |
