Linear推出三輸出 (降壓、降壓、升壓) 29µA 靜態電流、同步 DC/DC 控制器 LTC3899，該器件在 2.2V 至 60V 輸入范圍內保持輸出電壓穩定。12V 汽車電池在引擎重新啟動或冷車發動時可能降至低于 4V，從而導致信息娛樂(lè )系統以及其他采用 5V 或更高電壓工作的電子系統復位。升壓型轉換器為兩個降壓型轉換器供電，從而在汽車電池電壓下降時避免了輸出電壓下降，在怠速時關閉引擎以節省燃料的汽車啟/停系統中，這是一種非常有用的功能。60V 最高輸入電壓涵蓋雙電池卡車應用�；蛘�，降壓型控制器可由輸入供電以用作通用的三路輸出控制器。
LTC3899 啟動時在 4.5V 至 60V 輸入電壓范圍內工作，啟動后可保持在低至 2.2V 工作。升壓型和降壓型轉換器能以高達 95% 的效率產生高達 60V 的輸出電壓。在輸入電壓可能超過穩定輸出電壓的應用中，LTC3899 保持同步升壓 MOSFET 連續地接通，以便輸出電壓以最低功耗跟隨輸入電壓。
此外，LTC3899 可配置為突發模式 (Burst Mode®) 工作，從而在備用模式且輸出處于穩定狀態時，將一個通道的靜態電流降至 29µA (所有 3 個通道都接通時為 39µA)，就維護電池運行時間而言，這是一種非常有用的功能。強大的 1Ω 內置全 N 溝道柵極驅動器最大限度地降低了 MOSFET 開關損耗，并為每通道提供超過 10A 的輸出電流，電流大小僅受外部組件限制。此外，通過監視電感器 (DCR) 兩端的壓降或使用一個檢測電阻器，可以檢測每個轉換器的輸出電流。LTC3899 的恒定頻率電流模式架構允許使用 50kHz 至 900kHz 的固定頻率，或者該器件可同步至一個 75kHz 至 850kHz 的外部時鐘。其他特點包括面向 IC 電源和柵極驅動的內置 LDO、輸出電壓跟蹤或可調軟啟動、電源良好信號以及一個可選的外部 VCC 偏置輸入。
LTC3899 采用 38 引線 SSOP 和 38 引腳 5mm x 7mm QFN 封裝。有 4 種溫度級版本，分別為在 –40°C 至 125°C 范圍內工作的擴展及工業溫度級版本、在 –40°C 至 150°C 的汽車高溫級版本、以及在 –55°C 至 150°C 的軍用溫度級版本。千片批購價為每片 4.95 美元。

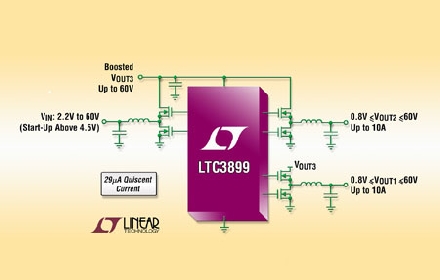

照片說明：三路輸出降壓 / 降壓 / 升壓型 DC/DC 控制器
性能概要：LTC3899
·在引擎重新啟動時所有輸出均保持穩壓
·寬輸入電壓范圍：?jiǎn)?dòng)時為 4.5V 至 38V，啟動后低至 2.2V
·升壓輸出高達 60V
·降壓輸出電壓范圍：0.8V 至 60V
·備用狀態時的靜態電流為 29µA
·效率高達 95%
·強大的內置全 N 溝道柵極驅動器
·RSENSE 或 DCR 電流檢測
·上電 / 斷電跟蹤和排序
·電流模式控制
·50kHz 至 900kHz 的固定可編程工作頻率
·75kHz 至 850kHz 的可同步工作頻率
·擴展及工業溫度級版本：–40°C 至 125°C 工作結溫范圍
·汽車溫度級版本：–40°C 至 150°C 工作結溫范圍
·軍用溫度級版本：–55°C 至 150°C 工作結溫范圍 |
