單端怎么轉差分信號_單端轉差分信號電路詳解
文章來源:永阜康科技 更新時間:2021/3/2 10:39:00
在線咨詢:
給我發消息
姚紅霞 3003214837
給我發消息
小鄢 2850985542
給我發消息
張代明 3003290139
13713728695


描述

單端輸入指信號有一個參考端和一個信號端構成,參考端一般為地端,差分是將單端信號進行差分變換,輸出兩個信號,一個和原信號同相,一個和原信號反相。差分信號有較強的抗共模干擾能力,適合較長距離傳輸,單端信號則沒有這個功能。信號傳輸到接收端后,可以再將差分信號轉變?yōu)閱味诵盘。很多情況下需要將單端信號轉為差分信號,這就要求有一種可以將單端信號轉換為差分信號的電路,即單端-差分轉換器。

單端轉差分信號電路詳解

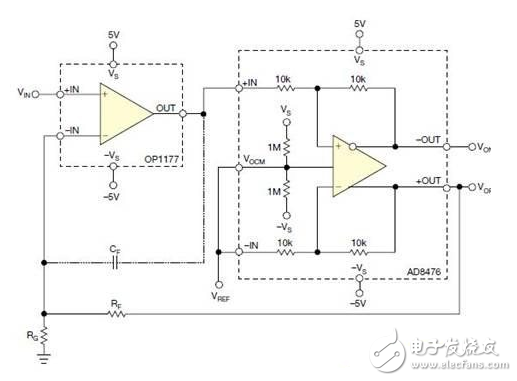

上圖中電路是一種雙放大器反饋結構,其中運放決定了電路的精度以及噪聲性能,而差分放大器則扮演了單端-差分轉換功能。這個反饋結構抑制了AD8476的誤差,包括噪聲、失真、偏移、漂移,它用運放的大開環增益替代了AD8476內部的運放反饋回路。本質上,這個結構是采用運放針對輸入端的開環增益,衰減了AD8476的誤差。

圖中的外接電阻RF和RG設定單端-差分放大器的增益,即

將RF短路,RG開路,可以設定為最低增益2。

與任何反饋連接相同,必須非常注意確保系統的穩定。OP1177與AD8476的級聯構成了一個組合式差分輸出運放,其開環增益是OP1177開環增益與AD8476閉環增益的乘積。因此,AD8476的閉環帶寬為OP1177的開環增益加了一極。為確保穩定性,AD8476的帶寬應高于OP1177的單位增益頻率。當電路的閉環增益大于2時,這個要求可以放松,因為電阻反饋

網絡(luò )可有效地將OP1177的單位增益頻率降低RG/(RG+RF)。AD8476的帶寬為5MHz,而OP1177的單位增益頻率為1MHz,因此電路在任何增益下都不會(huì )有穩定性問題。

當使用單位增益頻率遠大于差分放大器帶寬的運放時,可以插用一個帶寬限制電容CF,如圖所示。電容CF與反饋電阻RF構成一個積分器,整個電路的帶寬則為:

帶寬方程1/2系數的原因是:電路的輸出是按單端反饋,而不是差分式。因此,電路的反饋系數與帶寬都要減半。

如果這個減少的帶寬小于差分放大器的閉環帶寬,則電路就會(huì )穩定。這種帶寬限制技巧也可以將RG開路,從而獲得2的增益。
