LED的調光是利用一個DC信號或濾液PWM對LED中的正向電流進行調節來完成的。減小LED電流將起到調節LED光輸出強度的作用，然而，正向電流的變化也會(huì )改變LED的彩色，因為L(cháng)ED的色度會(huì )隨著電流的變化而變化。許多應用（例如汽車和LCD TV背光照明）都不能允許LED發生任何的色彩漂移。在這些應用中，由于周?chē)h(huán)境中存在不同的光線變化，而且人眼對于光強的微小變化都很敏感，因此寬范圍調光是必需的。通過施加一個PWM信號來控制LED亮度的做法允許不改變彩色的情況下完成LED的調光。
占空比（Duty Cycle or Duty RaTIo）
了解PWM調光原理，先得了解一下占空比概念。占空比的解釋可以歸納為如下幾種：1）在一串理想的脈沖序列中（如方波），正脈沖的持續時間與脈沖總周期的比值。例如：脈沖寬度1μs，信號周期4μs的脈沖序列占空比為0.25。2）在一段連續工作時間內脈沖占用的時間與總時間的比值。3）在周期型的現象中，現象發生的時間與總時間的比。
其實歸納一下也就是電路釋放能量的有效時間與總釋放時間的比。
調光比
調光比則是按下面的方法計算： Foper=工作頻率；Fpwm=調光頻率；調光比率 = Foper / Fpwm，（其實也就是調光的最低有效占空比）比如Foper=100khz;Fpwm=200Hz，則調光比為：100k/200=500;這個指標在很多驅動芯片的規格書里會(huì )說明的。
PWM調光
脈寬調制（PWM）是利用微處理器的數字輸出來對模擬電路進行控制的一種非常有效的技術，廣泛應用在從測量、通信到功率控制與變換及LED照明等許多領域中。通過以數字方式控制模擬電路，可以大幅度降低系統的成本和功耗。此外，許多微控制器和DSP已經在芯片上包含了PWM控制器，這使數字控制的實現變得更加容易了。
簡而言之，PWM是一種對模擬信號電平進行數字編碼的方法。通過高分辨率計數器的使用，方波的占空比被調制用來對一個具體模擬信號的電平進行編碼。PWM信號仍然是數字的，因為在給定的任何時刻，滿幅值的直流供電要么完全有（ON），要么完全無（OFF）。電壓或電流源是以一種通（ON）或斷（OFF）的重復脈沖序列被加到模擬負載上去的。通的時候即是直流供電被加到負載上的時候，斷的時候即是供電被斷開的時候。

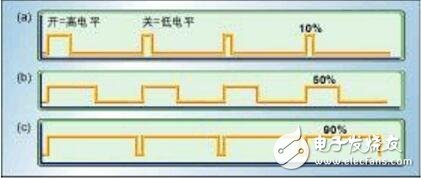

只要帶寬足夠，任何模擬值都可以使用PWM進行編碼上圖顯示了三種不同的PWM信號。圖1a是一個占空比為10%的PWM輸出，即在信號周期中，10％的時間通，其余90％的時間斷。圖1b和圖1c顯示的分別是占空比為50%和90%的PWM輸出。這三種PWM輸出編碼的分別是強度為滿度值的10%、50%和90%的三種不同模擬信號值。例如，假設供電電源為9V，占空比為10%，則對應的是一個幅度為0.9V的模擬信號。
PWM調光技術

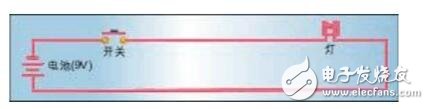

下圖是一個可以使用PWM進行驅動的簡單電路。圖中使用9V電池來給一個白熾燈泡供電。如果將連接電池和燈泡的開關閉合50ms，燈泡在這段時間中將得到9V供電。如果在下一個50ms中將開關斷開，燈泡得到的供電將為0V。如果在1秒鐘內將此過程重復10次，燈泡將會(huì )點亮并象連接到了一個4.5V電池（9V的50%）上一樣。這種情況下，占空比為50%，調制頻率為10Hz。
大多數負載（無論是電感性負載還是電容性負載）需要的調制頻率高于10Hz。設想一下如果燈泡先接通5秒再斷開5秒，然后再接通、再斷開……。占空比仍然是50%，但燈泡在頭5秒鐘內將點亮，在下一個5秒鐘內將熄滅。要讓燈泡取得4.5V電壓的供電效果，通斷循環周期與負載對開關狀態變化的響應時間相比必須足夠短。要想取得調光燈（但保持點亮）的效果，必須提高調制頻率。在其他PWM應用場合也有同樣的要求。通常調制頻率為1kHz到200kHz之間。 |
