本文提供了保護USB應用程序的確定步驟。USB應用程序容易產生過電流或過電壓，這不僅會(huì )損壞USB內部的文件，還會(huì )損壞USB本身。通過使用TE的設備，可以保護USB免受任何傷害，而不會(huì )破壞USB的完整性和可靠性。

通用串行總線（USB）協議已發展成為幾乎所有端口到端口連接類型的事實上的標準，從個人計算設備到最新一代的移動設備（包括超薄智能手機和平板電腦）。從一開始，USB 1.1接口就取代了傳統的端口連接器，并簡化了即插即用的過程。

2000年，USB 2.0以新的高速（HS）模式進入市場，該模式的速度高達480Mbit / sec，同時仍向后兼容低速（LS）和全速（FS）模式。 USB 1.1。到2008年，具有USB 2.0接口的30億套新電子設備已進入市場。

USB 3.0規范于2008年發布。該版本提供了完整的USB 2.0功能（HS，FS，LS），以及一個新的獨立超高速數據鏈接，稱為SuperSpeed。據估計，2013年將有超過40億臺新設備提供USB接口。

USB 3.0與2.0的要求

USB 3.0協議提供的數據傳輸速率幾乎是上一代USB 2.0版本的10倍（5Gb / s與480Mb / s），并且將功率傳輸能力提高了80％（從500mA到900mA）。它還包括新的電源管理功能以及與USB 2.0設備向后兼容的新電纜和連接器。

USB 3.0通過兩個組件提供電源：標準主機（A型連接器）和新型電源設備（Powered-B連接器）。Powered-B連接器允許一個USB設備通過提供高達1.0A的電流來為另一設備充電。由于過電流條件會(huì )影響電源總線，因此在所有電源（即主機，集線器和Powered-B設備）上都需要過電流保護。根據UL60950，還需要過電流保護。

與USB 2.0相似，所有類型的USB 3.0主機都必須提供電源。USB 3.0的單單元負載被重新定義為150mA，高于USB 2.0的100mA。USB 3.0主機必須能夠每個端口最多支持六個單元（900mA）。此外，USB 3.0集線器可能不再由總線供電。所有USB 3.0集線器必須能夠支持每個端口高達900mA的電流。

過流保護

PolySwitch PPTC器件

PolySwitch PPTC（聚合正溫度系數）器件為USB 3.0應用中的USB過流保護提供了一種經濟高效的解決方案。這些設備可用于USB 3.0主機應用程序，USB 3.0集線器應用程序，USB充電應用程序和USB 3.0 Powered-B應用程序中的電流限制。

如下圖所示，在USB電源的VBUS端口上安裝PolySwitch PPTC器件會(huì )在發生短路時限制電流，防止下游突然短路造成的過電流損壞，并有助于達到UL60950規范。

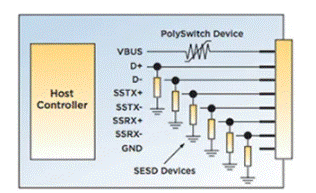

可以在VBUS上安裝PolySwitch PPTC設備，以保護主機端USB。

過壓保護

PolyZen設備

將TE Circuit Protection的PolyZen設備放置在所有USB供電設備的電源輸入上，有助于防止因過壓事件造成的損壞（圖2）。PolyZen技術將熱粘合的精密齊納二極管和PolySwitch PPTC器件集成到單個器件中。PolyZen設備可以安裝在USB輸入端口的VBUS，Powered-B插頭的DPWR端口和桶形插孔電源端口以及USB集線器設備的VBUS輸入上。

應該注意的是，USB 3.0將不支持總線供電的集線器，而僅支持自供電的集線器�，F在需要電源為USB 3.0應用程序中集線器的所有端口加電。如果在集線器的輸入端使用了直流電源連接器，則可能需要使用電路保護設備，以保護集線器電子設備免受過電壓事件或不受監管或不正確的電源，反向電壓或瞬態電壓引起的損壞。

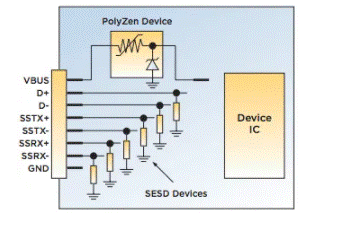

可以在VBUS上安裝PolyZen設備，以保護設備端USB。
