一文搞懂USB PD2.0、3.0、3.1三大快充區別

文章來源：永阜康科技更新時間：2022/7/8 11:58:00

在線咨詢：

張代明 3003290139

小鄢 2850985542

李湘寧 2850985550

13713728695

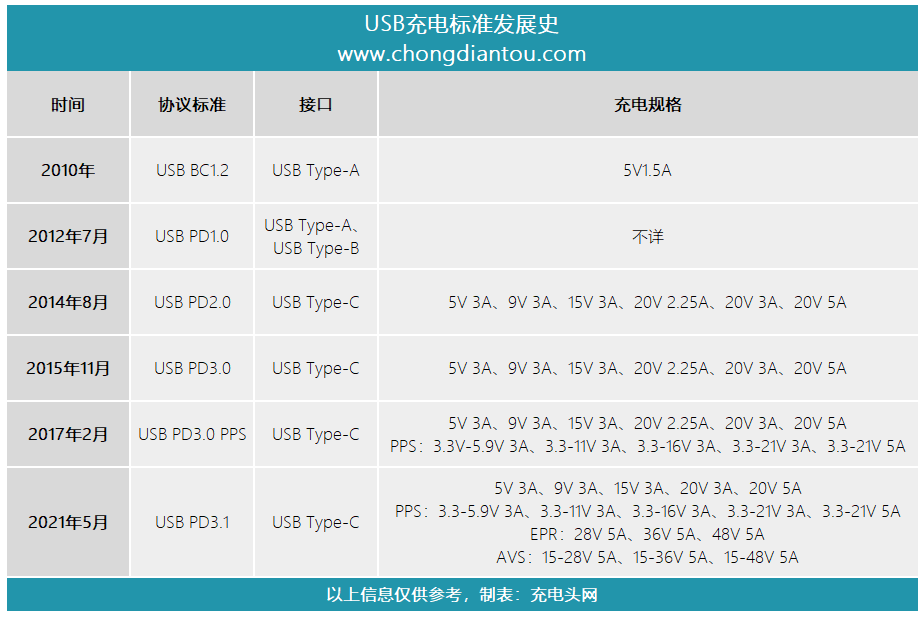

　　近日，USB-IF協會(huì )發布了最新的USB PD3.1快充標準，充電功率從原有的100W提升至240W，并支持最大48V的電壓輸出，一時間在行業獲得廣泛關注并引發熱議。

　　從字面上來看，USB PD3.1只能算作是USB PD3.0的一個小版本更新，但從功率方面來看，這卻是一次質的飛躍。USB PD3.1和之前的版本到底有哪些區別呢？今天充電頭網小編就來跟大家捋一捋。

　　USBPD2.0

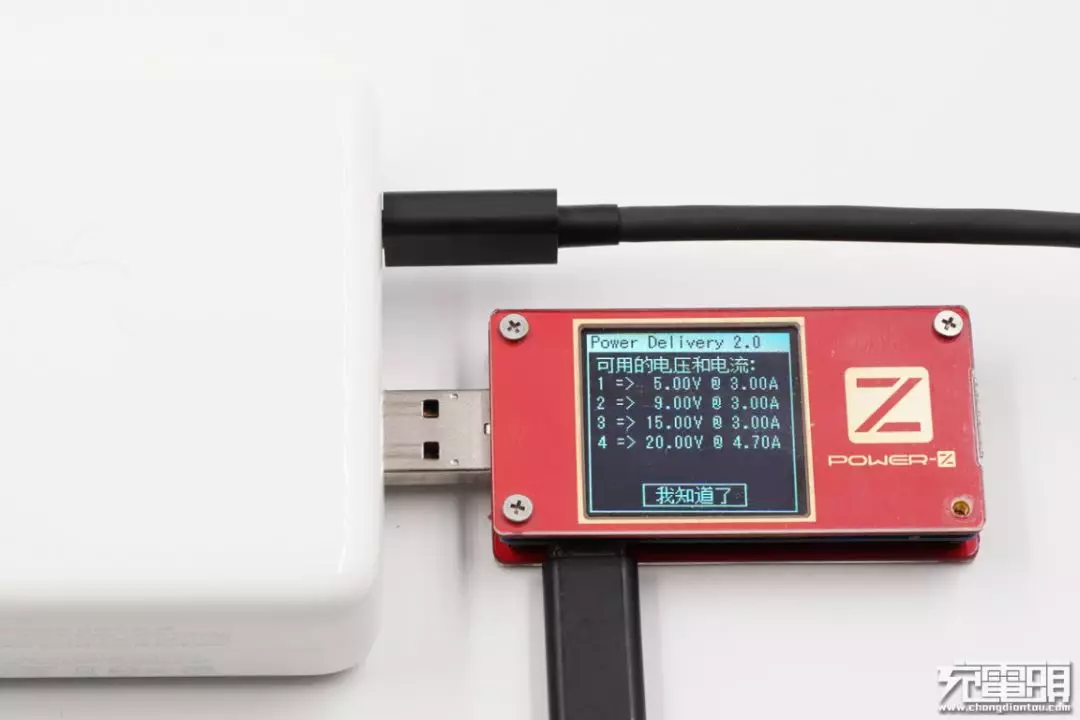

　　USB PD2.0快充標準發布于2014年8月，不僅規定了USB Type-C接口為唯一的標準接口，而且還賦予了這個接口更多的功能，比如充電、數據傳輸、音頻傳輸等。在充電方面USB PD2.0定義了支持5V3A、9V3A、12V3A、15V3A、20V5A輸出，最大充電功率達到100W。

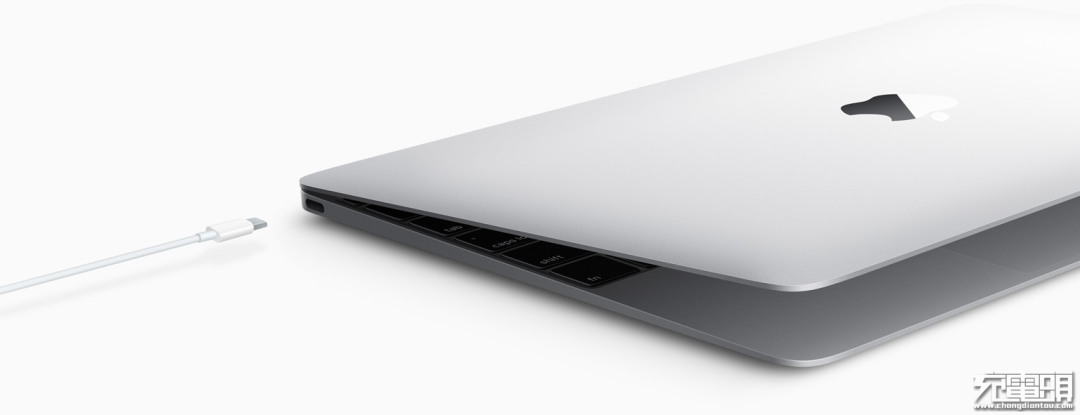

　　不過當時還是Micro USB接口大行其道的年代，手機市場也基本已經被QC、AFC、FCP、PE等私有快充協議瓜分，USB PD快充普及難度較高。這一局面一直持續到2015年，蘋果發布了業界首款搭載USB PD2.0快充標準的New MacBook，USB PD快充才正式開啟了在消費類電源領域的普及之路。

　　USB PD3.0

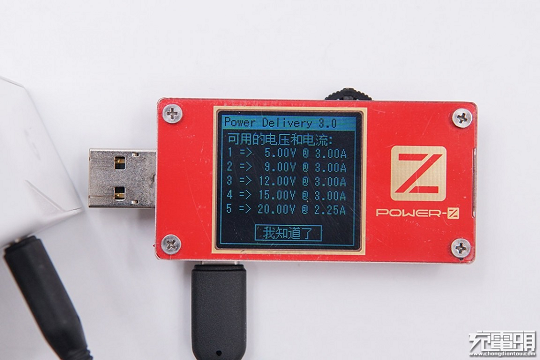

　　2015年11月，USB PD快充迎來的大版本更新，進入到了USB PD3.0快充時代。USB PD3.0相對于USB PD2.0的變化主要有三方面：增加了對設備內置電池特性更為詳細的描述；增加了通過PD通信進行設備軟硬件版本識別和軟件更新的功能，以及增加了數字證書及數字簽名功能。

　　簡單來說，從充電參數上來看，USB PD3.0和USB PD2.0并沒有變化，依然是支持5V3A、9V3A、12V3A、15V3A、20V5A輸出，最大功率100W。不過這一更新也并沒有讓手機市場快充標準混亂的局面得到改善，快充標準依然是各自為營，互不兼容。

　　USB PD3.0 PPS

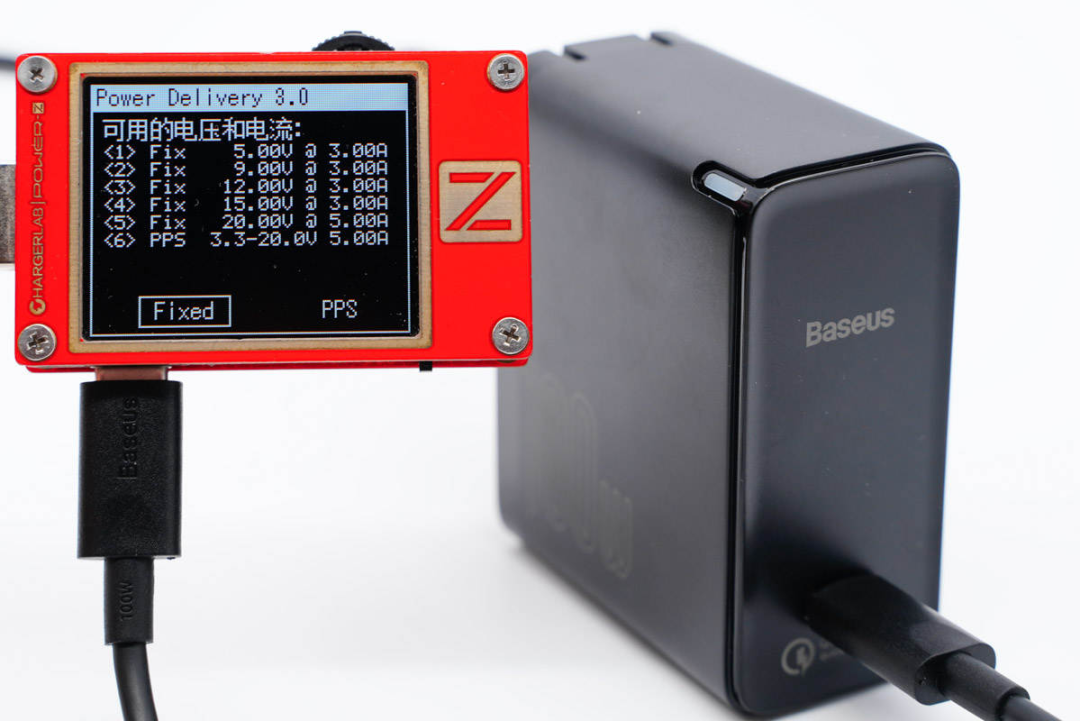

　　為了改變手機市場快充協議分裂割據的局面，USB-IF協會(huì )在2017年2月發布了USB PD3.0標準的重要更新，在USB PD3.0標準的基礎上增加了可編程電源PPS。

　　PPS屬于USB PD3.0中支持的一種Power Supply類型，是一種使用USB PD協議輸出的可以實現電壓電流調節的電源。PPS規范整合了目前高壓低電流、低壓大電流兩種充電模式。電壓調幅降同樣為20mV一檔，僅為當時QC3.0標準的十分之一，調節更為精準。

　　并且USB-IF協會(huì )還與泰爾實驗室達成了共識，旨在讓PPS快充標準一統快速充電技術。目前，PPS快充已經成為安卓手機陣營占有率非常高的快充標準，配合手機內置電荷泵，可實現高效大功率快充，小米、三星、魅族等多個品牌的機型都在用。

　　USB PD3.1

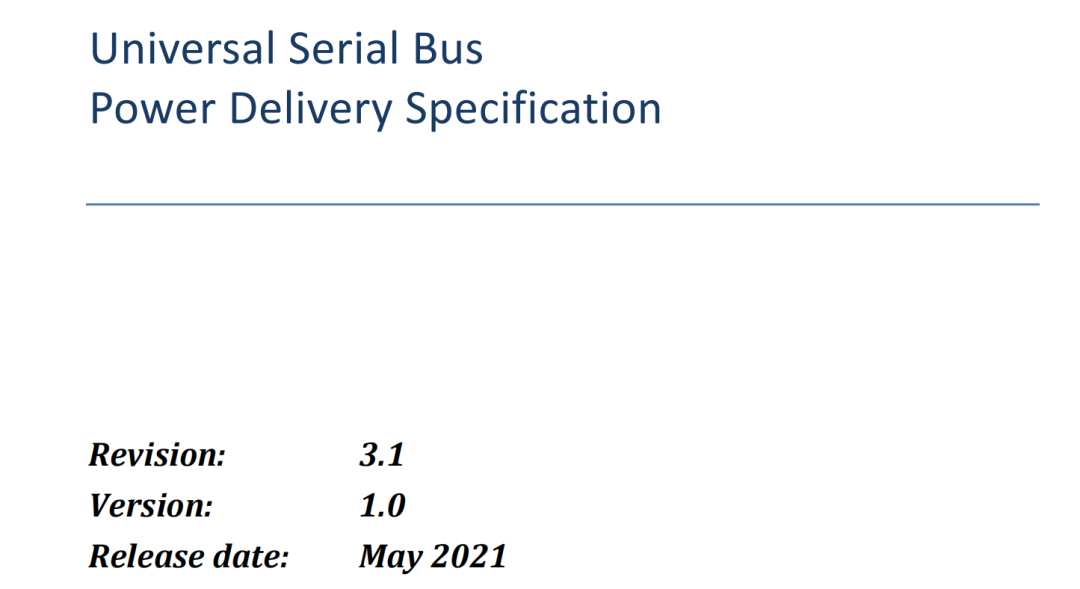

　　USB PD3.1也就是USB-IF協會(huì )剛剛發布的快充標準，USB PD3.1快充標準其實是基于USB PD3.0 PPS快充的更新。

　　USB PD3.1快充規范將功率劃分為成了標準功率范圍（簡稱SPR）和擴展功率范圍（簡稱EPR）兩個范圍。其中標準功率范圍就是目前市面上主流的USB PD3.0 PPS快充標準，最大充電功率依然為100W不變；而新增的28V、36V、48V三個電壓則屬于拓展功率范圍，三個電壓對應的最大輸出電流均為5A，輸出功率最大可以達到240W。

　　除了新增三組固定電壓之外，USB PD3.1標準還在拓展功率范圍中增加了三組可調電壓檔（簡稱AVS），分別為15V-28V 5A、15V-36V 5A以及15V-48V 5A。AVS的最小調壓步進是0.1V，并且繼續沿用基于PDP的恒功率限制模式。

　　充電頭網總結

　　USB PD快充標準發展至今，已經走過了近十年的時光，期間也經歷了多次標志性的迭代。其中，USB PD2.0是真正量產商用的快充標準，也為實現USB PD快充大一統奠定了基礎。USB PD3.0則更多是在協議識別功能方面做了更新，充電規格并沒有改變。

　　USB PD3.0 PPS快充標準新增了可編程電壓檔位，實現了對多大部分私有快充協議的兼容，成為了目前在安卓手機市場應用最廣泛的一種快充充電標準。

　　USB PD3.1主要是擴大USB PD快充標準的適用范圍，除了手機、筆電等消費類產品外，還可用于顯示器、服務器、電動工具、安防POE供電的話領域，實現了“萬物皆可充”的愿景。
