在PCB布線中，地線和電源線的規劃和布局非常重要，可以影響電路的穩定性、抗干擾能力和信號質量。下面是一些常見的規劃和布局建議：

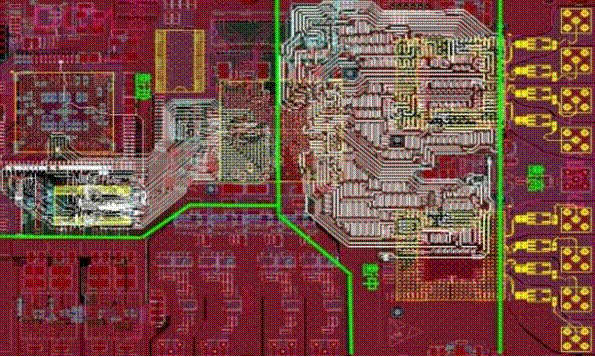

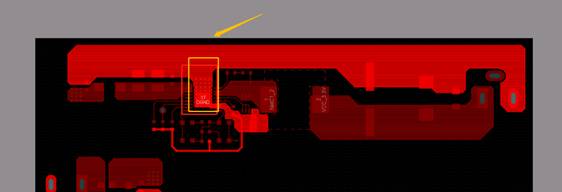

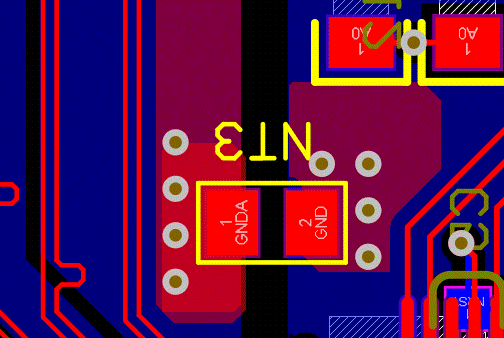

分離地平面：將地線分為模擬地和數字地兩個區域，并使用兩個獨立的地平面來布線。這樣可以防止模擬信號和數字信號間的互相干擾，其中，模擬地與數字地的距離不下于1mm，由于結構限制畫不了這么寬的則可適當的減小。

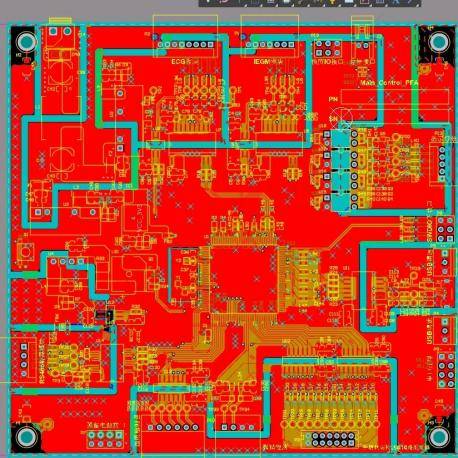

使用鋪銅和屏蔽：在電路板的地區域上鋪設銅箔，形成地平面，這樣有效地減小地線的電阻和感抗，提高電路的工作穩定性和抗干擾能力，此外，使用屏蔽罩也可以在一定程度上隔離地線和電源線，減少干擾和電磁輻射。

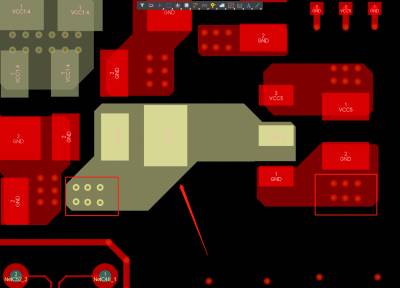

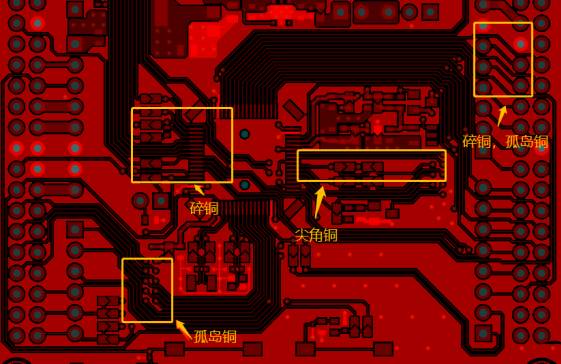

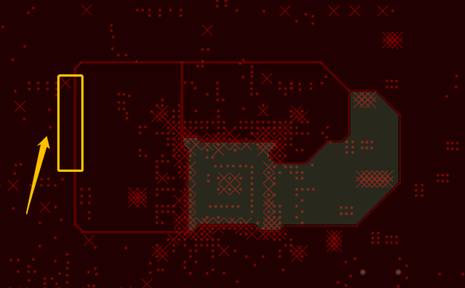

但需要注意的是我們在鋪設整版銅皮的時候需要把“沒用”的銅皮給挖掉，比如一些碎銅，尖角銅皮，孤島銅等等，這些銅皮不僅提供不了屏蔽的效果，還會(huì )影響信號質量。

電源線的寬度和排布：電源線應該足夠寬以提供足夠的電流傳輸能力，并盡量保持直接、短距離的布線，減小電阻和電感。

地線的布線：地線在PCB布線中起到回路閉合的作用，應該形成盡可能完整的回路。避免地線過長或過細，減小地線的電阻和電感。

與其他電路模塊：電源盡量和其他信號模塊區分開來，電源與其他電路模塊需要有明顯的區分，功率平面與高速，低壓與高壓部分都要進行一定程度的區分。

剖分電源：特別是對于多電壓和噪聲敏感的電路，在PCB中可以使用電源剖分技術，將不同電壓的電源線分開，減小彼此的相互影響，通常不同的電源電壓我們也會(huì )做一定程度的處理，一般電位差大于12v時，分割的距離不小于50mil，反之，可選20-25mil的間距。

良好的接地：在PCB中，接地點的選擇和布局非常重要。應該選擇低阻抗、低噪聲的接地點，并盡量將接地點放在電路中心位置，以便于布線。

總之，地線和電源線的規劃和布局在PCB設計中至關重要，需要考慮信號完整性、電源穩定性以及抗干擾能力等多個方面因素，以確保電路的正常運行。
