概述
M12104是一款支持UFCS+PD3.0的單口全兼容快充協議IC，集成了微處理器、USB Type-C 接口、快充協議控制器、高精度電流采樣電阻，支持DFP/Source 和UFP/Sink功能。其CATH 管腳可以直接驅動前級 AC-DC的反饋光耦、VFB管腳用于連接 DC-DC 的反饋節點。搭載極少的元件，即可組成高性能的單C口快充解決方案。
特點
兼容全部快充協議
■ PD3.0 / PPS、PD2.0
■ QC3.0、QC2.0
■ AFC、FCP、SCP 安全保護機制
■ APPLE 2.4A
■ BC1.2 DCP
■ UFCS 融合快充協議
電源管理
■ 支持 DC-DC 調壓和和 AC-DC 光耦調壓
■ 支持恒壓環路（CV）和恒流環路（CC）
■ 支持 VSYS 管腳和 VIN 管腳的快速放電
■ 支持線損補償功能和充放電路徑自動開啟
高度集成
■ 內置 12-bit 高精度 ADC
■ 內置 USB Type-C 接口
■ 內置高精度電流采樣電阻
安全保護機制
■ 管腳耐壓：35V
■ 過壓/欠壓保護、過流保護、過溫保護、短路保護
封裝形式
■ QFN-16（3.0×3.0mm，0.4mm pitch）
典型應用
筆記本、快充 Hub、快充充電器、快充移動電源、其他快充設備等
管腳配置圖

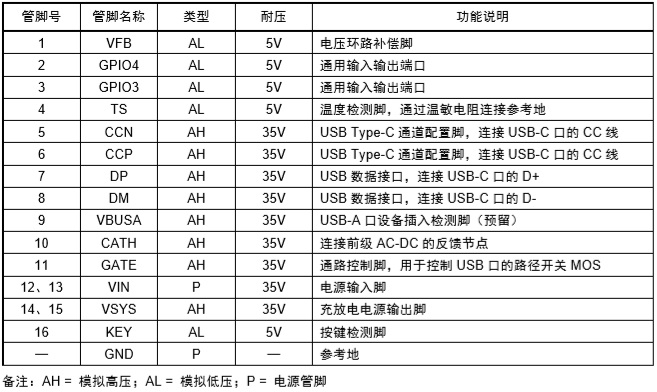

管腳定義
典型應用圖

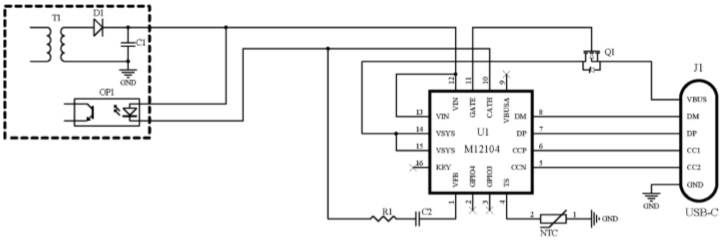

典型應用 1─電源適配器

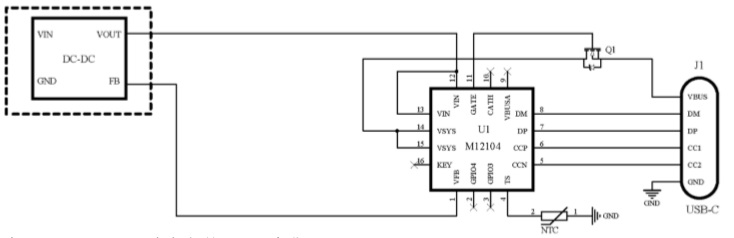

典型應用 2─DC-DC 變換器
