反激式轉換器廣泛用于低功耗應用。該拓撲的特點是輸入和輸出之間是隔離的。當它用于較高功率輸出系統時，電壓紋波的顯著存在成為一個問題。本應用筆記討論了一種減少反激式轉換器電壓紋波以實現更高效率的方法。
反激式轉換器廣泛用于低功耗應用。該拓撲的特點是輸入和輸出之間是隔離的。在其用于較高功率輸出系統的情況下，電壓紋波的顯著存在成為問題。本應用筆記討論了一種減少反激式轉換器電壓紋波以實現更高效率的方法。

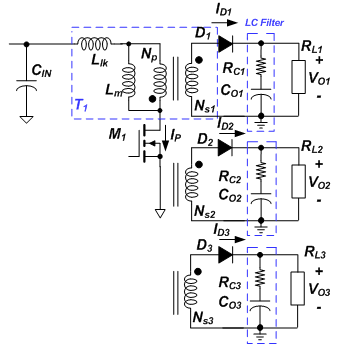

反激拓撲是離線充電器應用中流行的拓撲，因為它能夠處理寬輸入電壓范圍。通過在主變壓器上使用額外的繞組可以輕松產生多個輸出。圖 1 展示了具有多個輸出的反激式轉換器。
具有多個輸出的反激式轉換器
然而，隨著輸出功率要求的提高，反激式輸出電容器上的電壓紋波也會(huì )增加。傳統的解決方法是需要并聯多個電容器或單個大電容的電容器來滿足設計規范，這增加了額外的成本并增加了適配器的尺寸。

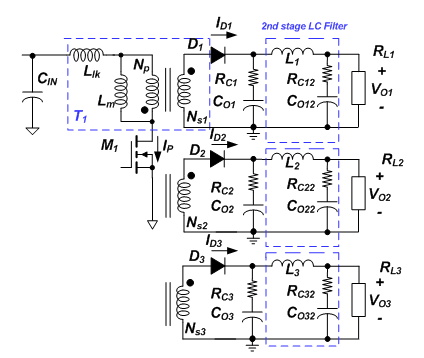

或者，增加LC濾波電路的輸出級可以顯著降低輸出紋波。圖 2 說明了使用第二級 LC 濾波器的反激式。
使用第二級 LC 濾波器的反激式
這是一個如圖 3 所示的應用電路。我們有一個在 5V 電壓和 8A 負載下運行的反激式轉換器。輸入電壓為200V。輸出有兩個階段。個是具有 5x1500uF 電容的傳統濾波電容級。第二級是附加的 LC 濾波器級。為了進行比較，假設 L2=0uH 且 C2=1500uF – 輸出紋波如圖 4 所示。在另一個例子中，假設 L2=1.35uH（C2=1500uF） – 輸出紋波波形如圖 5 所示。級LC濾波器，我們可以看到Flyback轉換器的輸出電壓紋波可以大大降低。添加 L 和 C 可以減少并聯如此多的電容器以實現更低的輸出電壓紋波的需要。
帶第二級 LC 濾波器的應用電路
使用第二級 LC 濾波器時的輸出電壓紋波 (VPK_PK=180mV) 和負載電流 (IOUT=8A)
VIN=200V，CO=5×1500μF，RC=2.6mΩ，L2=0μH，C2=1500μF，RC2=13mΩ，Vo=5V@8A
減少反激式轉換器的輸出電壓紋波

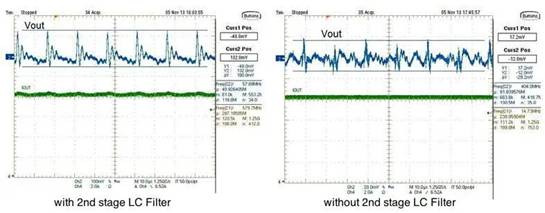

不帶第二級 LC 濾波器的輸出紋波與不帶第二級 LC 濾波器的輸出紋波。
無第二級低壓濾波器時的輸出電壓紋波 (VPK_PK=29mV) 和負載電流 (IOUT=8A)。
VIN=200V，CO=5×1500μF，RC=2.6mΩ，L2=1.35μH，C2=1500μF，RC2=13mΩ，Vo=5V@ 8A |
