產品概況

HT81298：最高升壓12V;

HT81698：最高升壓15V;

內置升壓的立體聲D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、5V、12V等多種輸入，升壓后的電壓提供給功放供電，功放支持雙通道立體聲BTL輸出以及并聯PBTL單聲道輸出;

內置的升壓電路，可通過FB腳設置升壓值，以滿足不同的輸出功率需求;

其還可通過外置電阻調節開關峰值電流限值。

應用

・智能音響           ・無線音響

・便攜式音箱     ・2.1聲道小音箱

・拉桿音箱        ・便攜式游戲機

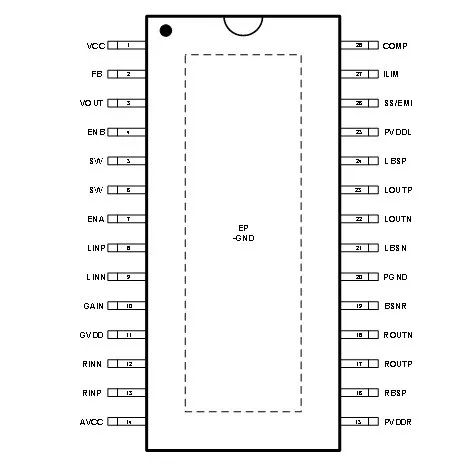

引腳圖

特點

HT81298

・Output Power (fIN = 1kHz, RL=4Ω, BTL)

VBAT = 3.7V, 2×10W (VOUT=9.5V, THD+N = 10%)

VBAT = 7.2V, 2×16W (VOUT=12V, THD+N= 10%)

・Output Power (fIN = 1kHz, RL=4Ω, PBTL)

VBAT = 3.7V, 20W (VOUT=12V, THD+N= 10%)

VBAT = 7.2V, 2×25W (VOUT=14.8V, THD+N= 10%)

VBAT = 3.7V, 2×10W (VOUT=9V, THD+N = 10%)

VBAT = 7.2V, 50W (VOUT=14.8V, THD+N= 10%)

VBAT = 3.7V, 20W (VOUT=9V, THD+N = 10%)

VBAT = 3.7V, 20W (VOUT=12V, THD+N = 10%)

VBAT = 7.2V, 2×25W (VOUT=14.8V,THD+N=10%)

VBAT=3.7V,2×10W (VOUT=9V, THD+N = 10%)

應用圖
