HT7702是一款2A同步降壓轉換器，具有最少的外部元件和低關斷電流。
該器件在中到重載時，工作在典型開關頻率為1.5MHz的PWM模式；在輕載時，器件工作在高 效節能模式。 輸出電壓可通過外部電阻調節。 HT7702采用SOT23-6封裝。

特性

・2A降壓，內置150mΩ和100mΩ功率管

・輸入電壓范圍：2.5V~5.5V

・輸出電壓范圍：0.6V~VIN

・輕載下具有節能高效率

・支持100%占空比低壓降

・30uA靜態電流

・1.5MHz典型開關頻率

・關斷電流<=1uA (典型值)

・軟起動，啟動延遲

・過流檢測限制保護

・PG輸出

・欠壓保護、過熱關斷保護，不鎖定可自動恢復

・具有使能pin

・無鉛封裝，SOT23-6

應用

・5V電源軌 ・機頂盒 ・消費電子 ・工業電子

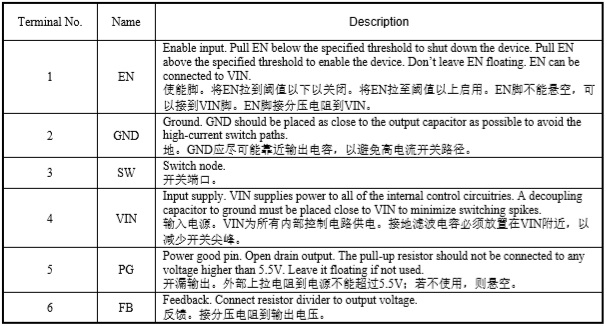

管腳排列及定義

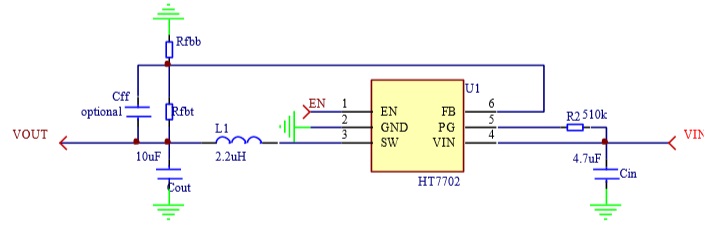

應用原理圖
