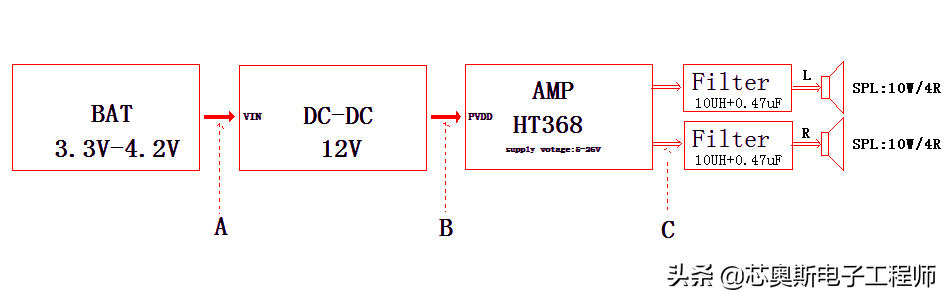

圖一
分別計算A,B,C三點的電流？
1.由圖一，已知功放供電電壓PVDD=12V; 電池為單節鋰電供電。
PVDD = Ub = 12V
則Uc = 6V
那么AC_Uc = Uc*1.414 = 6*1.414=8.484V
則Ic = 10W / 8.484V = 1.179A
則Ib = 2 * Ic = 2*1.179A = 2.36A
又因為能量守恒，Pa = Pb（大約）， Pb = 12V*2.36A = 28.32W;
所以，Max Ia = 28.32W / 3.3V = 8.58A；
Mix Ia = 28.32W / 4.2V = 6.74A；
關鍵元件選取總結：
1). 電池容量應該選取容量大，放電能力強，內阻小的，鋰電保護板過電流在13A或以上；
2). DC-DC，在芯片滿足要求的情況下，電感應該選取額定電流在12A以上；
3). DC-DC輸出端的電解電容耐壓值應該選取25V，包括功放供電腳的電容也一樣；
4). LC的選取，電感額定電流滿足2.3A或以上，電容耐壓選取16V，或25V;
舉一反三
如果我們按照圖一的電路，改變單節鋰電改為雙節鋰電（實際應用時，請注意DC-DC和電容耐壓是否滿足），如下圖。

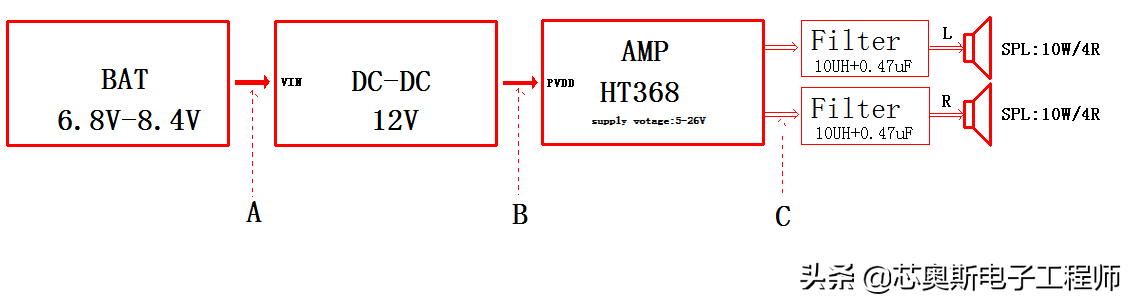

圖二
- 跟上面一樣，只是電池改為雙節鋰電供電。
分別計算A,B,C三點的電流？
PVDD = Ub = 12V
則Uc = 6V （功放工作的時候）
那么AC_Uc = Uc*1.414 = 6*1.414=8.484V
則Ic = 10W / 8.484V = 1.179A
則Ib = 2 * Ic = 2*1.179A = 2.36A
又因為能量守恒，Pa = Pb（大約）， Pb = 12V*2.36A = 28.32W;
所以，Max Ia = 28.32W / 6.8V = 4.16A；
Mix Ia = 28.32W / 4.2V = 3.37A；
關鍵元件選取總結：
1). 電池容量應該選取容量大，放電能力強，內阻小的，鋰電保護板過電流在7A或以上；
2). DC-DC，在芯片滿足要求的情況下，電感應該選取額定電流在7A以上；
3). DC-DC輸出端的電解電容耐壓值應該選取25V，包括功放供電腳的電容也一樣；
4). LC的選取，電感額定電流滿足2.3A或以上，電容耐壓選取16V，或25V;
上面是電池電壓不一樣，下面我們電池還是選用單節鋰電，我們改變功放供電，也就是說要改變DC-DC的輸出電壓，如下圖。

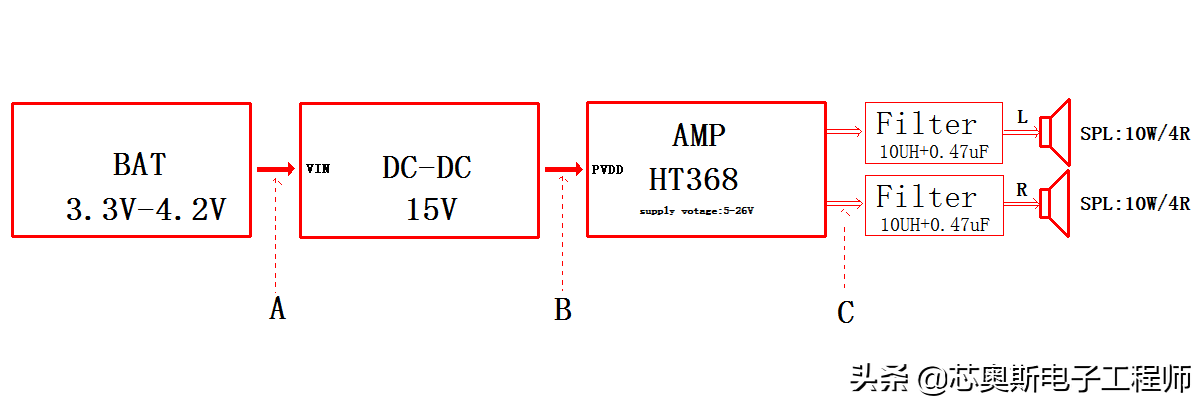

圖三
分別計算A,B,C三點的電流？
1.由圖一，已知功放供電電壓PVDD=15V; 電池為單節鋰電供電。
PVDD = Ub = 15V
則Uc = 7.5V
那么AC_Uc = Uc*1.414 = 7.5*1.414=10.605V
則Ic = 10W / 8.484V = 0.94A
則Ib = 2 * Ic = 2*0.94A = 1.888A
又因為能量守恒，Pa = Pb（大約）， Pb = 15V*1.888A = 28.32W;
所以，Max Ia = 28.32W / 3.3V = 8.58A；
Mix Ia = 28.32W / 4.2V = 6.74A；
關鍵元件選取總結：
1). 電池容量應該選取容量大，放電能力強，內阻小的，鋰電保護板過電流在13A或以上；
2). DC-DC，在芯片滿足要求的情況下，電感應該選取額定電流在12A以上；
3). DC-DC輸出端的電解電容耐壓值應該選取25V，包括功放供電腳的電容也一樣；
4). LC的選取，電感額定電流滿足2.3A或以上，電容耐壓選取25V;
上文是芯奧斯電子工程師編寫，讀者有任何不明白的地方，可以留言。
讀完這篇文章，我們應該要知道以下幾點：
- 上面參數只是一個大概參數，跟實際測試時，測試結果可能存在輕微偏差，實屬正常；
- 電容耐壓值，一般選取電路電壓的2倍以上，如果結構空間有限，耐壓至少1.5倍；
- 電感額定電流，一般至少選取電路電流的1.5倍以上，電感電流越大，越穩定；
- 讀者如果對LC參數有疑問，可以查看之前的文章；
- 上面的參數并沒有考慮芯片自身的工作電流、效率和發熱等等，所以只能作為參考值。
|
