1.1 I2C讀寫示例

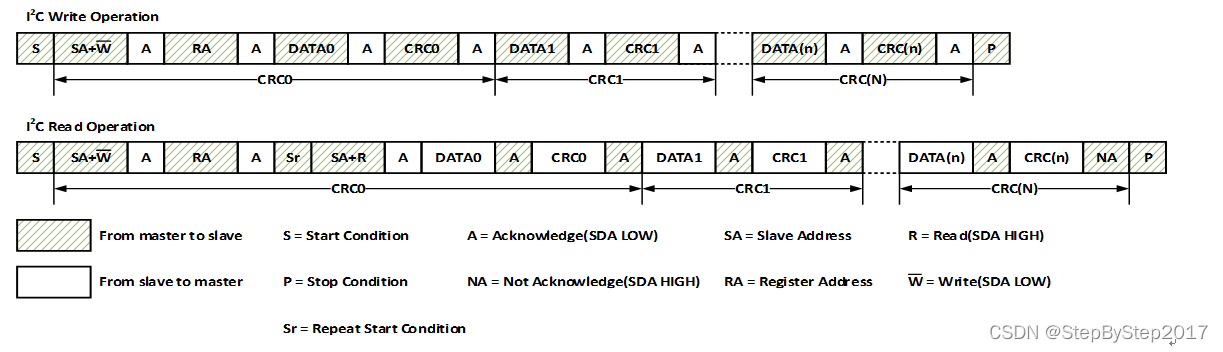

I2C時序圖
1讀命令
(1)讀狀態

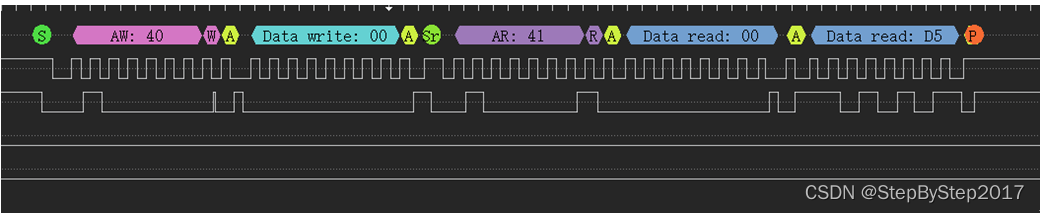

圖1展示了讀如何讀取警報標示寄存器的命令。讀取警報標示寄存器命令為0x00.寫入I2C命令0x00,然后讀取一個字節。從而讀取警報標示寄存器的數據。
圖1
在本示例中，
DVC11XX的器件地址為0x40(8位),其中LSB是R/W位。
此命令遵循I2C_Read(I2C_ADDR,Command, I2C_ADDR+1，Data,CRC0)格式，
因此對于該示例，該命令為I2C_Read(0x40,0x00,0x41,[0x00],[0xD5])
讀出的寄存器內容為0x00,最后個字節D5為CRC校驗。
(2)讀第一串電壓
圖2

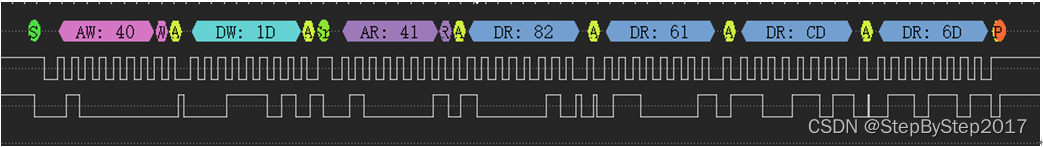

此命令遵循I2C_Read(I2C_ADDR,Command, I2C_ADDR+1,Data,CRC0,Data1,CRC1)格式,連續讀取
兩個字節數據。
對于該示例，該命令為I2C_Read(0x40, 0x1D, 0x 41, [0x82, 0x61, 0xCD, 0x6D])
其中0x40為器件地址，0x1D為第1節電壓寄存器地址，41為讀操作。
0X82為第一節電壓的AD值的高8位，后面的61是前面4個節字(40,1D,41,82)的CRC0,
0xCD為第一節電壓的AD值的低8位，最后6D為0xCD算出的CRC1.
第一節電壓VC1的 AD轉換值為 0x82CD，則算出電壓為VC1 = 333485*100uV = 3334.8mV
2寫命令
清除命令
圖3

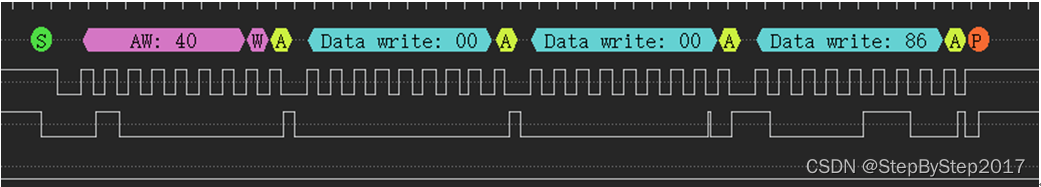

此命令遵循I2C_Write(I2C_ADDR,Command, Data,CRC0)格式
對于該示例，該命令為I2C_ Write(0x40, 0x00, 0x00, 0x86)
0x40為器件地址，0x00為Command,0x00為寫入數據，0x86為CRC.
|
| |
|
|
|
|
|
| |
| |
| |
 |
