電池采樣斷線檢測
   DVC1124在C1~C24電池采樣引腳上集成了24個100μA下拉電流源，在開啟電池采樣斷線檢測功能時，24個電流源會(huì )同時下拉，MCU可以根據電池電壓測量值判斷在電池采樣引腳上是否存在斷線。斷線檢測功能的定時器時間為1s，倒計時結束后，芯片會(huì )自動關閉所有下拉電流源。

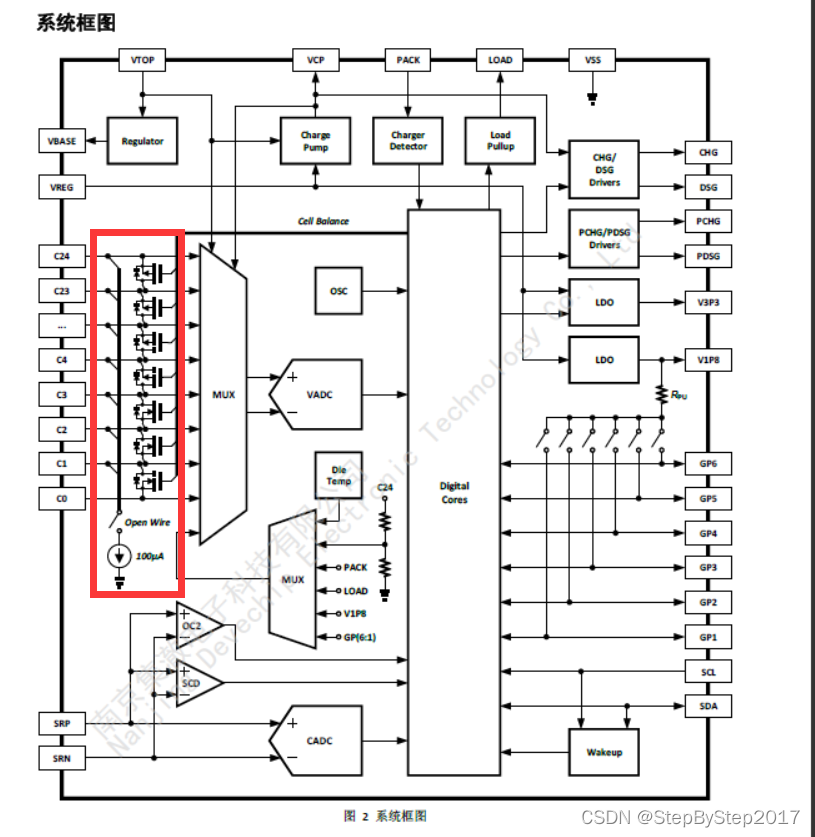

這個上我們可以從芯片框圖上來理解這個100μA下拉電流源

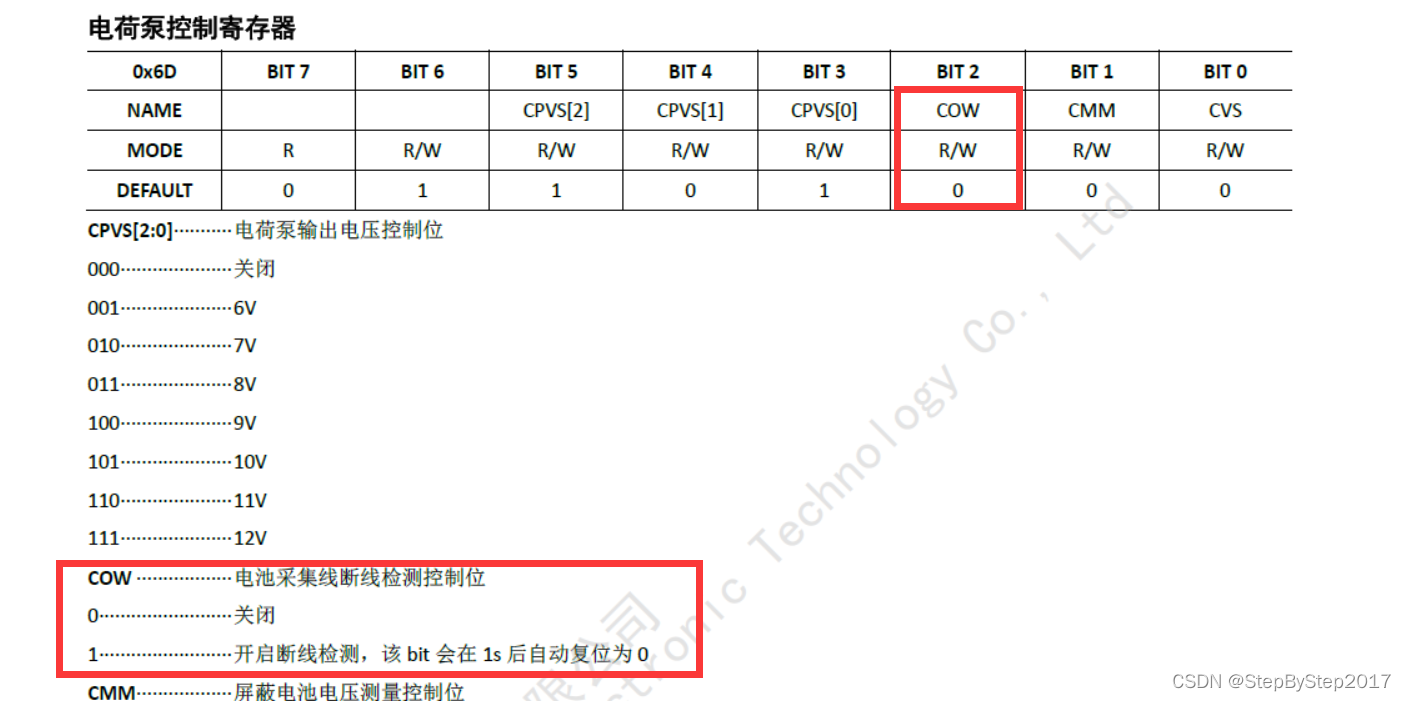

然后參考手冊中在電荷泵寄存中有一位COW(電池采集線斷線檢測控制位)


這一位就是開啟斷線檢測的使能位。
結論：
配置及判斷 ：
1.使能電荷泵控制寄存器COW位(電池采集線斷線檢測控制位)
2.在1s內讀取采樣端口的電壓值
3.電壓為0則判斷存在斷線
4.讀完后，如果沒有時間沒有到1S，直接去使能COW位(電池采集線斷線檢測控制位)
這其中要注意的，開啟斷線檢測時的電壓是不能用顯示電芯電壓的判斷的
