TPA3118/HT3386 50W雙聲道D類功放IC產品介紹
文章來源:永阜康科技 更新時間:2024/6/27 10:23:00
在線咨詢:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695

概述

HT3386是一款高效D類音頻功率放大器。 在24V供電的立體聲(BTL)、THD+N=10%條 件下,能夠持續提供2*40W/6Ω功率輸出;在單 聲道(PBTL)、模式、THD+N=10%條件下,能 夠持續提供100W/3Ω功率輸出。 HT3386具有先進的擴頻功能來抑制EMI。
此外,HT3386內置關斷功能使待機電流最 小化,同時內置了MUTE功能,還集成了過壓保 護、直流保護、短路保護、熱保護和電源欠壓 異常保護等功能,可全面防止出現故障。


特點

・輸出功率(BTL)

2×40W (VDD=18V, RL=4Ω, THD+N=10%)

2×50W (VDD=24V, RL=6Ω, THD+N=10%)

2×40W (VDD=24V, RL=8Ω, THD+N=10%)

・輸出功率(PBTL模式)

80W (VDD=24V, RL=4Ω, THD+N=10%)

100W (VDD=24V, RL=3Ω, THD+N=10%)

・單電源系統,4.5V-26V寬電壓輸入范圍

・超過90%效率,無需散熱器

・擴頻功能

・MUTE功能

・模擬差分/單端輸入,輸出模式立體聲/單聲道可選

・可選增益:32dB/26dB

・保護功能:過壓/過流/過熱/欠壓異常,直流檢測 和短路保護

・無鉛無鹵封裝,ETSSOP32

應用

條形音箱、無線智能音箱、便攜式音箱、消費類音頻應用、拉桿音箱、LCD電視/監視器等

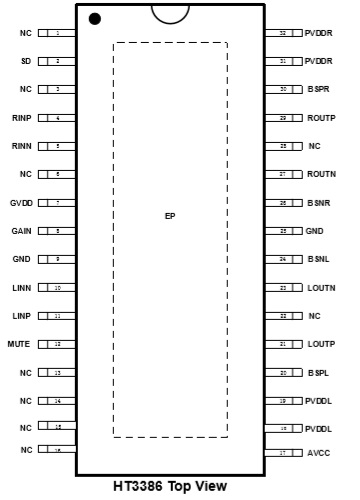

引腳信息

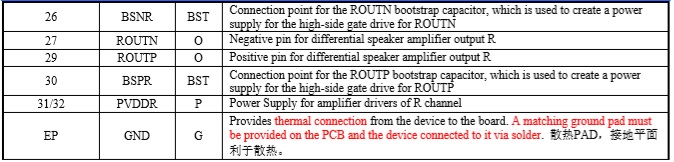

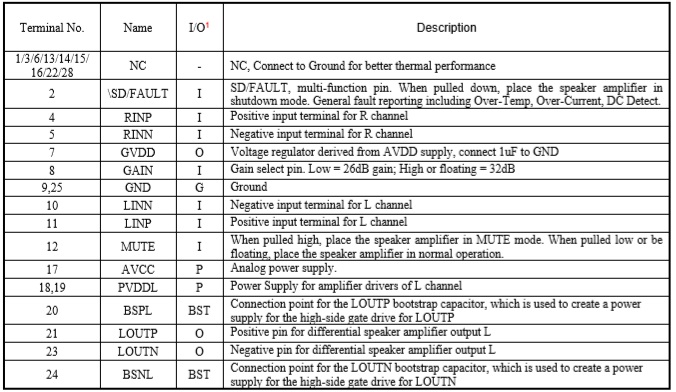

引腳定義

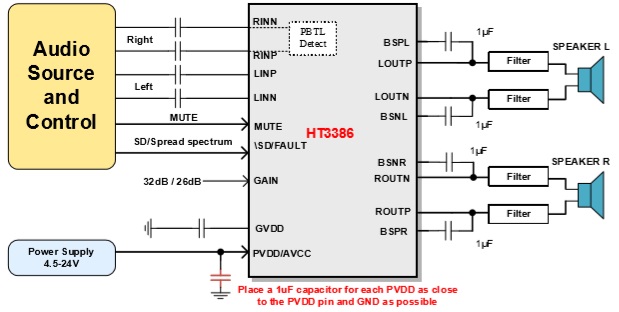

應用原理圖

詳細的產品資料及銷售聯絡(luò )信息請參看:http://www.webuyspringsrealestate.com/products_6093.htm




    您可能對以下產品感興趣
產品型號 功能介紹 兼容型號 封裝形式 工作電壓 備注
HT3386 2×40W (VDD=18V, RL=4Ω, THD+N=10%); 2×50W (VDD=24V, RL=6Ω, THD+N=10%) ; 2×40W (VDD=24V, RL=8Ω, THD+N=10%) TPA3118/AW83118 ETSSOP-32 4.5V-26V 2×50W D類立體聲音頻功放
