說明
YX2165是一款升步降壓控制器,適用于驅動高 效功率轉換器中的硅(Si)MOSFET 或氮化鎵(GaN)功率晶體管。它支持高達65V 的寬輸入范圍,最高能效為98%。YX2165 集成了具有UVLO保護功能的高端和低端柵極驅動器。它提供可編程輸入/輸出電流限制、負載電流監控和電 源良好報告。CC/CV 功能使其適用于電池充電應用。
YX2165支持50KHz至3MHz的超寬開關頻率范圍,并集成展頻頻譜(FSS)功能以?xún)?yōu)化EMI? 選的外部時鐘同步功能有利于并聯運行。它還具有外部補償、可編程軟啟動功能,可抑制啟動期間的浪涌電流。
YX2165采用5mmx5mm或4mmx4mm 32引腳QFN封裝。
特性
寬輸入電壓范圍:4V至65V,寬輸出電壓 范圍:5V至65V
電源轉換效率高達98%
超寬開關頻率范圍:50kHZ至3MHz
可編程輸出電流限制,在 ISMON 上具有負載電流檢測功能
用Si FET或GaN FET的5V驅動電壓
柵極驅動器:0.6Ω下拉電阻,1.2Ω上拉電阻
CC/CV調節能力
驅動電源軌UVLO 保護
展頻頻譜(FSS)
具有用戶可編程軟啟動功能的外部補償
集成高精度(±1%)1.8V 參考電壓源
上電正常指示
4x4mm 或 5x5mm QFN-32L 封裝
應用
升壓DC-DC穩壓器 USB Type-C型充電器

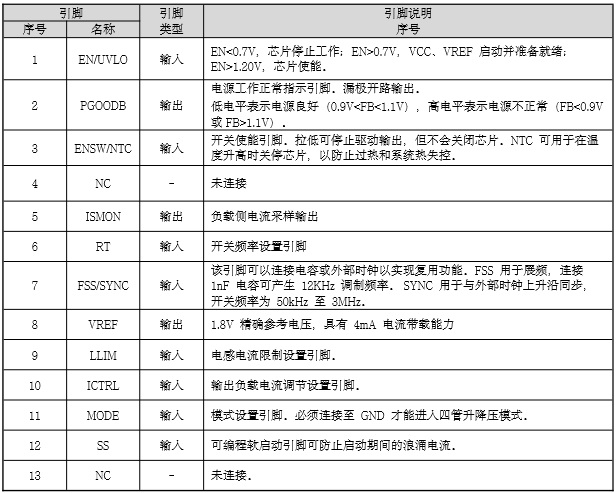

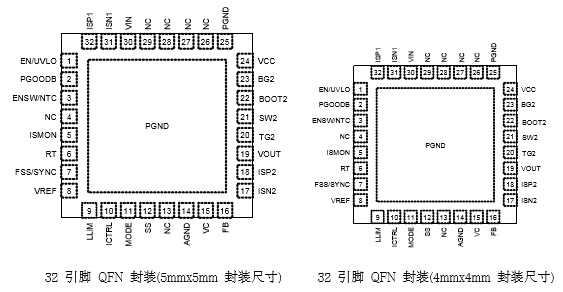

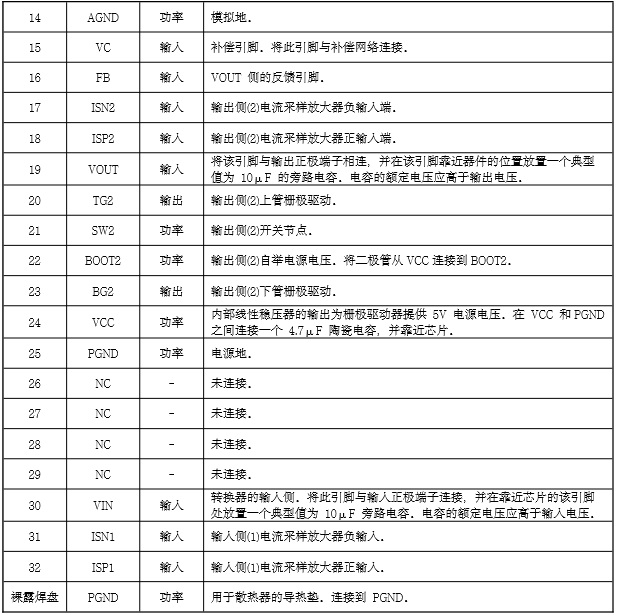

引腳配置和功能

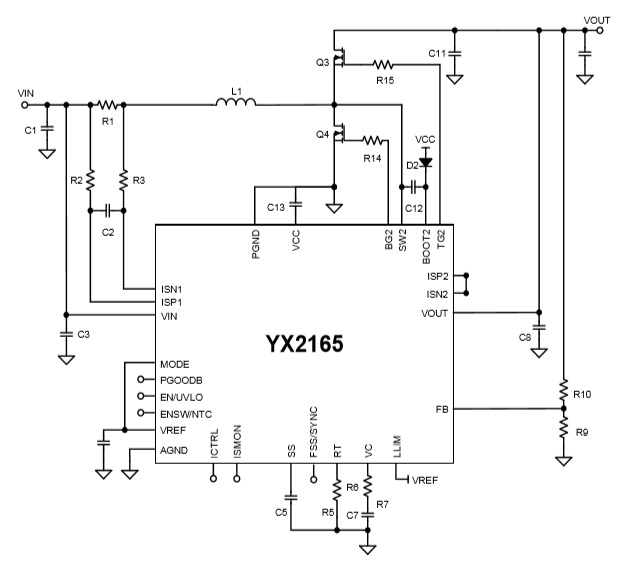

典型應用圖
