前言
對于大容量戶外電源,車充和太陽能充電輸入功率受到了電壓和電流的共同制約,一方面受限于內部的電路設計,輸入電壓范圍較窄,另一方面受限于輸入電流,最大輸入功率條件比較難以滿足,充電功率受限,對太陽能板的利用率也比較低。
充電頭網拿到了元芯半導體推出的800W太陽能升降壓MPPT模塊,這款MPPT模塊采用元芯YX2265同步升降壓控制器,搭配使用宜普EPC2088氮化鎵開關管,支持10-60V寬范圍電壓輸入,支持20-55V電壓輸出,輸入電流限制為20A,輸出電流限制為16A,適配主流大功率戶外電源使用。
MPPT模塊的額定輸出功率為800W,峰值轉換效率達到了98%,可在提供大功率電壓轉換的同時,有效降低散熱需求,從而減小對戶外電源內部空間的占用。下面就帶來元芯半導體這款800W太陽能升降壓MPPT模塊的方案解析,詳細介紹這款模塊。
元芯800W太陽能升降壓MPPT模塊外觀

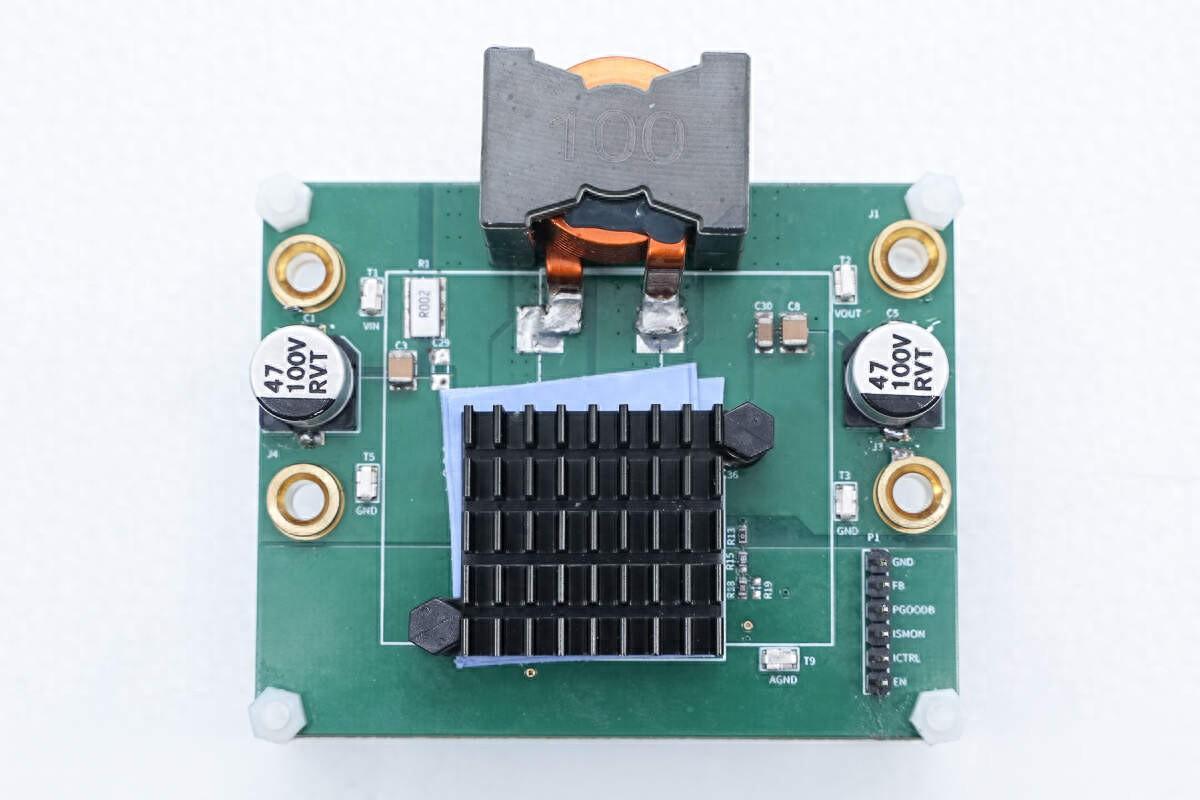

元芯MPPT模塊為長方形PCB設計,在左右兩側設有接線柱用于連接電源輸入和輸出,在上方焊接一顆扁銅線電感,電感下方開關管和主控芯片覆蓋有導熱墊和散熱片。在模塊右下角設有接線端子,用于模塊功能控制。

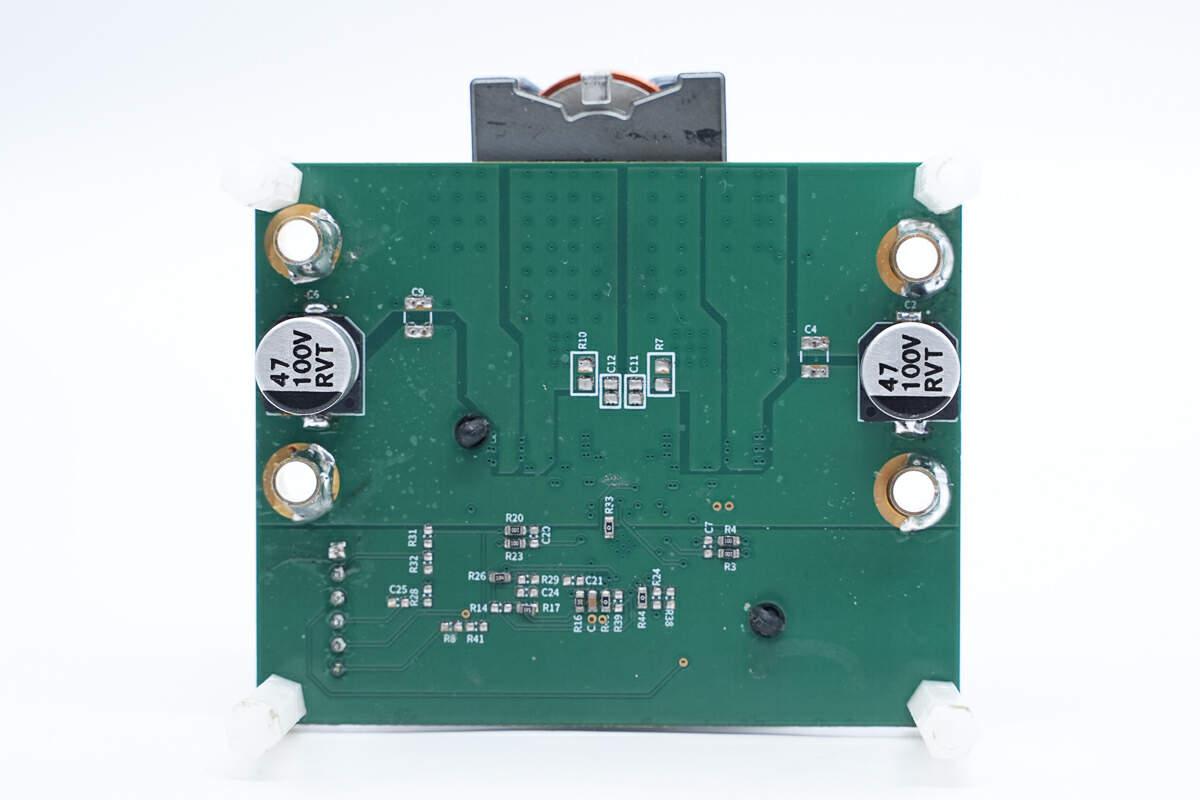

MPPT模塊背面對應輸入和輸出接線柱也焊接兩顆濾波電容。

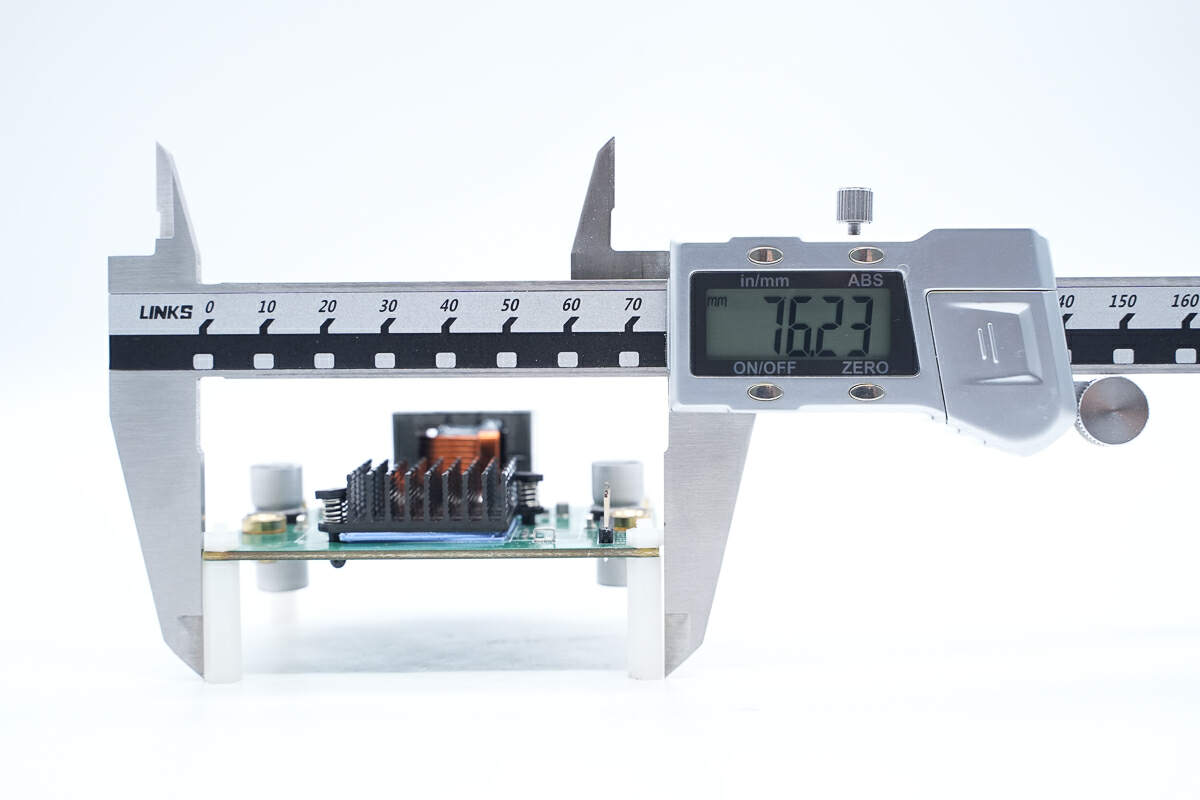

測得PCBA模塊長度約為76.2mm。

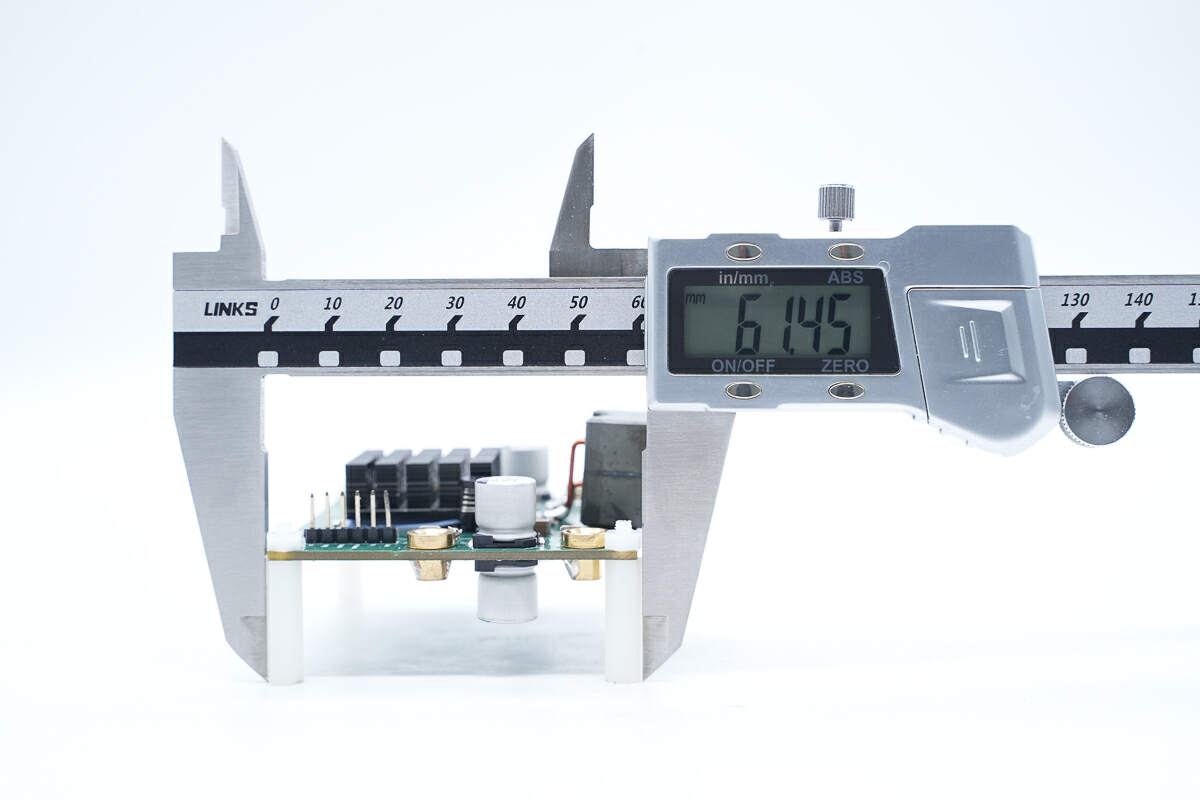

PCBA模塊寬度約為61.5mm。

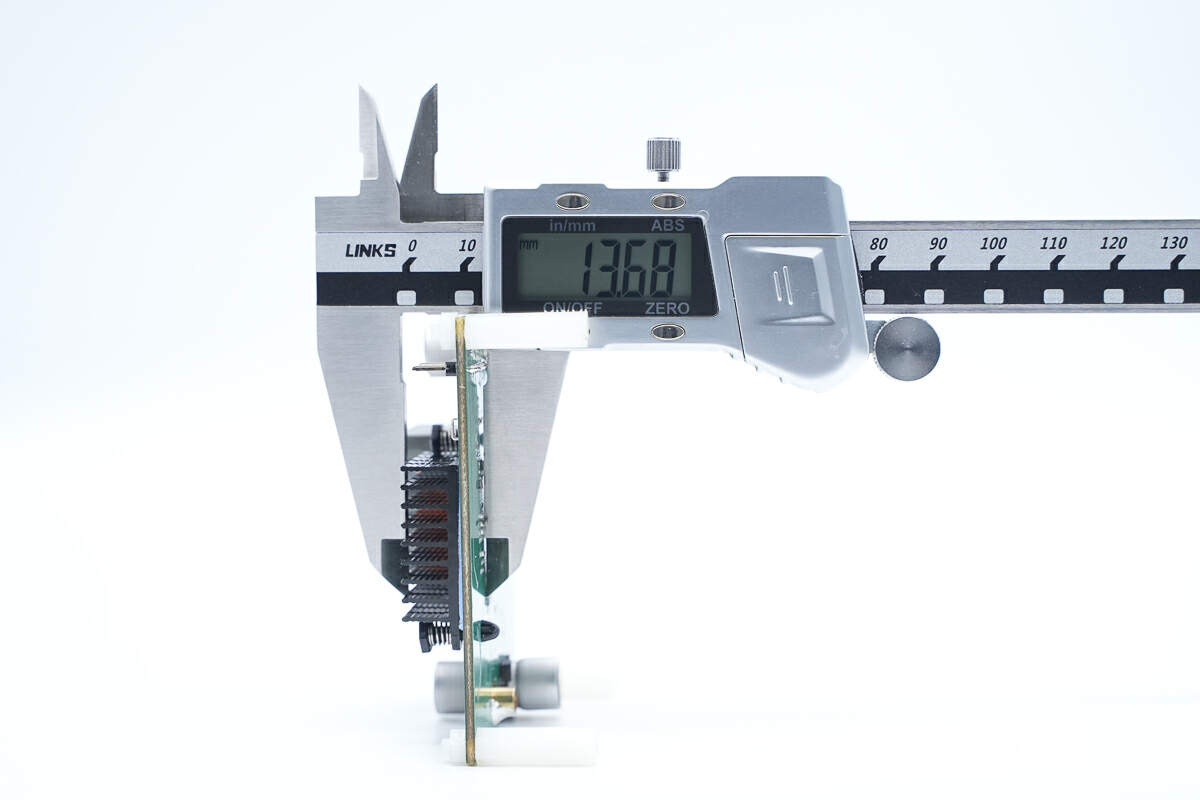

PCB加散熱片的厚度約為13.7mm。

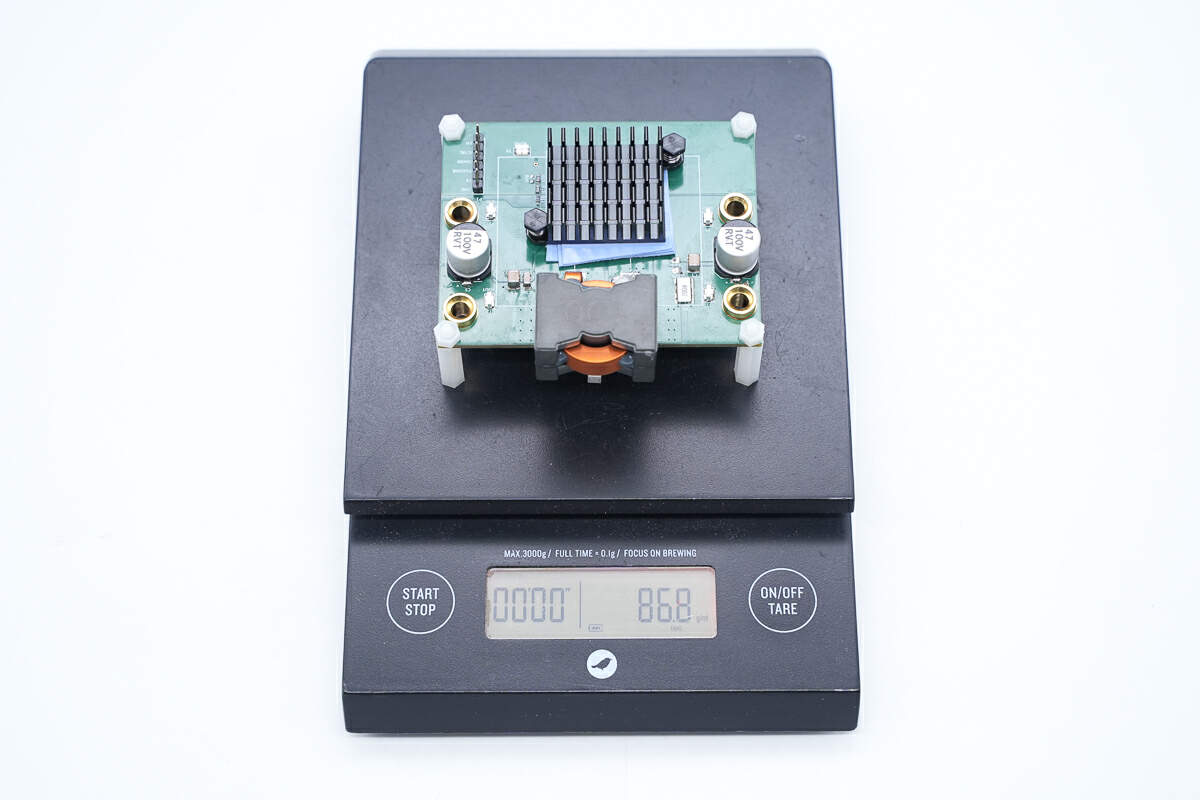

模塊整體重量約為86.8g。
元芯800W太陽能升降壓MPPT模塊解析

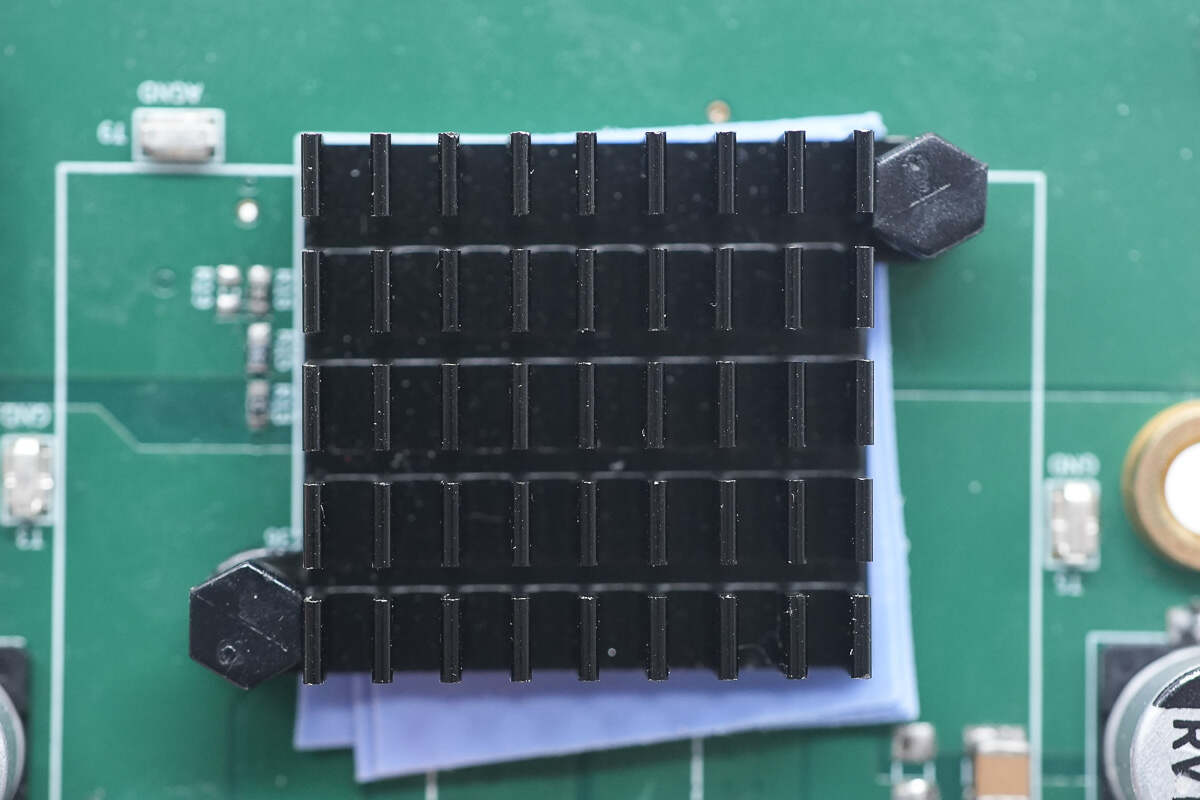

在同步升降壓控制器和氮化鎵開關管上覆蓋導熱墊和散熱片。

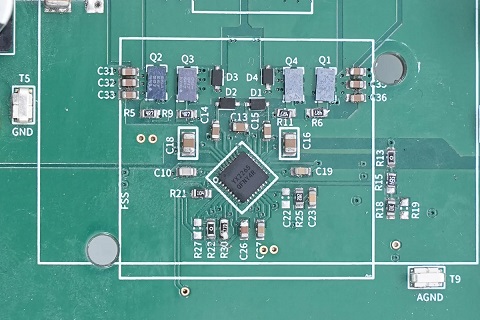

取下覆蓋的散熱片和導熱墊,在下方設有同步升降壓控制器和氮化鎵開關管。

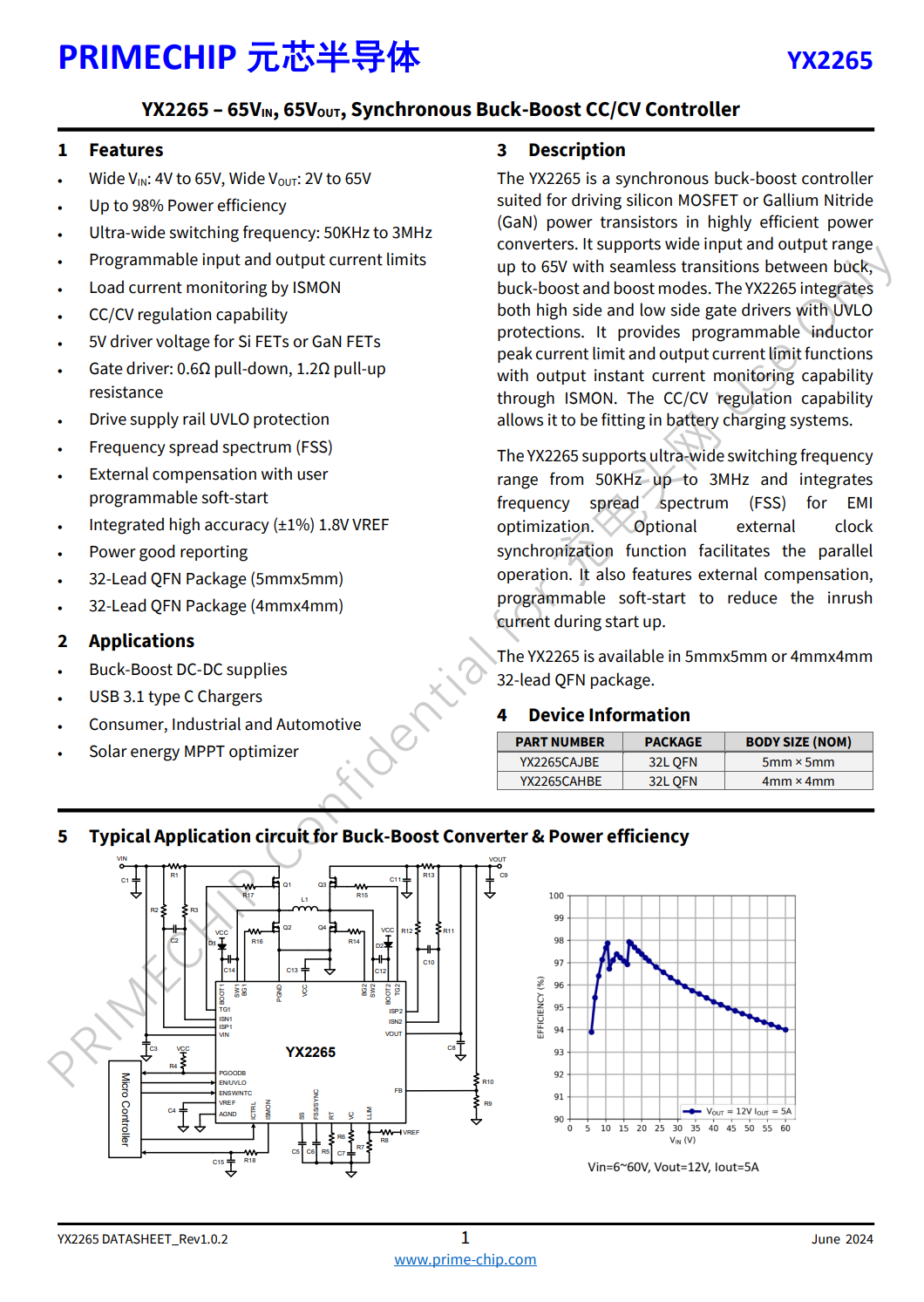

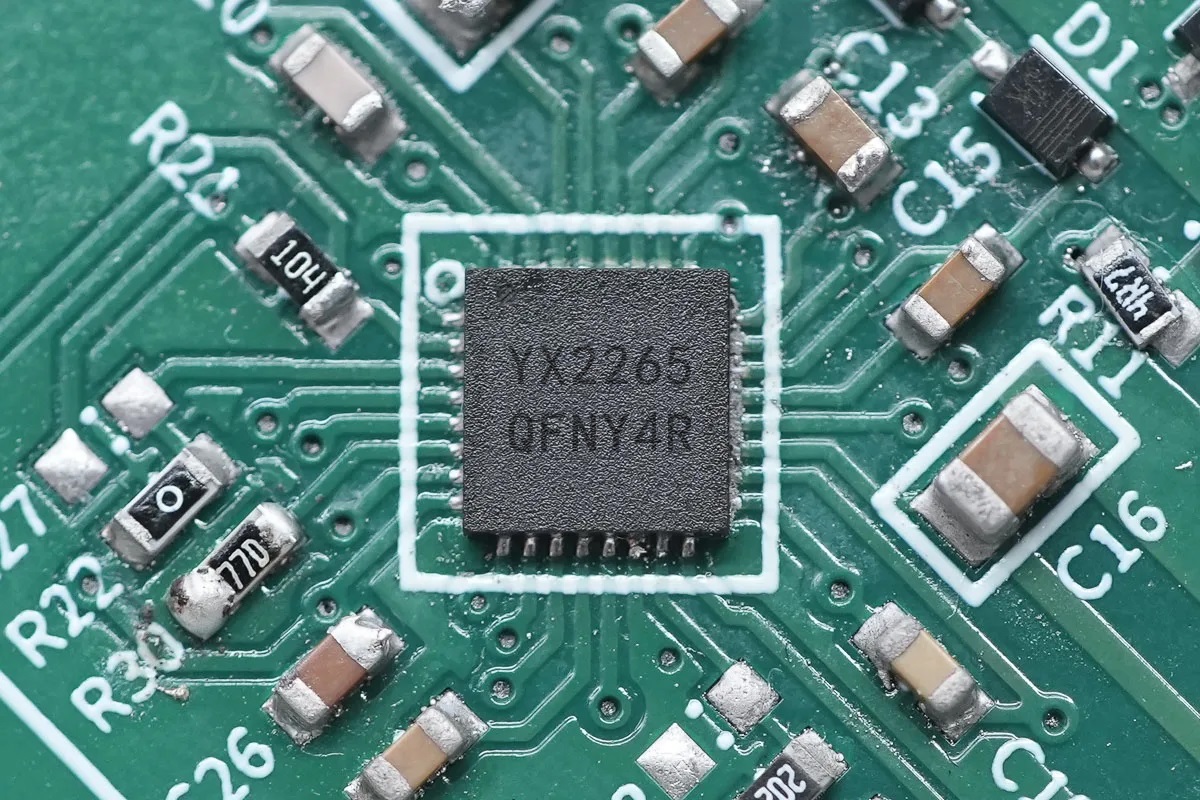

同步升降壓控制器來自元芯半導體,型號YX2265,支持65V輸入和輸出電壓,支持超寬輸入輸出電壓范圍,可滿足PD3.1快充48V5A應用。YX2265的電源轉換效率最高可達98%,超寬開關頻率支持從50KHz到3MHz,可通過RT引腳設定開關頻率,滿足高性?xún)r(jià)比設計和高功率密度設計。
YX2265具備可編程的輸入和輸出電流限制功能,ISMON引腳支持進行負載電流監測,具備恒壓恒流輸出能力,可用于電池充電。芯片采用5V驅動電壓,適配硅MOS管和氮化鎵器件,驅動器具備供電欠壓閉鎖保護,具備死區時間調節,內部具備高精度電壓基準,并提供Power Good輸出。
元芯半導體YX2265采用QFN32封裝,適用于升降壓轉換,USB-PD快充,不間斷電源和工業與汽車電源應用。
搭配使用的氮化鎵器件來自EPC宜普,型號EPC2088,為增強型氮化鎵功率器件,耐壓100V,導阻2.4mΩ,采用LGA3.5*1.95mm封裝。

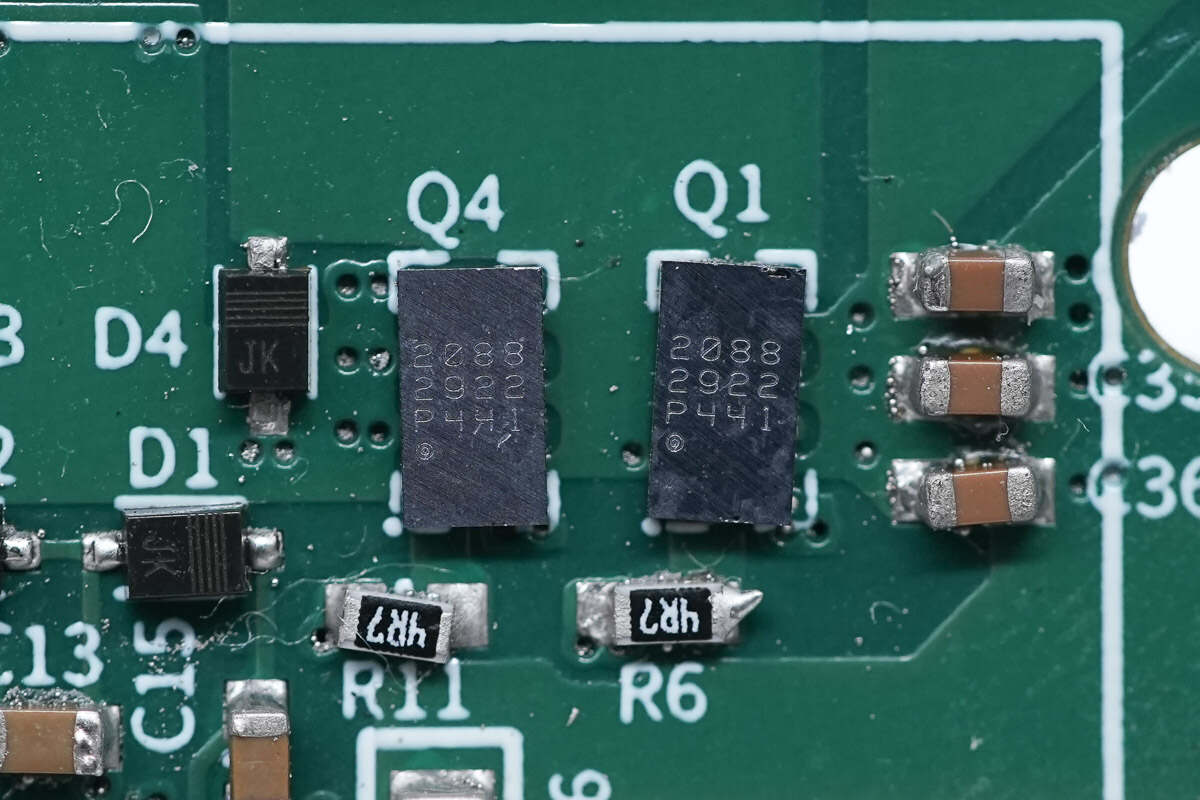

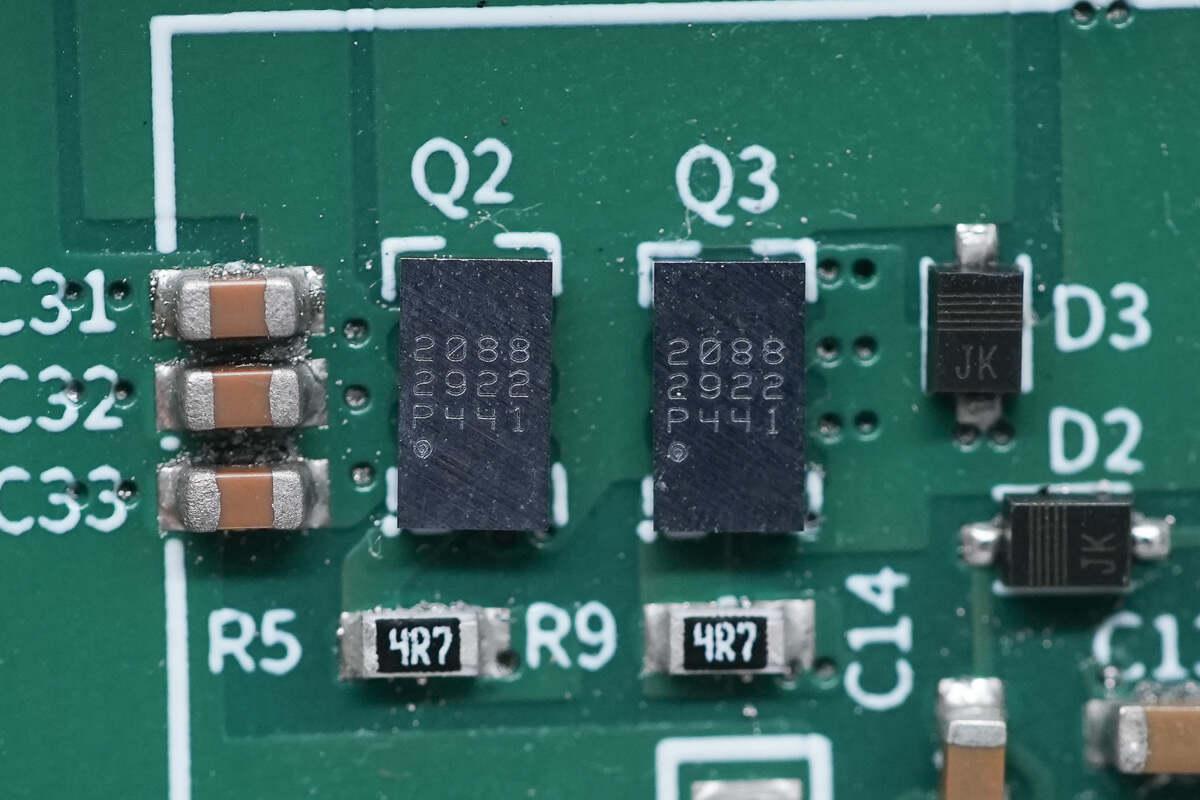

另外兩顆氮化鎵器件型號相同,四顆組成H橋用于同步升降壓電壓轉換。

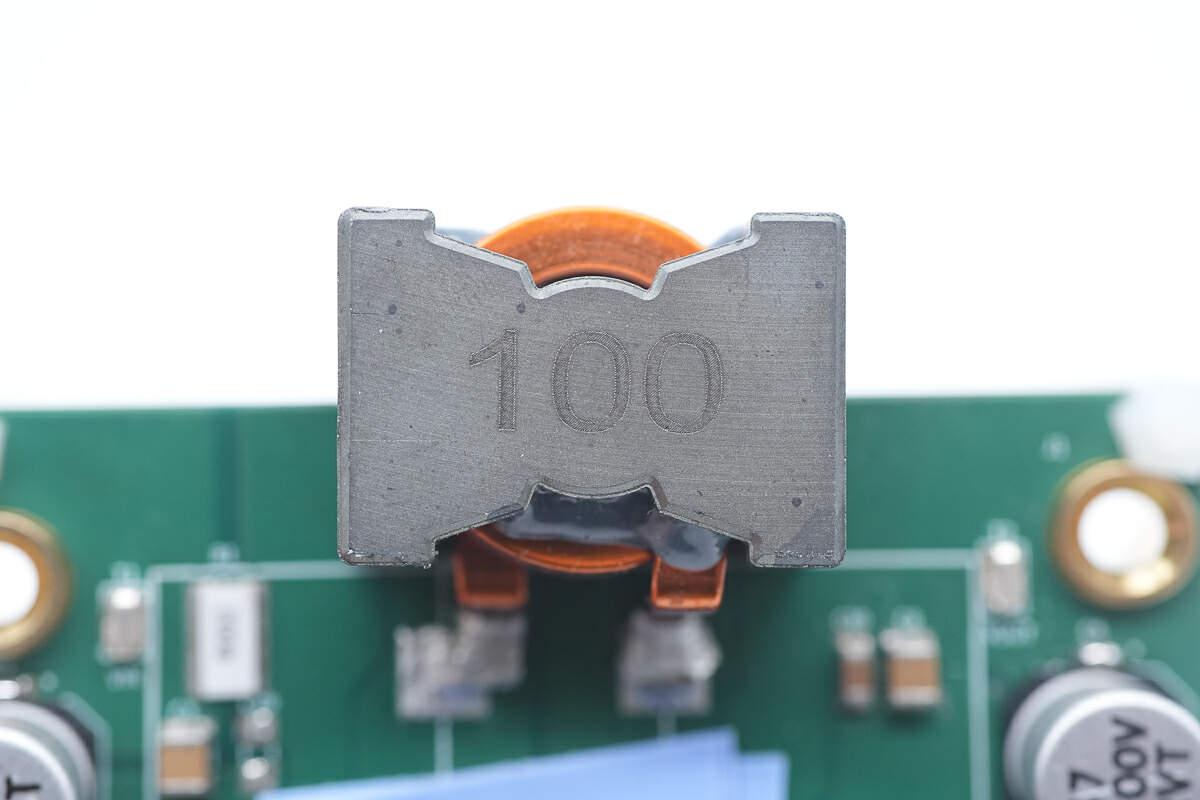

10μH功率電感采用扁銅線繞制。

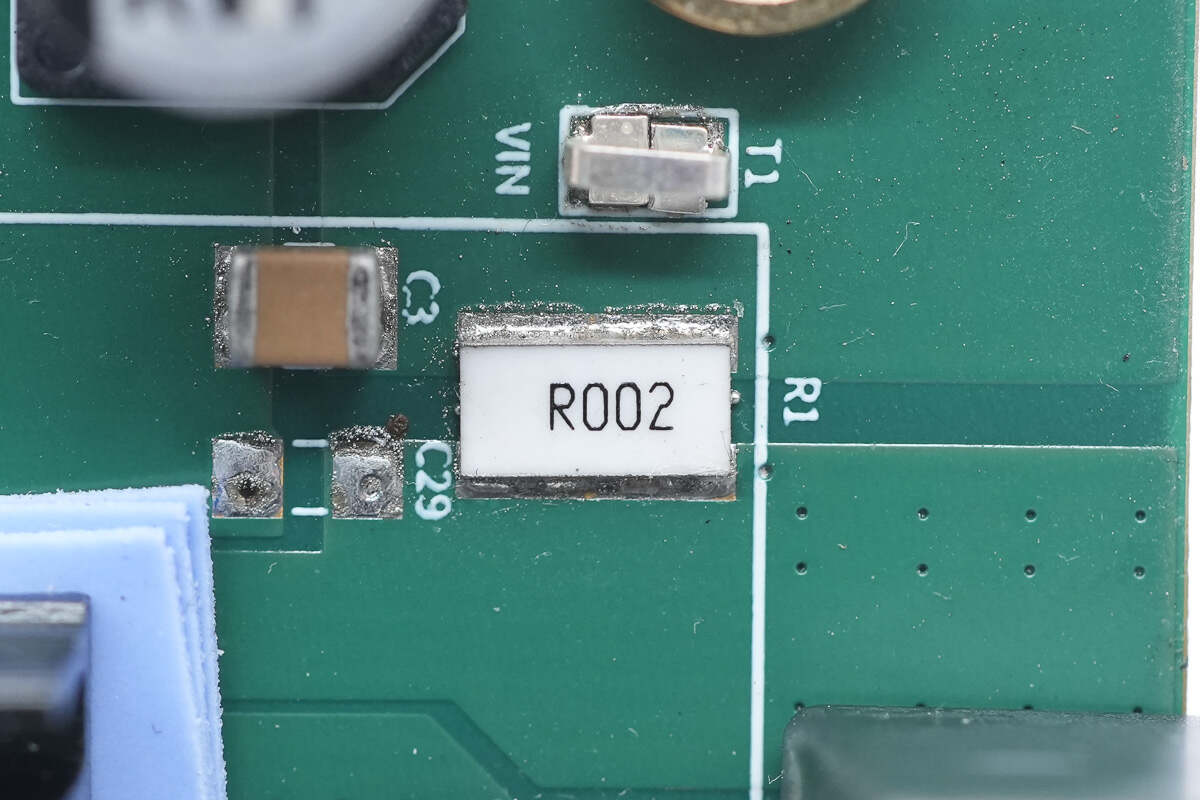

2mΩ取樣電阻采用1225封裝,用于檢測輸入和輸出電流。

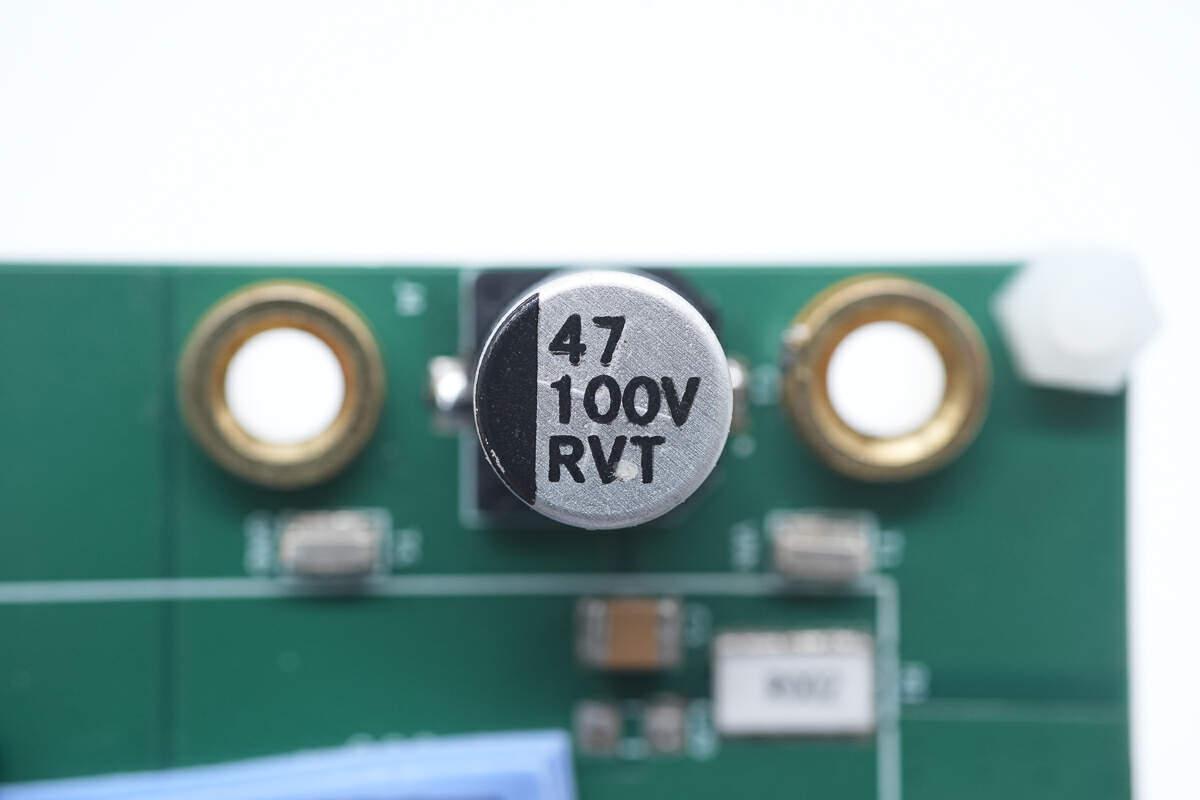

對應輸入和輸出端子,均焊接兩顆47μF100V貼片電解電容濾波。

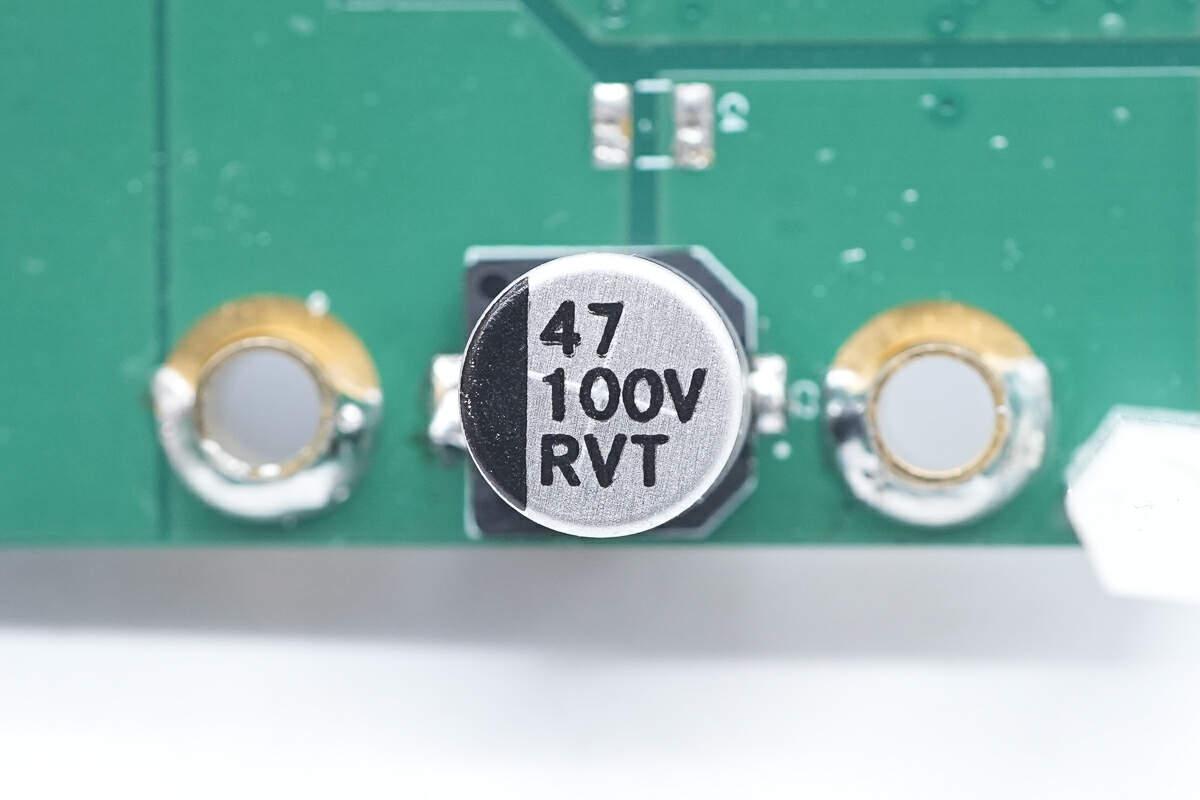

PCBA模塊背面焊接一顆同規格的電解電容。

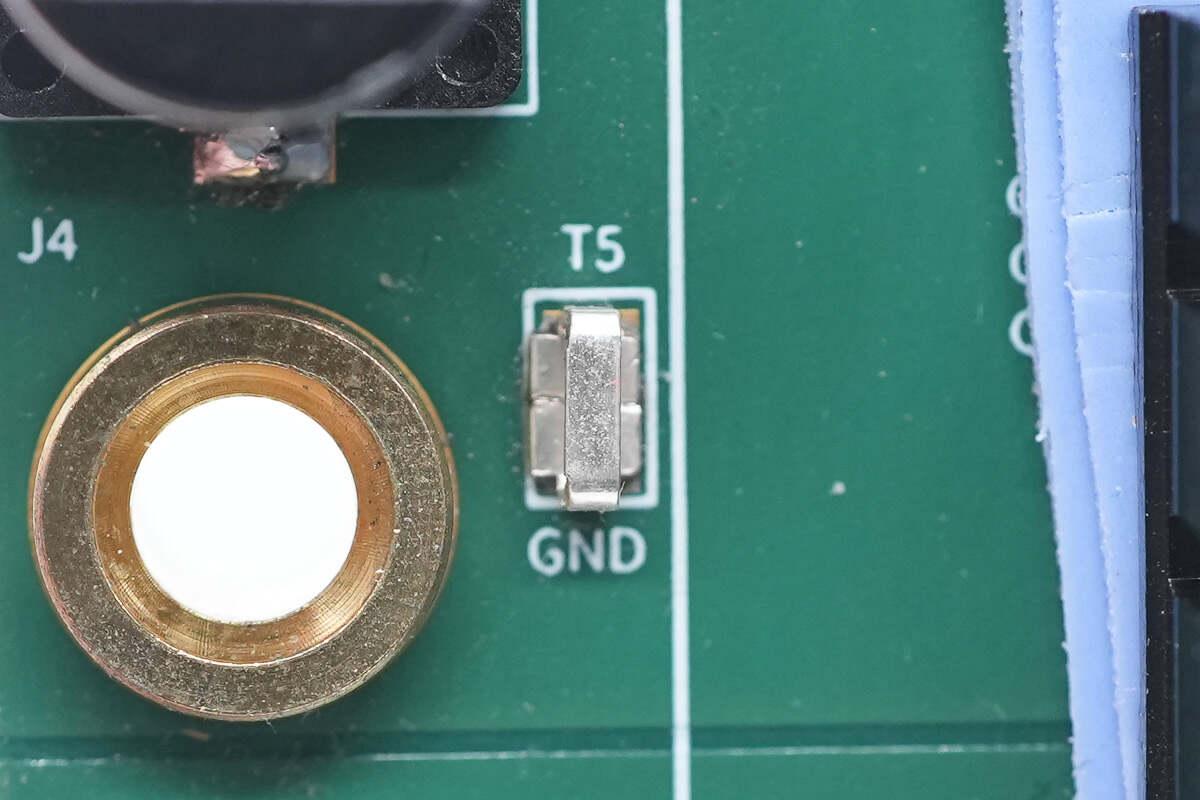

對應輸入和輸出正負極均焊接測試點,用于電壓測量。

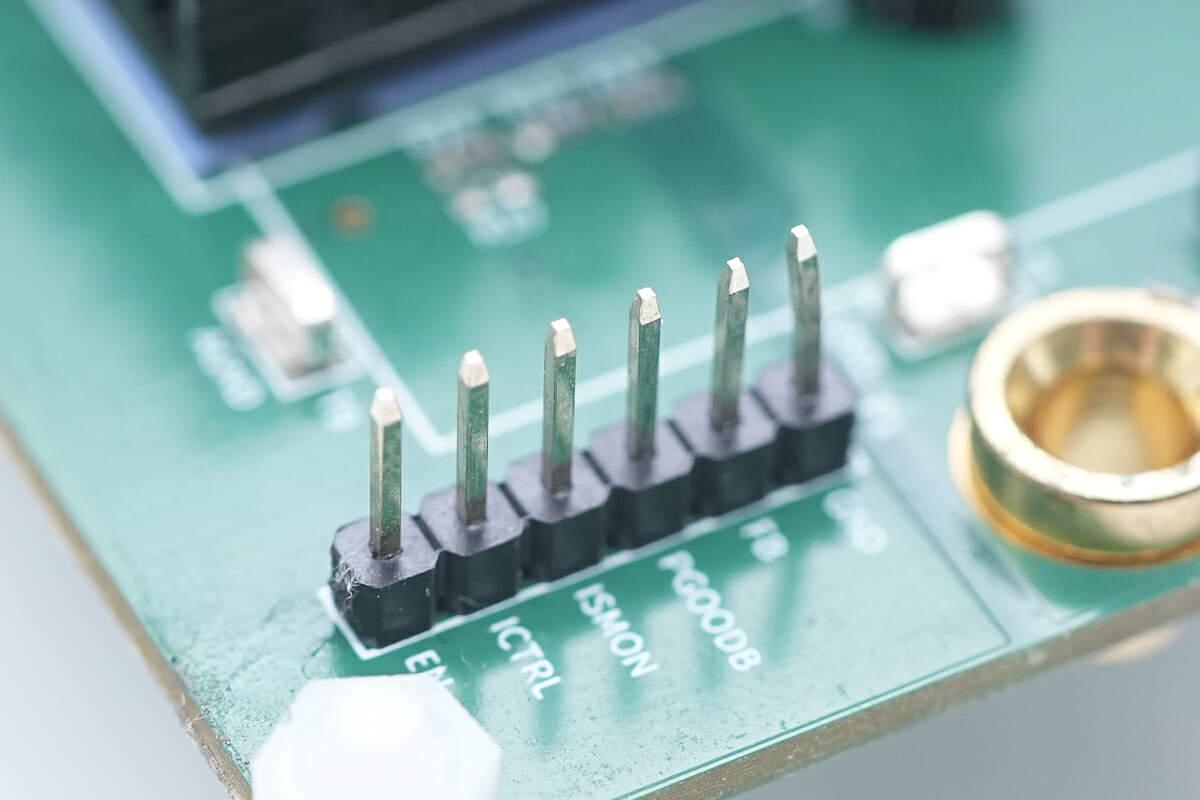

用于連接外部電路進行功能設定的排針特寫。
充電頭網總結
對于直流電源系統來說,互聯的難題在于不同系統間不同電壓的轉換,受限于電壓和電流的限制,傳輸功率也受到限制。元芯半導體同步升降壓轉換器的推出,支持寬范圍的輸入和輸出電壓,為大容量電池系統帶來了高效,簡便的解決方案。
元芯半導體推出的YX2265同步升降壓控制器,支持65V輸入輸出電壓范圍,實際可用于60V輸入電壓和55V輸出電壓,元芯半導體基于YX2265推出的同步升降壓參考設計,額定輸出功率為800W,滿足戶外電源中多串大容量鋰電池組的快充需求。得益于寬范圍的輸入電壓范圍和20A的輸入電流能力,能夠充分利用不同的太陽能電池板或電源輸入,提供理想的充電體驗。
元芯半導體還推出了包括YX2865在內的一系列雙向同步升降壓控制器,可以使用太陽能電池板為電池組充電,還能將電池組放電輸出。寬輸出電壓范圍滿足絕大多數快充應用,可以為戶外電源等電池儲能產品,提供雙向充放電支持。 |
