IU8565 帶耳機模式、4W立體聲D類功放IC產品介紹
文章來源:永阜康科技 更新時間:2024/7/26 10:29:00
在線咨詢:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695


IU8565E是一款雙橋音頻功率放大器芯片,采用5.6V電源供電;在THD+N等于10%情況下,能為一個4Ω 的負載提供2x4W的連續功率。此外,當接立體耳機時,芯片可以單端工作模式驅動立體耳機。IU8565E雙通道音頻功率放大器是為需要輸出高質量音頻功率的系統設計的,它采用表面貼裝技術,只需少量的外圍器件,便使系統具備高質量的音頻輸出功率。IU8565E采用雙通道設計使芯片具有了橋式聯接揚聲器放大和單終端立體耳機放大兩種工作模式,簡化了音頻系統的外圍電路設計。IU8565E內置了低功耗待機電路和過熱保護電路,同時內置了雜音消除電路,可以消除芯片啟動和關斷過程中的咔嗒聲或噼噗聲。為了能夠使得系統能夠更易于通過EMI檢測 ,IU8565E采用專有的AERC((Adaptive Edge Rate Control)技術和擴頻技術,在音頻全帶寬范圍內極大地降低了EMI的干擾.

IU8565E提供了纖小的e-MSOP10L的封裝形式,額定的工作溫度范圍為-40℃至85℃。

●  每通道輸出功率

PO  at  10% THD+N,VDD=5.6V

 RL=8Ω    2W(每通道)

 RL=4Ω    4W(每通道)

PO at  10% THD+N, VDD =5V

 RL=8Ω    1.60W(每通道)

 RL=4Ω    3.10W(每通道)

PO at  10% THD+N, VDD =3.6V

 RL=8Ω    0.90W(每通道)

 RL=4Ω   1.70W(每通道)

工作電壓范圍:2.5V~5.6V

咔嗒聲和噼噗聲”抑制電路

SE模式 ,RL=32Ω,輸出平均功率75mW,THD(max)<0.1%

低關斷電流 (<0.1μA)

過流保護,短路保護和熱保護

內置擴頻模塊

符合Rohs的無鉛封裝

用:

LCD-TV、筆記本電腦、USB接口揚聲器等

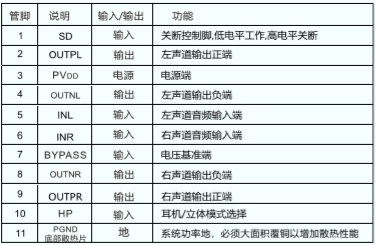

管腳排列及描述

典型應用圖

詳細的產品資料及銷售聯絡(luò )信息請查閱:http://www.webuyspringsrealestate.com/products_6100.htm




    您可能對以下產品感興趣
產品型號 功能介紹 兼容型號 封裝形式 工作電壓 備注
IU8565 MSOP-10 2.5V-5.6V 擴頻技術,4W×2,雙通道帶立體聲耳機模式D類音頻放大器
IU8632 MSOP-10 4.5V-18V 超小封裝,擴頻功能,固定40倍增益免濾波, 20W單聲道D類音頻放大器
