流淌在機械鍵盤上的魔法源自這顆芯片
文章來源:永阜康科技 更新時間:2024/7/29 9:41:00
在線咨詢:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695


指尖在鍵盤上的每次敲擊,都伴隨著RGB燈光的絢爛閃動,宛如在鍵盤上演出奪目的光影秀,從流光溢彩的漸變,到震撼人心的波浪,再到動感十足的呼吸燈效,各種燈光模式絢麗奪目,再加上流暢的回饋手感,讓游戲或打字體驗變成了視覺與觸覺的雙重享受。

機械鍵盤的各種神奇魔力,均源自核心主控芯片MCU的加持。正是新一代MCU具有的強大性能和擴展功能,才不斷重塑機械鍵盤的邊界,使其不僅能實現更多樣化的功能,還極大增強個性化定制的空間,進一步展現了科技創(chuàng )新帶來的無限魅力。

市場與技術的雙輪驅動

機械鍵盤早已從極客的最?lèi)?ài)變成大眾的選擇。據Market Research Future(MRFR)的綜合報告,機械鍵盤市場將以12.7%的復合年增長率增長,2030年市場規模將達到36.3億美元。

這種走紅并非偶然。首先,機械鍵盤的每個按鍵都采用獨立的機械開關,帶來清晰的觸覺反饋和完美的按壓感。紅軸順滑,青軸清脆,茶軸平衡,無論是追求速度的電競選手,還是偏愛打字的作家,都能找到屬于自己的絕佳手感。

其次,機械鍵盤配備多種RGB背光模式,用戶可以隨心所欲地定制燈光顏色、亮度和動態效果。完美的敲擊感和光韻流轉的動態燈光模式,可根據游戲場景的變化調整燈光顏色,讓用戶可以沉浸在緊張刺激的游戲體驗中。

要讓機械鍵盤充滿魅力,選擇一個高效的核心MCU就變得尤為關鍵。作為機械鍵盤的核心組件,MCU承擔著處理輸入、輸出以及與其他設備通信的重要任務,從而確保鍵盤能夠順利執行包括宏編程、背光調節和游戲模式在內的各種復雜功能。因此在選擇MCU的過程中,應當高度重視其在處理速度、低功耗設計、程序可移植性、硬件擴展能力等方面的綜合性能表現。

首先,機械鍵盤需要MCU具備足夠的處理能力來支持高回報率、無延遲的實時響應控制。其次,隨著用戶對機械鍵盤功能的不斷增加,如背光燈控制、多模式切換等,對MCU的硬件擴展能力提出了更高的要求。第三,低功耗設計對于機械鍵盤長時間使用的場景至關重要。最后,在選擇MCU時,不僅要考慮性能,還要考慮其在不同應用中的可移植性和開發便利性。因此,MCU不但要具有足夠的處理能力,還要有能力去利用這些技術來提供更豐富的用戶體驗。

以這些要素來衡量,兆易創(chuàng )新最新推出的GD32L235將是一個非常合適的選擇。GD32L235基于A(yíng)RM® Cortex® -M23內核,主頻最大64MHz,向下兼容M0/M0+內核產品。其新增的WLCSP25超小尺寸封裝非常適用于可穿戴設備、便攜式設備等有限的硬件空間應用場景。最為重要的是,該系列緊貼低功耗市場需求,擁有更優的功耗效率、豐富的接口資源、更高性?xún)r(jià)比,非常適合機械鍵盤等PC外設應用。

從能效到燈效 盡在GD32L235掌控中

與所有電子設備相同,功耗也是機械鍵盤性能的重要評判指標。尤其是無線機械鍵盤,如果采用三模(BLE/2.4G/USB)方式,再配置RGB背光,續航就將成為決定產品使用體驗的關鍵。而作為整個鍵盤調度中心的MCU,其功耗特性將決定整個機械鍵盤的表現。

GD32L235系列在功耗方面表現出色。其針對功耗效率方面進行了一系列優化提升,支持包括深度睡眠(Deep-sleep)、部分睡眠(Sleep)和待機(Standby)等6種低功耗模式。在深度睡眠(Deep-sleep)模式下,電流降至1.8uA,喚醒時間低于2uS;待機(Standby)模式電流更是低至0.26uA。即使在最高主頻全速工作模式下,其功耗也僅為66uA/MHz,實現了效能和功耗間的卓越平衡。

同時,在設計高性能機械鍵盤時,對MCU的PWM通道數量、I/O資源以及Flash存儲能力提出了嚴格要求。GD32L235系列微控制器恰如其分地滿足了這些高階需求,展現了其在機械鍵盤領域的適應性。

如前文所述,RGB燈效已成為機械鍵盤受到消費者推崇的主要原因。如果要實現復雜絢麗的RGB背光效果,MCU的多路PWM輸出能力必不可少。具體到GD32L235系列,其擁有多達11個定時器,包括2個16位低功耗定時器、6個通用16位定時器、1個高級定時器和2個基本定時器,充分滿足了復雜RGB燈光效果的控制需求,使鍵盤能夠呈現從靜態色彩到動態光譜流轉的全方位視覺體驗。并且,這些豐富的PWM資源,也可以為機械鍵盤省去專門的燈光控制芯片,從而降低整個系統的功耗和成本。

考慮到鍵盤矩陣掃描與獨立LED控制的雙重需求,GD32L235還提供多個I/O接口,實現高效的信號檢測與燈光指示功能的復用,確保鍵盤在高響應速度與復雜功能集成之間的完美平衡。具體而言,該系列集成2個低功耗LPUART、2個USART、2個UART、3個I2C、2個SPI等通用外設接口,還配備1個CAN2.0控制器和1個USB 2.0 FS控制器等標準通信接口。模擬外設方面,該產品系列配備1個12位ADC,支持差分輸入和單端輸入兩種模式,提高了ADC模塊的精度和性能;還集成1個12位DAC和2個比較器。這些豐富的外設資源不僅優化了硬件布局,還簡化了布線復雜度,為開發者提供了極大的靈活性。

此外,GD32L235內置的Flash資源,最大支持128KB eFlash,不僅支持存儲密集型的固件程序,還便于配合上位機驅動,實現軟件層面的深度定制與升級,為用戶提供更加豐富和流暢的操作體驗。這不僅提升了鍵盤的可擴展性,還為未來功能的迭代預留了充足的空間。

有線和無線方案雙發力

以GD32L235為核心,兆易創(chuàng )新的合作伙伴深圳智芯云技術有限責任公司基于GD32L235開發了全功能機械鍵盤解決方案,可助力客戶實現豐富的功能和高度可定制性。

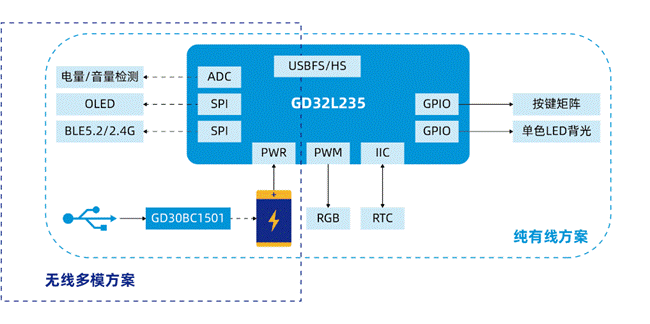

圖基于GD32L235的全功能機械鍵盤解決方案

有線機械鍵盤作為主流產品,可充分發揮絢麗的RGB燈效。為此,該方案能實現每顆RGB獨立控制,支持256級PWM;實現全彩控制,1600萬色設定,內置20種炫酷燈效,支持客戶自定義燈效。同時,自主研發的上位機QT平臺支持多種系統,可以實現燈光設置、屏幕設置、宏編輯、Fn層設置等鍵盤配置。

這款有線方案還具備多按鍵模式,全鍵無沖;支持1000Hz回報率;可根據客戶需要定制78/87/104鍵等不同鍵值的數目需求,支持多國語言版本;支持在線USB升級固件;響應PC休眠進入休眠、按鍵或PC喚醒;支持Win、Mac、Linux、安卓等系統。

相對有線方案,無線方案更偏重能效和連接的穩定性。為此,該無線方案增加以下功能:支持大容量1-2節鋰電池充放電管理;無線模式下超低運行功耗遠低于行業標準;USB/2.4G同時支持1kHz穩定回報率;具備更低的睡眠功耗,一級低功耗模式下<200uA,二級休眠模式下<100uA;多種連接模式切換邏輯可自定義;支持硬件開關/旋鈕切換,支持自定義各種快捷鍵切換;支持在線USB/無線升級固件。

搭配智芯云自有的上位機系統,客戶可以配置不同RGB燈效、RGB刷新速度、LCD屏顯示效果等炫酷場景,根據不同場景的需求定制出不同的終端產品。

為了便于客戶的產品能迅速推向市場,兆易創(chuàng )新還配備豐富的開發資源。GD32L235系列配套的文檔手冊及軟件資源已經可以下載,針對GD32L235系列不同封裝和管腳配置的配套開發工具也已同步推出。

除去GD32L235,兆易創(chuàng )新的MCU產品家族中還有GD32F303也可用于機械鍵盤方案的開發。該芯片采用ARM® Cortex® -M4核心,最高主頻可達120MHz,支持高速DSP運算,具備完整的DSP指令集、并行計算能力和專用浮點運算單元(FPU)。兆易創(chuàng )新與合作伙伴已經推出了基于GD32F303 MCU的QMK固件機械鍵盤解決方案,并得到市場的好評。

機械鍵盤市場正以前所未有的速度蓬勃發展,而高性能MCU的不斷涌現,成為推動這一市場迅猛增長的關鍵驅動力。這些先進的MCU不僅提升了鍵盤的響應速度,實現了近乎零延遲的輸入反饋,還極大地豐富了自定義功能和燈光效果,可滿足從專業電競選手到日常辦公用戶多元化、個性化的需求。隨著物聯網、人工智能技術與機械鍵盤的深度融合,MCU在能效比、集成度以及智能化處理能力上的持續突破,正引領著機械鍵盤行業向更加智能、高效、定制化的方向演進。
