作者:Terry Yuan 公司:駿龍科技
摘要:本文主要介紹在PCBA里,音頻都是通過一些什么樣的常用格式來傳輸的,以幫助大家選取合適的格式來進行上下級音頻芯片的橋接。
在 PCB 板內的音頻設計時,我們一般都是以模擬和數字兩種格式為主,模擬音頻主要用于承接各種模擬接口的音頻輸入。在早些時期,因為數字信號音頻處理技術不是很發達,同時數字信號處理器沒這么先進,加之成本較高昂,所以早期對于音頻信號的處理都是以模擬的方式實現的。后來隨著數字信號處理器的算力制程不斷提高,成本迎來下探,開始有越來越多的音頻以數字的音頻格式來處理,以實現各種各樣的效果。接下來將為大家就音頻的板內通訊做相關介紹。
模擬音頻的板內通訊
和大多數模擬信號一樣,模擬音頻在板內基本上以單端和差分這兩種方式出現,對于音頻這種周期波,頻帶范圍為 20hz~20khz。在以前的板內,有些音頻電子產品是以模擬音頻的方式出現的,比如早期的 ANC 耳機。它們即使全部通過電容電阻以及運放來搭建,也一樣能夠設計出非常優秀的 FB 和 FF filter。
由于從前生產的一致性比較差,到后來被數字方案所替代,包括以前樂(lè )器設備的混響器、變調器和模擬功放等等,但它們仍舊具有很多優勢,主要體現上產品的放大器的染色上,有很多我們目前的數字系統都不能完美模仿出來的聲音效果,同時也不需要進行模擬到數字的轉換,也沒有什么失真。但是一般硬件的搭建都比較麻煩,而且實現一個功能頗為復雜,不適合添加更多的功能效果,因此后來也慢慢被數字芯片取代以實現更多效果。
現在我們一般都是在產品的接口上使用模擬音頻輸入或者輸出,常見有喇叭播放聲音、Line-in 外接音源、麥克風輸入等。設備外的音頻傳輸一般使用模擬信號,更多時候可以通過放大器進行調制就會(huì )進入編解碼器芯片進行數字化輸入處理了。
數字音頻的板內通訊
數字音頻在板內的通訊格式種類比較多,以下列舉一些常見的數字音頻格式,并介紹它們對應適合的應用場景。
IIS 協議接口:
IIS(Inter-IC Sound bus)又稱 I2S,是飛利浦公司提出的串行數字音頻總線協議。目前很多音頻芯片和 MCU 都提供了對 IIS 的支持,作為目前使用最為廣泛的芯片間二通道音頻傳輸協議,非常適用于各種應用場景。
IIS 基本上就是三根線,有的可能有四根線,分別是MCLK、BCLK、LRCLK、SD。
• MCLK:主時鐘。嚴格意義上, MCLK 不歸屬于這個協議范圍之內,因為器件的啟動都需要主時鐘的輸入,同時我們的 BCLK 基本上是從 MCLK 分頻或者倍頻而得到的,所以在常見的不帶晶振的 AD、DA 芯片中,需要這么一個輸入。例如 ADI 的 ADAU197X 系列,如果有的器件不需要 MCLKIN,那么一般是以 BCLK 作為了時鐘的主導。
• BCLK:數據位時鐘。每一個脈沖對應著數字音頻的一個數據位,在 IIS 里,一般位時鐘的頻率 = 2* 采樣頻率 * 采樣位深。
• LRCLK:左右時鐘頻率。主要用于區分 IIS 里面的 2 個聲道,它的高低分別對應了不同的聲道,一般是對稱的,但是不一定要嚴格保持對稱。頻率和采樣頻率需保持一致。
• SD:串行音頻數據輸入輸出。其主要是通過二進制的補碼來表示的音頻數據,在 BCLK 和 LRCLK 里面的有效位中進行傳輸。
IIS 的對齊方式目前主要有左對齊和右對齊,一般根據 MSB 和 LSB 的位置來定,有的還有好幾種其他模式,這個主要取決于芯片對這些模式的支持。不過在芯片橋接時,我們要保持 2 個芯片的對齊方式是能對應起來的,不然一定會(huì )導致采集的數據不準。
電平方式采用的 TTL 電平,輸入輸出的判定閾值電壓根據芯片規定來,一般低電平在 0.4V,高電平在 2.4V 左右。建立時間根據 datasheet 上面的設定為準。下圖 (圖1) 為某芯片的 IIS 協議:

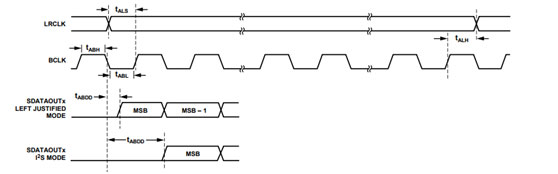

圖1 IIS Port Timing
TDM 協議接口:
TDM 協議可以理解為 IIS 的變體,因為 IIS 只能夠傳輸兩個通道的數據,然而這在實際應用中是遠遠不夠用的。為了傳輸多個通道的數據,所以就出現了 TDM (時分復用) 模式。IIS 實際上也就是 TDM2 的一種,所以傳輸中它的硬件連接和管腳定義和 IIS 基本一樣。
TDM基本上也是三根線,MCLK除外,其作用在IIS中已經描述清楚。
• BCLK:數據位時鐘。和 IIS 一樣,時鐘頻率 = 通道數 * 采樣頻率 * 采樣位深。
• SYNC:幀同步時鐘。類比 LRCLK,只是命名不同,同樣是用來區別不同通道,但是它的格式會(huì )有不一樣,有 50% / 50% 占空比模式,也有 Pluse 模式,要根據情況進行配置,時鐘頻率 = 采樣頻率。
• SD:數據位輸入輸出,與 IIS 保持一致。
另外,它的對齊方式和電平方式也和 IIS 的類似。下圖(圖2)為某芯片的 TDM16 的協議:

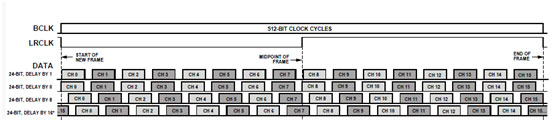

圖2 TDM16 Port Timing
PCM與DSD協議接口:
PCM(脈沖編碼調制)與 DSD(直接流數字編碼),這兩種編碼格式,輸出的數字接口一般是用在非常高質量的場景。我們所熟悉的 PCM384、PCM768 以及 DSD256、DSD512 等等都是用在 HIFI 的場景里,它們的接口傳輸模型也類似于上面二者,具體的差異點因不同廠商的設計而有所不同。
由于這兩種都是將模擬音頻轉成數字碼流的形式進行傳輸,對于 TDM 來說,一般用到 TDM32 就已經非常大了,帶寬能夠達到 49.125Mhz,在這里面傳輸的是 32 個通道的 48khz 32bit 的數據。然而在這些 DSD256 里面,需要 11.2896Mhz,這可能只是一個通道的帶寬,所以可想而知,數據量將會(huì )有多么龐大。
這些芯片接口的 IP 都要有專門的設計,因此要根據廠商的芯片進行匹配,由于并不是嚴格統一的,所以不再列舉。產品應用多見于聲卡、HIFI類播放器等場景。
PDM 協議接口:
PDM(脈沖密度調制),最多的應用場景是數字麥克風接口,一般就是 3 根線,一根 Data 線、一根時鐘線、一根 LR 的片選線。
• PDMCLK:PDM 時鐘線。根據采樣頻率以及深度的不同,一般 3.072Mhz 居多。
• LRCS:數字麥克風上的常用接口,用于區別具體的麥克風通道選擇。
• DATA:高電平或低電平有效。
下圖(圖3)為某麥克風的 PDM 的協議:

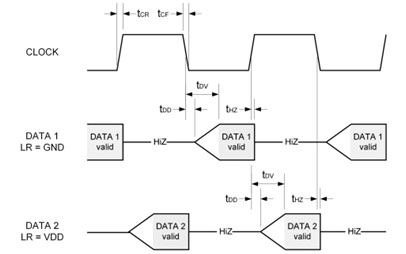

圖3:PDM Port Timing
SPDIF 接口:
S/PDIF,代表 Sony/Phillips Digital Interface(索尼/飛利浦數字接口),是一種傳輸數字音頻的接口。就傳輸載體而言,SPDIF 又分為同軸和光纖兩種。它們可傳輸的信號是相同的,只不過載體不同,接口和連線外觀也有差異。光信號傳輸是今后流行的趨勢,其主要優勢在于無需考慮接口電平及阻抗問題,接口靈活且抗干擾能力更強。
S/PDIF 基本上是 2 根線,SPDIFIN 以及 SPDIFOUT,沒有時鐘線,可以板外傳輸。雖然線少,但是驅動層可配置的寄存器頗多,使用雙相標記代碼將時鐘信號嵌入數據中。
S/PDIF 發射機由兩個音頻通道組成,在一個硬件引腳 (SPDIFOUT) 上輸出。使用雙相標記代碼將時鐘信號嵌入數據中。S/PDIF 輸入和輸出字長可以獨立地設置為 16、20 或 24 位。
S/PDIF 接口符合 S/PDIF 消費者性能規范,但不符合音頻工程協會(huì ) AES3 專業規范,也是 TTL 的電平規范。
以上介紹的基本上都是一些 DAI 的接口類型,在 PCBA 內部走線用的頗多,當然還會(huì )有一些其他的接口類型,包括雙 DSP 中的級聯 Link-Port,這個在 ADI 的 ADSP-2156X 系列之上的產品都有,用于高帶寬的吞吐量的傳輸。在處理器中,是可以通過打包音頻數據的方式進行串行輸入輸出的,只是因為用的太少,所以我們一般不采取這樣的方式,同時也還有一些其他的方式,比如 USB 音頻(USB 接口中常用到),MIPI 聯盟中的 SLIMBUS、A2B 協議等等。
總結
根據上面的介紹,相信大家對板間的數字通訊開始有一定的了解,在實際的設計過程中,要根據產品需求出發,合理地適配相應的協議,從而進行傳輸。每一種不同的協議都有其使用場景,對于上下游的芯片間也必須支持該接口規范,協議間的主從接口之間也需要匹配好,這樣才能減少我們在配置中無法出聲的問題。
欲了解更多技術細節和 ADI 相關方案,請與駿龍科技當地的辦事處聯系,或發送郵件至inquiry.cytech@macnica.com,駿龍科技公司愿意為您提供更詳細的技術解答。 |
