許多消費類產品通過寬帶網絡(luò )相互通信，數據通信的帶寬正在增加，RF信號的完整性已成為設計的主要關注點。本文提供了一些示例，說明了如何在從較窄頻帶的應用（如便攜式設備）到寬帶網絡(luò )以進行數據分配的一系列電路中，使用不同的電感器進行RF隔離。確定并討論了在這些應用中使用的不同類型的電感器。

為什么要使用電感器？

從本質上講，電感器是低通濾波器。在高頻下，電感器變?yōu)榭捎糜谏漕l隔離的高阻抗元件。高頻不能通過電感器，但是允許直流電流和非常低頻的信號通過。如果沒有這種類型的隔離，天線效率會(huì )降低，信號丟失會(huì )發生，RF噪聲會(huì )干擾電路的其他部分。

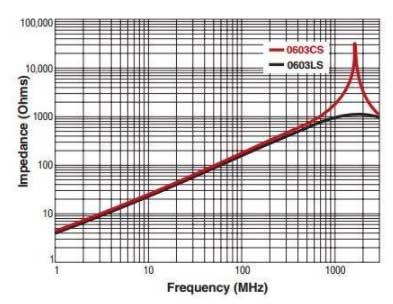

電感器阻抗的峰值出現在自然的自諧振頻率處。峰值電感的大小與電感的質量因素（Q因子）有關。具有高Q值的低損耗電感器具有非常高的峰值阻抗，而有損耗電感器具有較低的峰值阻抗（圖1）。

通過改變線圈的纏繞方式或結構中使用的材料，可以調整多個共振，從而在寬帶寬上證明具有高阻抗。這就是Coilcraft圓錐形電感器中發生的情況。

應用領域

當需要阻塞較窄的頻段時，可以使用高Q陶瓷或空氣電感器，如0603CS，如圖1所示，例如手機上的小信號，低頻通信線路。

另一方面，對于手機內部的音頻線來說，重要的是限制低頻損耗，因此使用像0603LS這樣的鐵氧體部件是理想的選擇。雖然峰值阻抗較低，但直流電阻僅為陶瓷芯對應部分的三分之一或更小。

推動此類產品發展的一種應用是將天線集成到手機外殼中。過去，手機是采用外接天線的。在過去，將使用外部天線來確保組件。近來，集成天線通常放置在揚聲器，麥克風或鍵盤附近，需要將其與天線頻率隔離以防止耦合到天線。
