概述
HT7180是一款高功率異步升壓轉換器,集成 22mΩ功率開關管,為便攜式系統提供高效的 小尺寸解決方案。 HT7180具有2.7V至12V寬輸入電壓范圍,可為 采用單節或兩節鋰電池的應用提供支持。該器 件具備10A開關電流能力,并且能夠提供高達 12.8V的輸出電壓。 HT7180還支持可編程的軟啟動,以及可調節的 開關峰值電流限制。HT7180還支持兩種不同的 tr/tf,以適應不同的EMI和效率需求。 此外,該器件還提供有13V輸出過壓保護、和熱 關斷保護。
特點
・輸入電壓范圍:2.7V-12V
・輸出電壓范圍:最高12.8V
・固定開關頻率:500kHz
・可編程峰值電流:10A
・高轉換效率: 94%
(VIN = 7.2V, VOUT=9.3V, IOUT =1.5A) 90%
(VIN = 7.2V, VOUT=9.3V, IOUT =6A) 93%
(VIN = 7.2V, VOUT=12V, IOUT =1.5A) 89%
(VIN = 7.2V, VOUT=12V, IOUT =4.5A) 89%
(VIN = 3.6V, VOUT=12V, IOUT =1A) 82%
(VIN = 3.6V, VOUT=12V, IOUT =2A)
・低關斷功耗,關斷電流1uA
・支持兩種tr/tf模式,應對EMI挑戰
・可編程軟啟動
・輸出過壓 (13V)、熱關斷等保護
・SOP8L-PP無鉛封裝
應用
・無線音箱 ・便攜式音箱
・移動電源 ・充電設備
・USB TYPE-C 電源傳輸 ・拉桿音箱
・平板電腦,筆記本電腦 ・POS機終端

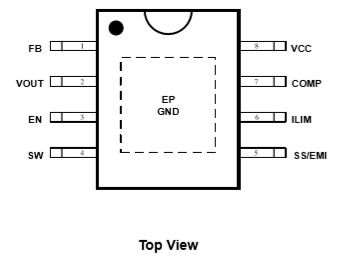

引腳信息

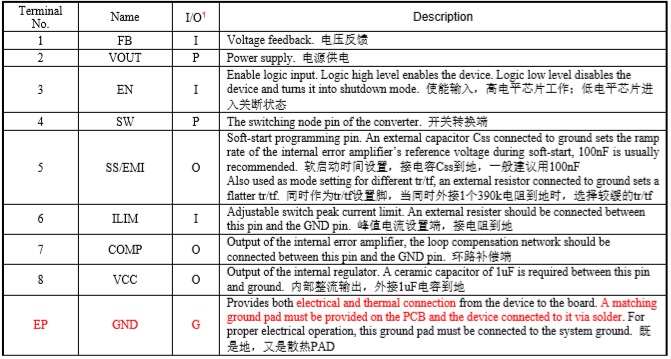

引腳定義

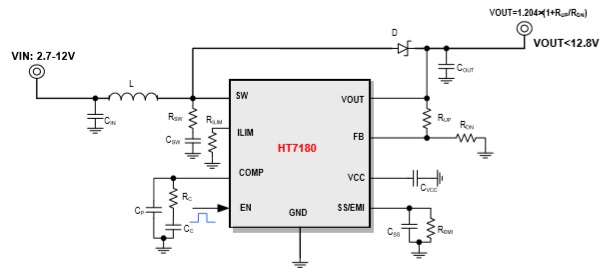

典型應用圖
