當前位置:首頁->產品展示->功放IC->HT81293(單節雙節鋰電供電內置自適應動態升壓20W單聲道D類功放IC)
產品名稱: HT81293(單節雙節鋰電供電內置自適應動態升壓20W單聲道D類功放IC)
封裝形式: ESOP-16
兼容型號:
產品功能: 18W/3.0V-12V(內置升壓至12.3V)/4Ω
產品規格書下載: HT81293.pdf
在線客服:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品:  申請樣品

    詳細介紹

2017年以來,戶外藍牙音箱(包括2寸/4寸喇叭便攜式藍牙音箱及6寸/8寸戶外拉桿音箱等產品類型)成為增長最快的音箱品類。這類音箱供電是以單節鋰電池為主,一般選用內置升壓的音頻功放芯片,電荷泵無電感升壓的功放芯片最常見升壓至6.3V上下功率輸出3~5W/4歐,電感Boost升壓的功放芯片升壓至7V左右功率輸出6~8W/3歐,其性能基本滿足室內,戶外場景的應用。但是更大功率更好音質一直是音箱市場永恒的追求,深圳市永阜康科技有限公司順應拉桿音箱以及藍牙小音箱市場音質功率升級的需求,推廣一款單節雙節鋰電供電內置自適應動態升壓20W單聲道D類功放IC-HT81293。采用最新的BCD工藝,內部Boost模塊升壓至12V,已經與鉛酸電池/三節串聯鋰電池的電壓持平,實現了單節鋰電供電極致功率輸出。

HT81293特有的自適應動態升壓,能根據芯片需要輸出功率的大小來對應調整電源模塊的輸出電壓,極大提高鋰電池的續航時間;其輸入電流限制功能可設定最大輸入電流,以免因鋰電池瞬間電壓跌落太低造成主控重啟(考慮到功率要求,一般推薦最大輸入電流設定為8A左右);能通過一個主控IO口實現關斷、開啟、防破音開啟/關閉等各種模式的切換,節省藍牙主控的資源;2檔防破音模式,ACF1寬動態音量震撼模式適合戶外拉桿音箱,ACF2高保真低失真模式適合便攜式藍牙音箱,兩種模式選擇只需要改動外圍電阻,便可呈現不同風格的音質。

概述

HT81293是一款內置升壓的單聲道D類音頻功率放大器,由鋰電池供電時, THD+N=10%, 能連續輸出18W功率(4Ω負載) 。

HT81293A內置可動態調節的升壓,可以提供一個適應不同輸出功率的電壓給D類功放,其可大幅提高系統效率,延長電池續航時間。HT81293F則內置固定升壓,提供一個固定9V或12V的升壓給D類功放。HT81293可配置升壓限流值,以防止過大的電流尖峰。

HT81293的最大特點是防削頂失真(ACF)輸 出控制功能,可檢測并抑制由于輸入音樂(lè )、語 音信號幅度過大所引起的輸出信號削頂失真 (破音),也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂,顯著提高音質,創(chuàng ) 造非常舒適的聽音享受,并保護揚聲器免受過載損壞。HT81293提供兩種不同音樂(lè )體驗的ACF模式,以及ACF-Off模式。 HT81293具有先進的擴頻功能來抑制EMI。 HT81293的增益為32dB。 此外,HT81293集成了輸出端過流保護、片內過溫保護、升壓過壓保護等功能。

特性

・防削頂失真功能(防破音, Anti-Clipping Function, ACF)

・擴頻技術

・輸出功率

18W (VBAT=3.7V, RL=4Ω, THD+N=10%, fIN = 1kHz)

16W (VBAT=3.7V, RL=4Ω, THD+N=1%, fIN = 1kHz)

・VBAT供電范圍:3.0V至12V

・高效H類升壓功能 -自適應功放功率的升壓軌,延長電池播放時間 (HT81293A) -可調節最大限流值,有效防止電池拉死

・保護功能:過流/過熱/過壓保護功能

・無鉛封裝,ESOP16

應用

・藍牙/ Wi-Fi音箱  ・便攜式音箱  ・智能音箱   ・智能家居

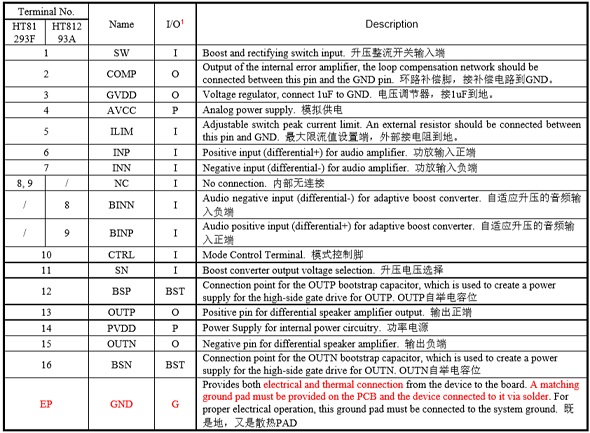

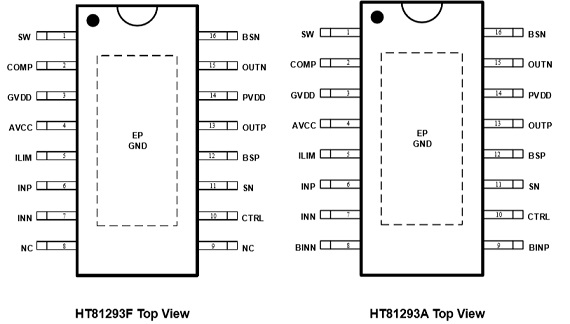

管腳排列及定義

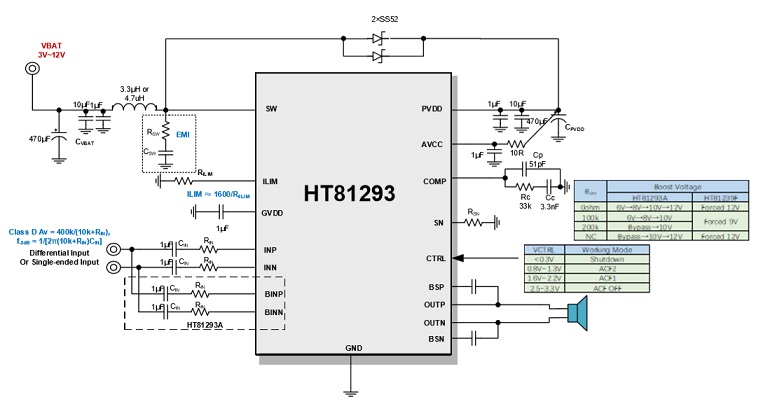

典型應用圖



    您可能對以下產品感興趣
產品型號 功能介紹 封裝形式 工作電壓 備注 兼容型號
HT81698 雙鋰電7.2V:2×25W (VOUT=14.8V, THD+N= 10%) ; 單鋰電3.7V:2×10W (VOUT=9V, THD+N = 10%) TSSOP-28 2.7V-15V 內置升壓的25W立體聲D類音頻功放 HT81696
HT81697 輸出功率 28W (VBAT=7.2V, RL=4Ω, THD+N=10%, PVDD = 15.5V, fIN = 1kHz) 16.5W (VBAT=3.7V, RL=4Ω, THD+N=10%, PVDD = 12V, fIN = 1kHz) ESOP-16 3V-12V 30W內置升壓?jiǎn)温暤繢類/AB類音頻功放
IU8309 PO at 1% THD+N, VIN=3.7V RL=4Ω+22uH 16W(D MODE NCN OFF) PO at 10% THD+N, VIN =7.4V RL=3Ω+22uH 25W(D MODE NCN OFF) TSSOP-20 2.7V-12V 可單/雙節鋰電和12V適配器雙電源供電應用,適用于2.7V~12V各個供電節點,4種防破音,AB/D切換,功率限制,內置升壓模塊,具備自適應升壓功能,恒定25W輸出功率R類單聲道音頻功率放大器 CS8330
IU8373 PO at 1% THD+N, VIN = 7V ,2X17W(BOOST升壓值為13V) EQA-28 6V-9V 兼顧12V適配器供電應用,兩種防破音模式,擴頻模式,內置BOOST升壓模塊 雙節鋰電池串聯供電,恒定2 x 17W輸出功率R類立體聲音頻功率放大器 CS83711
HT3163 40W (VDD=18V, RL=4Ω, THD+N=10%) ESOP-10 4V-18V 內置防破音功能、AB/D切換、40W單聲道功放IC
ACM3108 2×25W, 1% THD+N, 16V, 4Ω, BTL ; 1×50W, 1% THD+N, 16V, 2Ω, PBTL TSSOP-28 4.5V-16V 動態調整升壓CLASS H功能、25W雙聲道/50W單聲道D類音頻功放IC AD52068/TPA3110
ACM8622 2×14W, 立體聲輸出(4Ω, 12V, THD+N = 1%); 2×10.5W, 立體聲輸出 (6Ω, 12V, THD+N = 1%) TSSOP-28 4.5V-14.5V 內置DSP音效處理算法、2×14W立體聲/ 1×23W單聲道、數字輸入D類音頻功放IC TAS5805/ACM8625/ACM8628
HT366 2×22W(VDD=14V, RL=4Ω, THD+N=10%)或34W (VDD=16V, RL=4Ω, THD+N=10%) TSSOP-28 4.5V-16V 具有防破音功能的免電感濾波2×20W D類立體聲音頻功放 TPA3110/AD52068/CS3817
HT81696 雙鋰電8.4V:2×30W/4歐(VOUT=16V, THD+N= 10%) 或雙鋰電8.4V:52W/3歐(VOUT=17V, THD+N= 10%) TSSOP-28 2.7V-17V 內置升壓的30W立體聲D類音頻功放 HT81698
HT8313 5.5W/2.8V-5.5V(內置電荷泵無電感升壓模塊)/4Ω ESOP-10 2.7V-5.5V 內置高效率自適應電荷泵升壓,防削頂失真功能,D/AB切換的5.5W單聲道高保真音頻功率放大器 HT8312/HAA9811
HT81293 18W/3.0V-12V(內置升壓至12.3V)/4Ω ESOP-16 3.0V-12V 3.0V-12V寬泛輸入電壓內置升壓18W單聲道D類音頻功放芯片,涵蓋單節雙節鋰電應用
HT328 2X40W/24V/8Ω或80W/24V/4Ω TSSOP-28 4.5V-26V 免電感濾波2×30W D類立體聲音頻功放 AD52090/TPA3110
HT8513 5W/2.7V-5.5V(內置升壓模塊)/4Ω ESOP-10 2.7V-5.5V 內置自適應同步升壓和防破音功能的3W全頻段D類及AB類音頻功率放大器
HT8691R 11W/2.5V-5.5V(內置升壓模塊)/2Ω ESOP-8 2.5V-5.5V 內置升壓防破音功能的D/AB類切換背包音箱專用單聲道11W音頻功放IC HT8691
HT8699 2X5.5W(內置升壓模塊)/4Ω ESOP-16 2.5V-7.0V 內置BOOST升壓的2×5.5W立體聲音頻功率放大器
HT878 2X8.5W/2.7V-5.5V(內置自適應升壓模塊)/4Ω TSSOP-24 2.5V-5.5V 可任意限幅、單節鋰電池內置升壓的8W雙聲道音頻功放IC
HT876 2X10.9W/8.5V/4Ω或18W/8.4V/2Ω TSSOP-20 2.5V-9.8V 帶任意限幅的高保真D類/AB類切換10W立體聲功放IC,適用于兩節鋰電池串聯8.4V供電的音頻產品
HT7178 輸入電壓范圍:2.7V -14 V;輸出電壓范圍:4.5V-20V ;可編程峰值電流: 14A DFN-20 2.7V-14V 20V 14A帶輸出關斷的全集成同步升壓IC TPS61088/HT7167
HT8691 7.0W/2.8V-5.5V(內置升壓模塊)/4Ω ESOP-8 2.5V-5.5V 小型封裝低成本內置升壓音頻功放HT8691 HT8691R
HT8692 6.5W/2.5V-5.5V(內置升壓模塊)/4Ω SOP-16 2.5V-5.5V 內置BOOST升壓、防破音功能、恒定5.0W功率輸出的單聲道D類功放IC
