當前位置:首頁->產品展示->功放IC->ACM3108(動態調整升壓CLASS H功能、25W雙聲道/50W單聲道D類音頻功放IC)
產品名稱: ACM3108(動態調整升壓CLASS H功能、25W雙聲道/50W單聲道D類音頻功放IC)
封裝形式: TSSOP-28
兼容型號: AD52068/TPA3110
產品功能: 2×25W, 1% THD+N, 16V, 4Ω, BTL ; 1×50W, 1% THD+N, 16V, 2Ω, PBTL
產品規格書下載:
在線客服:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品:  申請樣品

    詳細介紹
概述

ACM3108在4Ω負載下可以輸出立體聲2X25W,或者單通道2Ω負載下輸出 1X50W。是一款高效率的D類音頻功放。采用新型專利技術動態PWM,降低全輸出段的功耗。
ACM3108 工作電壓范圍在4.5-16V,輸出配置可以立體聲BTL,也可以單通道PBTL。
為降低EMI噪聲,ACM3108提供了兩個頻率的展頻選項(384kHz, 480kHz),在一定條件下可以免電感。ACM3108還提供了全差分輸入,pop音抑制,提供4種增益選擇等功能(20dB,26dB,30dB and 34dB)。
提供功率限制功能選項和喇叭直流保護功能,避免喇叭受到損傷。另外有短路保護功能,過溫保護,過壓,欠壓保護等功能避免器件受到損傷。


特征
單電源供電

PVDD: 4.5V-16V

內置5V LDO
多種輸出配置

- 2×14.5W, 1% THD+N, 12V, 4Ω, BTL

- 1×29W, 1% THD+N, 12V, 2Ω, PBTL

- 2×25W, 1% THD+N, 16V, 4Ω, BTL

- 1×50W, 1% THD+N, 16V, 2Ω, PBTL

優異音頻性能

- THD+N ≤ 0.02% 測試條件 1W, 1kHz,4Ω, PVDD = 12V

- 高階調制全頻段內有著更低的 THD+N指標

- 底噪≤ 63uVrms

- <5mv 輸出直流偏置  

高效率ClassD 性能

- >90% 效率使得大部分情況下不用散熱片

- 低靜態電流: <24mA, PVDD=12V, 輸出LC =10uH+0.68uF

- 專利技術全輸出電平降低電感紋波電流 

低EMI 技術

- 展頻選擇

- 180˚ PWM 相位移位 

增益管理

- 20dB, 26dB, 30dB, 34dB 4個增益檔位選擇

- Mute 靜音功能

- 可調整功率限制 

模擬保護

- 短路保護,自恢復功能可選

- 欠壓保護

- 輸出直流檢測保護

- 過溫保護及自恢復

應用
  藍牙/WIFI 音箱、聲霸 、監視器、家庭音響設備、液晶電視、筆記本等

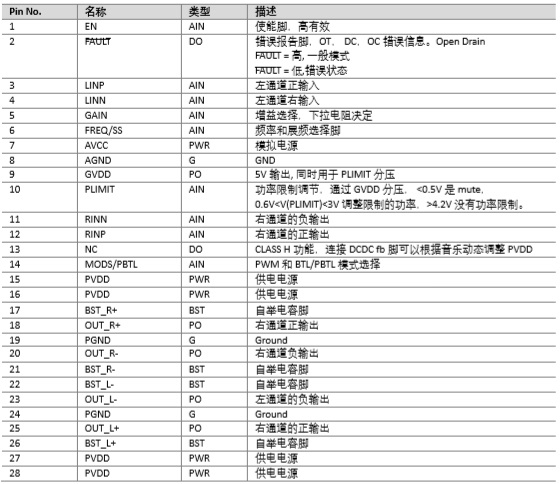

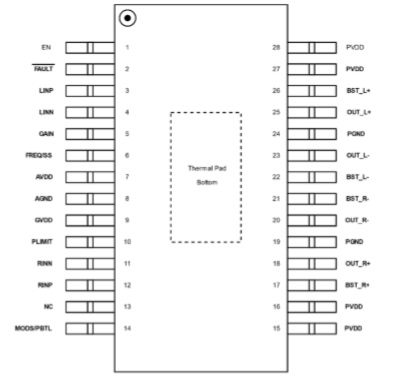

管腳和功能描述

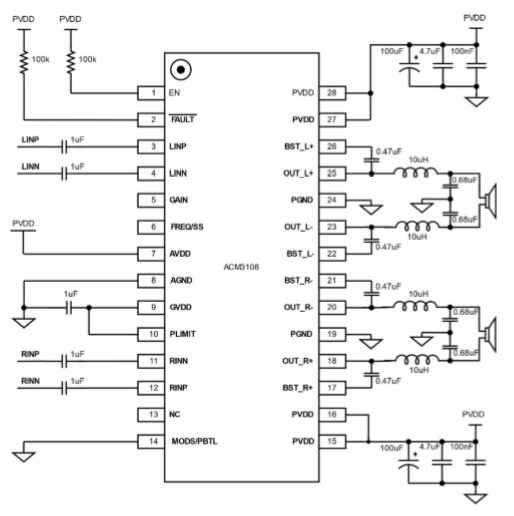

立體聲典型應用圖

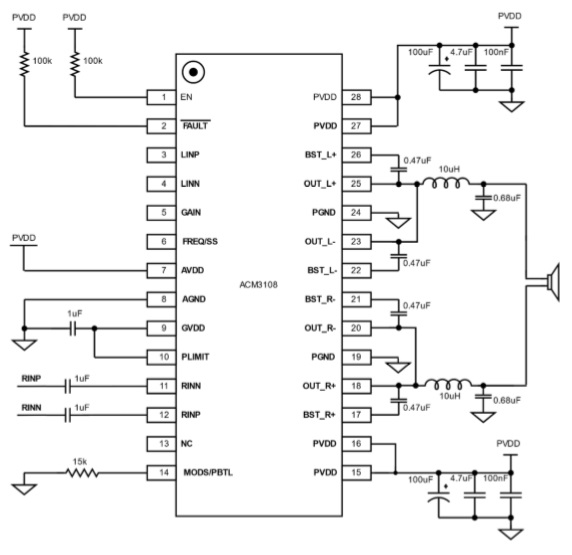

單通道典型應用圖
