當前位置:首頁->產品展示->功放IC->HT328(30W立體聲/60W單聲道D類功放IC)
產品名稱: HT328(30W立體聲/60W單聲道D類功放IC)
封裝形式: TSSOP-28
兼容型號: AD52090/TPA3110
產品功能: 2X40W/24V/8Ω或80W/24V/4Ω
產品規格書下載: HT328.pdf
在線客服:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品:  申請樣品

    詳細介紹

概述

HT328是一款高效D類音頻功率放大器。在24V 供電的立體聲(BTL)模式、THD+N=1%條件下,能 夠持續提供2*30W/8Ω功率輸出;在單聲道(PBTL)、 模式、THD+N=1%條件下,能夠持續提供60W/4Ω功 率輸出。

HT328具有先進的擴頻功能來抑制EMI,使用價 格低廉且小體積鐵氧體磁珠可滿足EMC要求。

此外,HT328內置關斷功能使待機電流最小化, 還集成了過壓保護、直流保護、短路保護、熱保護和 電源欠壓異常保護等功能,可全面防止出現故障。

特點

・輸出功率(BTL模式)

2×20W (VDD=14.5V, RL=4Ω, THD+N=1%)

2×30W (VDD=24V, RL=8Ω, THD+N=1%)

2×40W (VDD=24V, RL=8Ω, THD+N=10%)

・輸出功率(PBTL模式)

50W (VDD=22V, RL=4Ω, THD+N=1%)

60W (VDD=24V, RL=4Ω, THD+N=1%)

80W (VDD=24V, RL=4Ω, THD+N=10%)

・單電源系統,4.5V-24V寬電壓輸入范圍

・超過90%效率,無需散熱器

・可選輸出模式:BD和Hybrid

・擴頻功能,免電感濾波

・模擬差分/單端輸入,輸出模式立體聲/單聲道可選

・可選增益:32dB/17.6dB

・保護功能:過壓/過流/過熱/欠壓異常,直流檢測 和短路保護

・無鉛無鹵封裝,TSSOP28-PP

應用

・條形音箱   ・無線智能音箱 ・便攜式音箱

・消費類音頻應用 ・拉桿音箱

・LCD電視/監視器

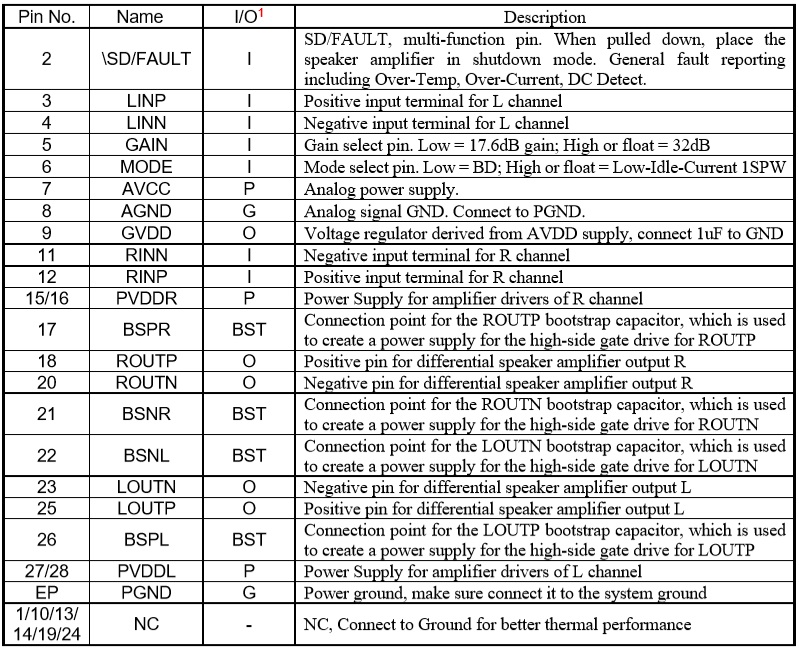

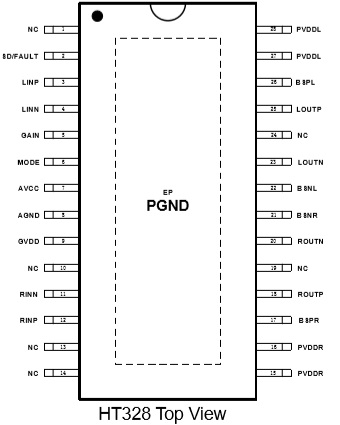

管腳排列及定義

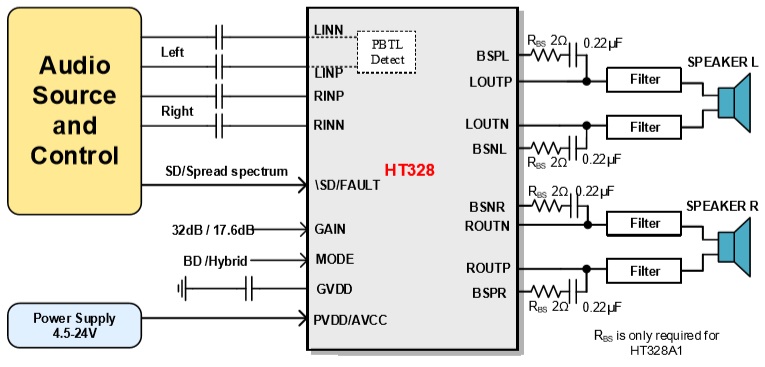

典型應用原理圖
