當前位置:首頁->產品展示->功放IC->CS83705(單雙節鋰電池供電內置升壓18W單聲道音頻功放IC)
產品名稱: CS83705(單雙節鋰電池供電內置升壓18W單聲道音頻功放IC)
封裝形式: EQA-16
兼容型號: CS83702
產品功能: 18W/2.8V-5.5V(內置升壓模塊)/3Ω或26W/7.4V(內置升壓模塊)/2Ω
產品規格書下載: CS83705.pdf
在線客服:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品:  申請樣品

    詳細介紹

概要

CS83705E是一款適用于單雙節鋰電池供電和12V適配器雙電源供電應用 ,固定增益 ,帶三種防破音模式 ,AB/D切換,靜音功能,內置BOOST升壓模塊的R類單聲道音頻功率放大器。在雙節鋰電池供電(7.4V)的情況下,CS83705E可以驅動低至2Ω的揚聲器,最大輸出26W的恒定功率;CS83705E AB類D可切換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾,為終端產品提供了極致的功率輸出.

CS83705E的全差分架構和極高的PSRR有效地提高對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊,以及CS83705E采用專有的AERC((Adaptive Edge Rate Control)技術,在音頻全帶寬范圍內極大地降低了EMI的干擾,對60cm的音頻線,在FCC的標準下具有超過20dB的裕量,另外CS83705E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。

CS83705E提供了纖小的的EQA16L封裝形式供客戶選擇,封裝尺寸和ESOP8一致 ,其額定的工作溫度范圍為-40℃至85℃。

描述

內置BOOST模塊R類結構,集成AB類D類兩種模式

輸出功率

PO   at  10% THD+N, VIN = 3.7V

  RL = 3 Ω+22µH  18W(D MODE NCN OFF)

PO   at  10% THD+N, VIN = 7.4V

 RL = 2Ω+22µH  26W(D MODE NCN OFF)

PO   at  10% THD+N, VIN = 8.4V

  RL = 2Ω    17W(AB MODE)

優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力

工作電壓范圍: 2.7V~12V

擴頻功能

管腳兼容CS83702E

固定64倍增益,集成10K輸入電阻,640K反饋電阻

內置三種防破音模式

無需濾波的Class-D結構

最高93%的效率(Vbat=7.4V)

高電源抑制比(PSRR):在217Hz下為70dB

啟動時間 (200ms)

靜態電流   (22mA)

低關斷電流 (10µA)

過流保護,短路保護和過熱保護

應用

便攜式藍牙音箱

拉桿音箱

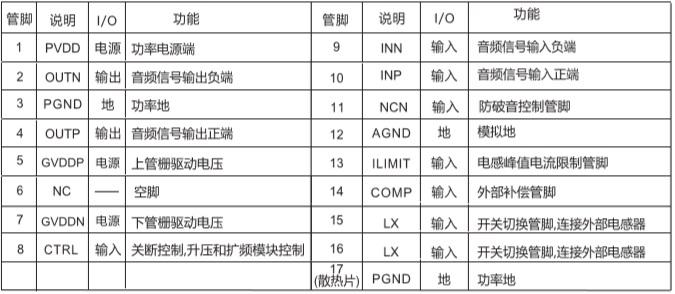

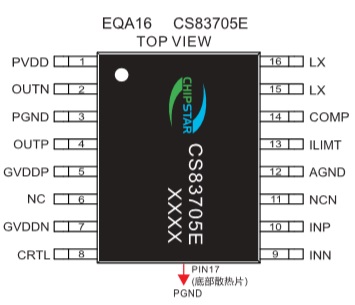

管腳排列及定義

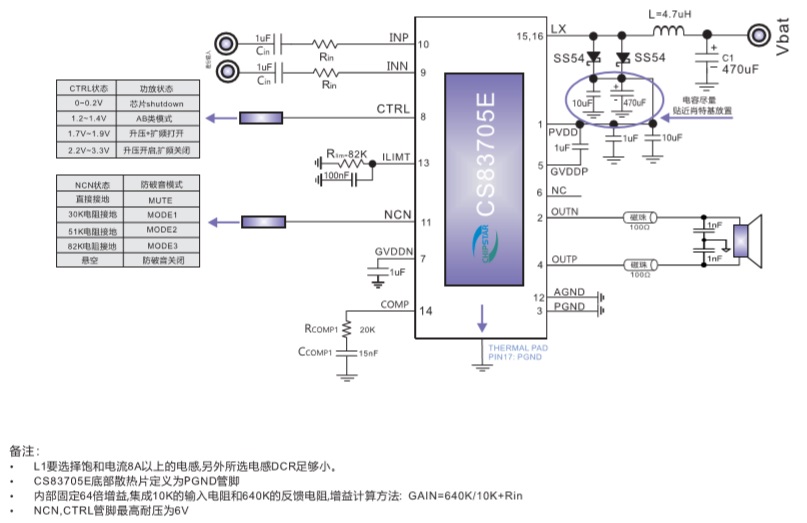

典型應用圖



    您可能對以下產品感興趣
產品型號 功能介紹 封裝形式 工作電壓 備注 兼容型號
IU8689 2X75W/24V/4Ω/THD10%或145W/28V/3Ω/THD10% EQA-28(散熱片在背部) 5V-28V 低空載電流,AM抑制功能,帶主從模式,145W單聲道、2X75W立體聲D類音頻功放
IU5706 寬輸入范圍(4.5V-24V)同步升壓控制器,支持高達36V的輸出電壓。 EQA-16 4.5V-24V 具有寬輸入范圍的低靜態電流同步升壓DC-DC控制器
CS5918 CS5918R是一款5V輸入,支持單節鋰電池或鋰離子聚合物電池的降壓 充電管理IC。 CS5918R集成功率MOS,采用同步開關架構,使其在應 用時僅需極少的外圍器件,可有效減少整體方案尺寸,降低BOM成本。CS5918R轉換器具有2A的充電電流能力,充電電流可以通過外部電阻靈活可調。 SOT23-6 3.5V-7.0V 具有輸入自適應電流限制,2A 同步降壓型鋰電池充電管理IC
CS8685 2X75W/24V/4Ω或2X100W/28V/4Ω(峰值) EQB-32 5V-30V 低空載電流、AM抑制功能、帶主從模式、80W立體聲大功率D類音頻功放IC
HT81696 雙鋰電8.4V:2×30W/4歐(VOUT=16V, THD+N= 10%) 或雙鋰電8.4V:52W/3歐(VOUT=17V, THD+N= 10%) TSSOP-28 2.7V-17V 內置升壓的30W立體聲D類音頻功放 HT81698
CS8679 2X23W/15V/4Ω或33W/16V/4Ω(PBTL) EQA-16 5V-18V 擴頻功能、低空載電流、40倍增益、免濾波、2X23W/33W(PBTL) D類音頻放大器
CS83705 18W/2.8V-5.5V(內置升壓模塊)/3Ω或26W/7.4V(內置升壓模塊)/2Ω EQA-16 2.7V-12V 涵蓋單雙節鋰電和12V適配器雙電源供電應用,適用于2.7V~12V各個供電節點,三種防破音模式,AB/D切換功能,擴頻功能,靜音功能,內置升壓,恒定26W輸出功率R類單聲道音頻功率放大器 CS83702
HT328 2X40W/24V/8Ω或80W/24V/4Ω TSSOP-28 4.5V-26V 免電感濾波2×30W D類立體聲音頻功放 AD52090/TPA3110
CS8516 30W/15V/4Ω EQA-16 5V-15V 擴頻模式,靜音功能,三種防破音模式,AB/D切換,30W單聲道音頻功放
CS83702 PO at 10% THD+N, VIN = 3.7V RL = 4 Ω 10.1W(D MODE NCN OFF) 或PO at 10% THD+N, VIN = 3.7V RL = 2Ω+22µH Ω 18W(D MODE NCN OFF) EQA-16 2.7V-5.5V 擴頻模式,靜音功能,三種防破音模式,AB/D切換,內置升壓,18W單聲道音頻功放 CS83705
