| 概要
CS8685H是-款2x80W立體聲D類音頻功率放大器，這款器件在頂層設計了散熱焊盤，焊盤上連接散熱器后在供電電壓24V的情況下，最大可以輸出2x75W的連續功率；通過主從模式的設置可以讓CS8685H實現無限級聯，從而實現系統的多路輸出；CS8685H具備先進的EMI抑制技術，它采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。CS8685H內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。CS8685H最高可達93%以上的效率，40V以上的耐壓設計微芯片提供了超高的可靠性，可以有限的降低生產過程中的不良比例。
CS8685H提供了特殊的EQB32封裝形式供客戶選擇，合適的封裝尺寸為客戶安裝散熱器件提供了最大的方便，其額定的工作溫度范圍為-40℃至85℃。
描述
輸出功率（THD+N=10%）
VDD = 24V@RL = 4 Ω 2x75W
VDD = 28V@RL = 4 Ω 2x100W(峰值）
輸出功率（THD+N=1%）
VDD = 22V@RL = 4 Ω 2x50W
VDD = 24V@RL = 4 Ω 2x62W
VDD = 26V@RL = 4Ω 2x70W
VDD = 28V@RL = 6Ω 2x60W
VDD = 30V@RL = 6Ω 2x68W
● 單電源供電，寬電源電壓范圍：5V-30V
●高可靠性設計：40V耐壓設計
● 三段增益可選
● 靜音功能控制
●主從模式可編程控制，可實現無限級聯功率輸出
● 音頻系統帶濾波網絡(luò )，靜態電流小于15mA@24V
● 多重開關頻率可選，AM抑制功能
● 可編程功率限制
● 良好短路保護和具備自動恢復功能的溫度保護
● 良好的失真和防噗聲功能
●增強型封裝設計：頂層散熱焊盤的特殊設計
● 差分輸入
●符合汽車的應用要求
車載音頻、家庭音響系統、緊急呼叫、大功率戶外拉桿音箱

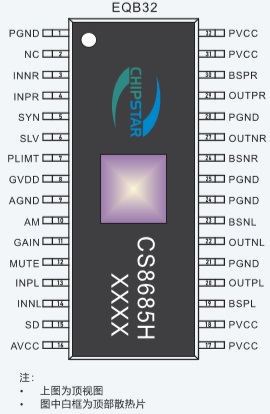

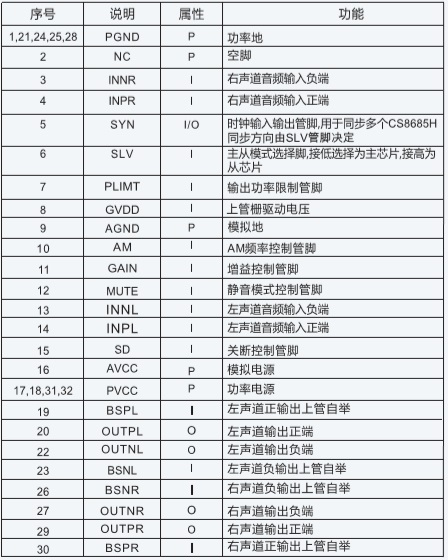

管腳排列及定義

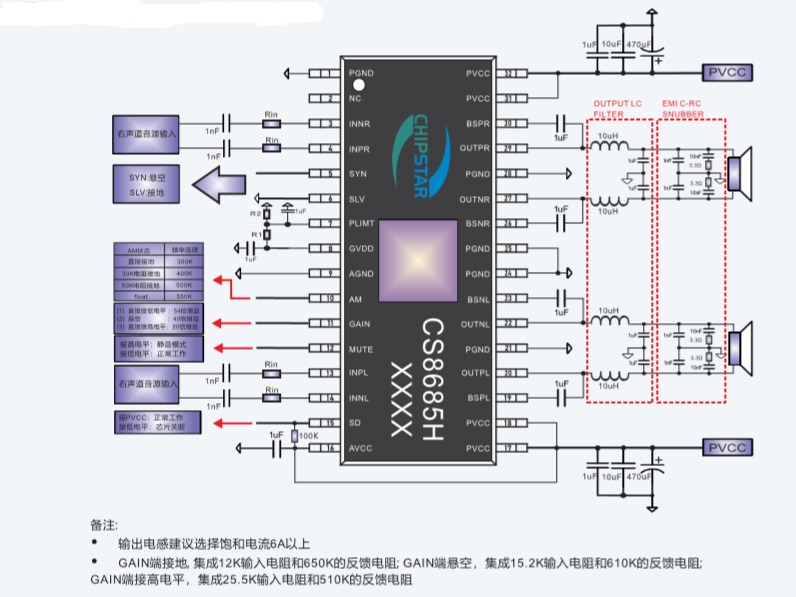

典型應用圖
|
|
| |
|
|
| |
| |
|
