當前位置:首頁->產品展示->功放IC->CS8676(擴頻功能、低空載電流、免輸出電感、2X20W雙聲道/40W單聲道D類音頻功放IC) |
|
|
產品名稱: |
CS8676(擴頻功能、低空載電流、免輸出電感、2X20W雙聲道/40W單聲道D類音頻功放IC) |
封裝形式: |
ESOP-16 |
兼容型號: |
|
產品功能: |
2X20W/12V/4Ω或33W/16V/4Ω |
產品規格書下載: CS8676.pdf |
|
在線客服: |
|
|
申請樣品: |
申請樣品 |
|
|
|
|
詳細介紹 |
|
|
|
概要
CS8676E是一款2x20W立體聲;在單聲道使用的情況下;最高可輸出35W高效D類音頻功率放大電路。先進的EMI抑制技術使得在輸出端口采用廉價的鐵氧體磁珠濾波器就可以 滿足EMC要求。CS8676E音頻功率放大器是為需要輸出高質量音頻功率的系統設計的,它采用表面貼裝技術,只需少量的外圍器件,便使系統具備高質量的音頻輸出功率。
CS8676E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。CS8676E可以驅動低至4Ω負載的揚聲器,最高可提供80W的連續功率;CS8676E具有高達92%的效率,使得在播放音樂(lè )的時候不需要額外的散熱器。
CS8676E提供纖小的ESOP16封裝形式供客戶選擇,可以為客戶節省可觀的PCB面積,其額定的工作溫度范圍為-40℃至85℃。
描述
● 輸出功率@單通道
PO at 10% THD+N, VDD = 12V@RL = 4 Ω 21W
PO at 10% THD+N, VDD = 15V@RL = 4 Ω 30.5W
PO at 10% THD+N, VDD = 16V@RL = 4Ω 33W
● 輸出功率@立體聲
PO at 10% THD+N, VDD = 12V@RL = 4 Ω 2X20W
PO at 10% THD+N, VDD = 13V@RL = 4 Ω 2X22W
PO at 10% THD+N, VDD = 15V@RL = 8 Ω 2X15W
PO at 10% THD+N, VDD = 9V@RL = 4 Ω 2X11W
PO at 10% THD+N, VDD = 7.4V@RL = 4Ω 2X7.2W
● 較大的電源電壓范圍5V~18V
● 效率高達92%,無需散熱片
● 固定40倍增益,集成21K輸入電阻,840K的反饋電阻
● 擴頻功能
● 音頻系統帶濾波網絡(luò ),待機電流小于20mA
● 免濾波功能
● 輸出管腳方便布線布局
● 良好短路保護和具備自動恢復功能的溫度保護
● 良好的失真和防噗聲功能
● 差分輸入
封裝
ESOP16
應用
擴音設備

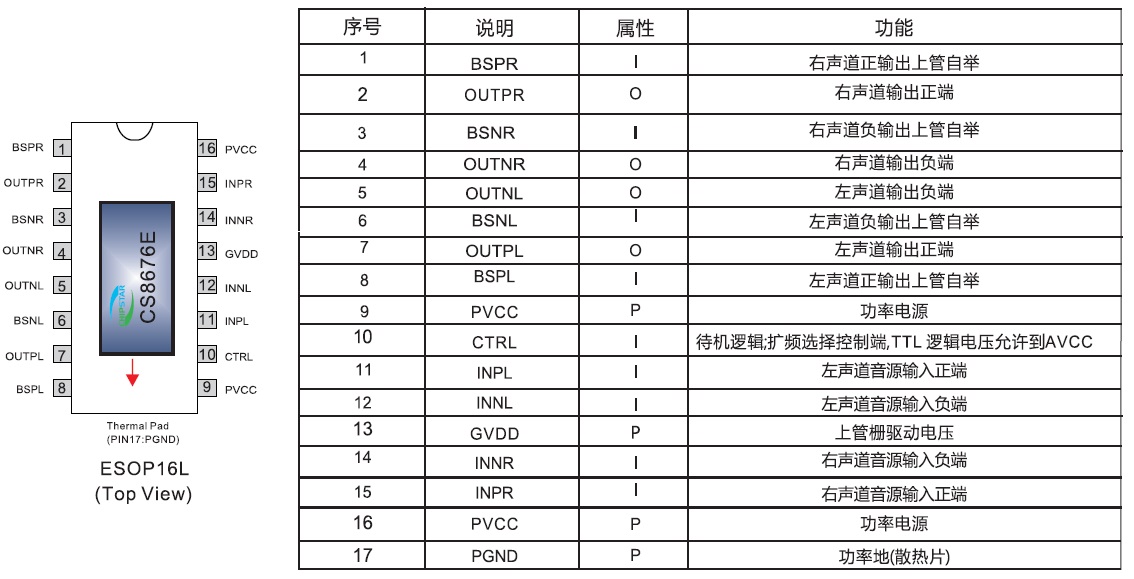

引腳排列及定義
典型應用圖

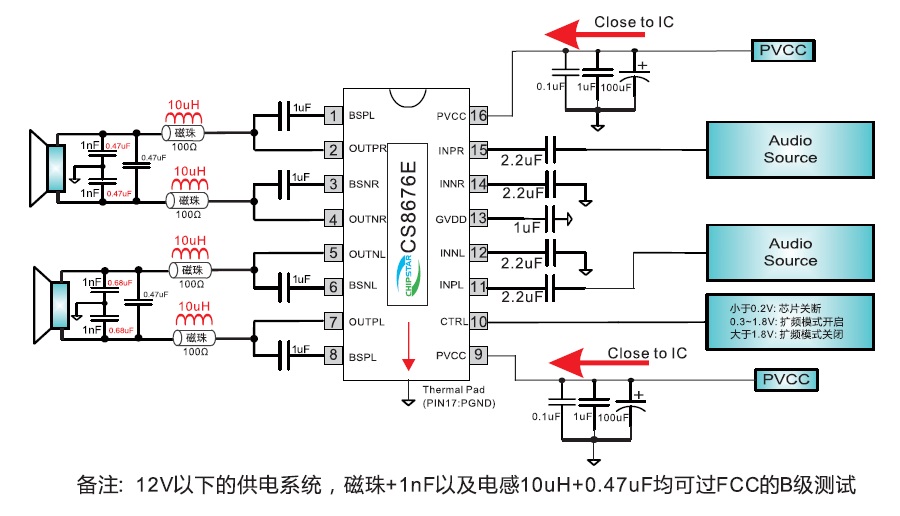

圖1 單端輸入立體聲輸出典型應用圖

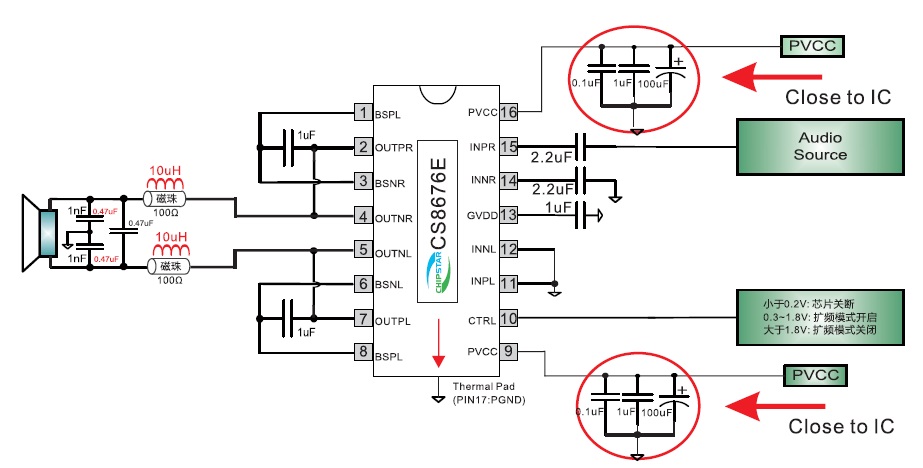

圖2 單端輸入PBTL單聲道輸出典型應用圖 |
|
|
|
|
|
|
