當前位置:首頁->產品展示->功放IC->HT878/HT878T(可任意限幅、單節鋰電池內置自適應升壓8W雙聲道音頻功放IC)
產品名稱: HT878/HT878T(可任意限幅、單節鋰電池內置自適應升壓8W雙聲道音頻功放IC)
封裝形式: TSSOP-24
兼容型號:
產品功能: 2X8.5W/2.7V-5.5V(內置自適應升壓模塊)/4Ω
產品規格書下載: HT878_HT878T.pdf
在線客服:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品:  申請樣品

    詳細介紹

概述
HT878是一款內置自適應升壓的立體聲D類音頻功率放大器,由鋰電池供電升壓至VPOUT=8V時,THD+N=1%、1kHz信號條件下,能連續輸出2×6W功率(4Ω負載);HT878T升壓至VPOUT=8.5V時,THD+N=1%、1kHz信號條件下,能連續輸出2×7W功率(4Ω負載);另外,其還支持AB類模式。
HT878內置H類升壓,可提供7.5V, 8V,8.5V三種最大輸出電壓選擇;HT878T內置G類升壓,可任意設置最大升壓值,以滿足不同的輸出功率需求。該升壓在小音樂(lè )信號時不升壓,僅當功率較大時工作,而HT878更是能提供一個適應輸出功率的電壓給D類功放。其可大幅提高系統效率,延長電池續航時間。
HT878具有可任意配置的限幅(Limiter)功能。限幅功能開啟后,即使輸入信號很大,音樂(lè )輸出也能被限制在指定的功率和THD+N之內,滿足不同音質體驗和保護喇叭的需求。
HT878還具有自動限溫控制(TFB)功能,在高功率輸出、高環境溫度、AB類模式低效率等情況下導致芯片片內溫度較高時,芯片能自動降低系統增益,避免芯片進入過溫關斷保護模式,在保證音樂(lè )品質的前提下顯著提升音樂(lè )峰值功率。
此外,HT878內部集成免濾波器調制技術,能夠直接驅動揚聲器,內置的關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

特點
・可任意配置的限幅功能
-自由配置音頻限制幅度,使輸出音頻信號限制在固定失真水平內
・內置自動限溫控制功能
-適應不同散熱條件,避免出現過溫關斷現象
・高效自適應升壓功能
-自適應功放功率的H類升壓軌(HT878),和自適應G類升壓(HT878), 延長播放時間
-可調節最大限流值,有效防止電池拉死
-最大升壓值可調(HT878為3檔固定值;HT878T則外部任意設定)
・支持AB類與D類切換
・THD+N: 0.04%(RL=4Ω, fIN=1kHz, Po=2×1.0W)
・低靜態電流:7mA, 3.7V
・輸出功率(VBAT=4.2V, fIN=1kHz, THD+N= 1%,
RL=4Ω)
2×5.5W (HT878, BST=L, 連續功率)
2×6W (HT878, BST=NC, 連續功率)
2×6.5W (HT878, BST=H, 瞬態功率)
2×7W (HT878T, VPOUT=8.5V, 連續輸出)
2×8.5W (HT878T, VPOUT=8.5V, THD+N =
10%,瞬態輸出)
・VBAT供電范圍:2.8V至5.5V
・三種增益選擇:21dB, 25.5dB, 30dB
・免濾波器數字調制,直接驅動揚聲器
・保護功能:過流/過熱/欠壓異常保護功能
・無鉛無鹵封裝,TSSOP24L-PP

APPLICATIONS
・智能音響 ・無線音響 ・便攜式音箱 ・2.1聲道小音箱 ・拉桿音箱 ・便攜式游戲機

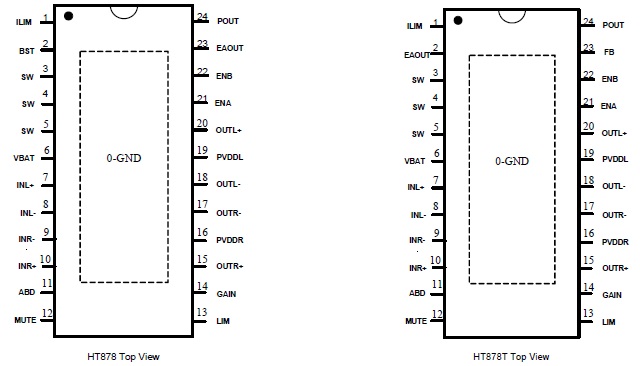

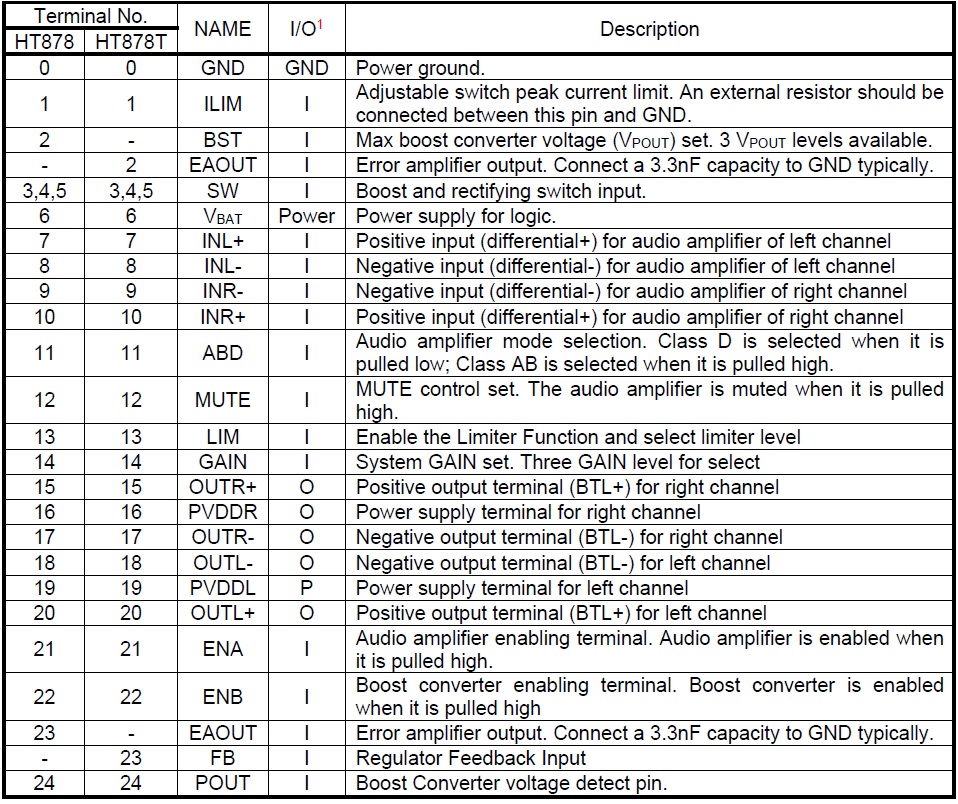

管腳定義及排列特點

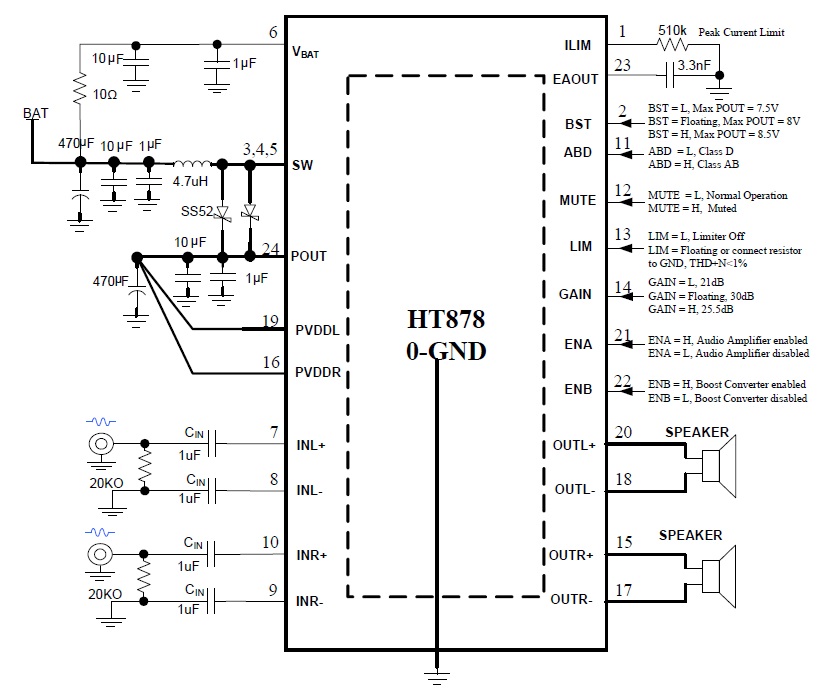

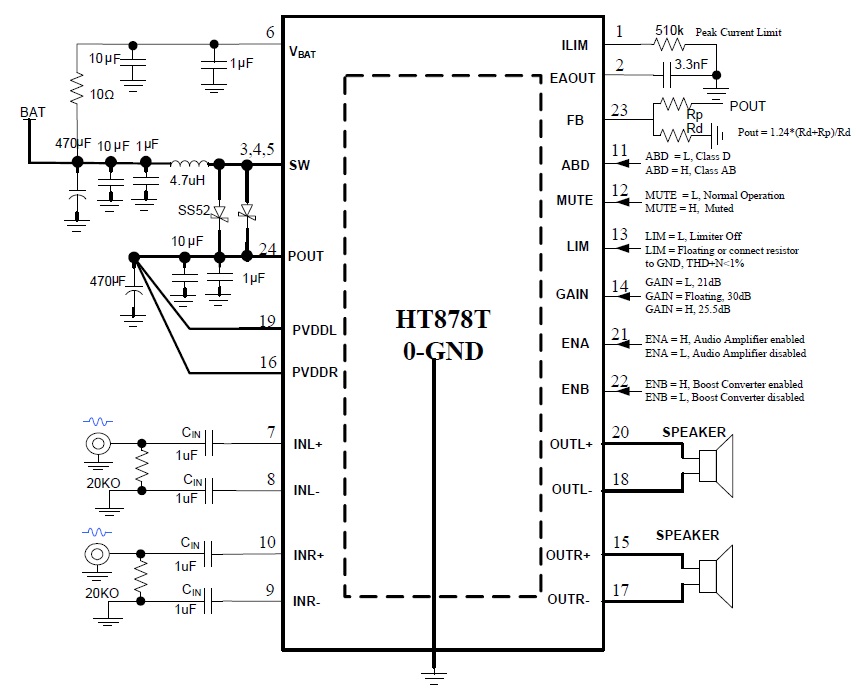

典型應用原理圖

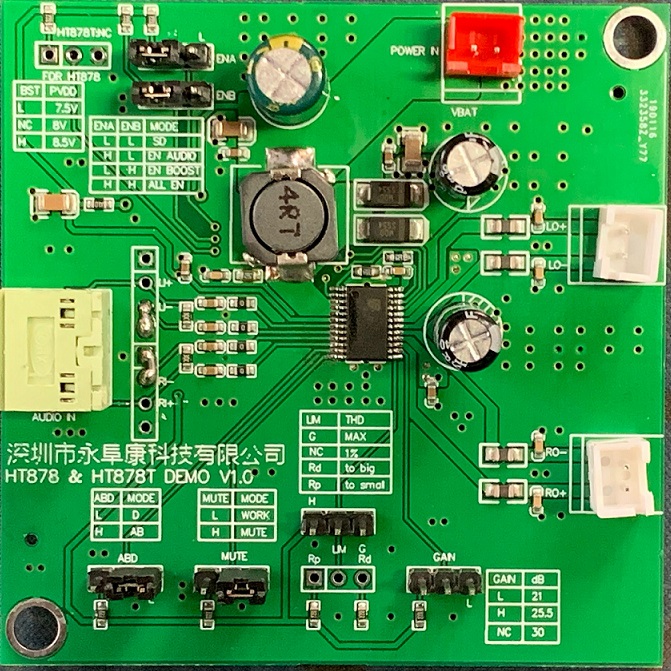

DEMO實物圖
