HT7179 是一款高功率異步升壓轉換器，集成 20mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。其開關頻率為 350kHz。HT7179 工作在 PWM 模式，但在輕載時工作在PFM模式以提高工作效率。
由于HT7179為大電流升壓IC，在SW開關時候，若 LAYOUT上寄生大，會(huì )在SW上產生較大過沖，造成芯片損壞。另外，在芯片啟動時候，若升壓后端有很大電解電容，這樣在上電工作第一下時，輸入電源通過電感和二極管到 VOUT 電容，這時會(huì )有很大的電流，如果在此時 HT7179 啟動工作，由于電感電流很大，SW開啟時候，電流不受控，同樣存在造成芯片損壞的風險。下述針對HT7179的使用情況做詳細的說明。

1、VOUT 升壓值設置

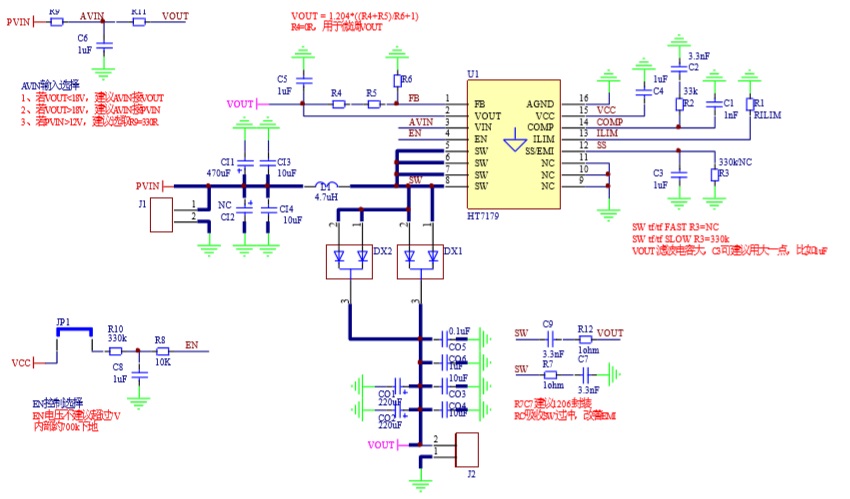

上述公式中，R4、R5、R6 為DEMO原理圖中標號。R4作用為微調目標升壓設定值。

2、VIN 管腳（PIN3）選擇

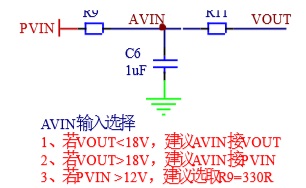

上圖中，PVIN 為外部供電電源，VOUT 為升壓目標值，AVIN 為 HT7179 PIN3。HT7179 的VIN 管腳，耐壓為18V，給整個芯片模擬部分供電。顧在實際應用當中，若 VOUT升壓設定值小于18V，建議直接將VIN管腳連接至VOUT，上圖中短接R11。若VOUT設定值需大于18V，VIN接PVIN。當PVIN大于12V，可以增加R9，R9 與C6 形成一個 RC 濾波，使得VIN 電壓更穩定。R9一般為幾百歐姆。

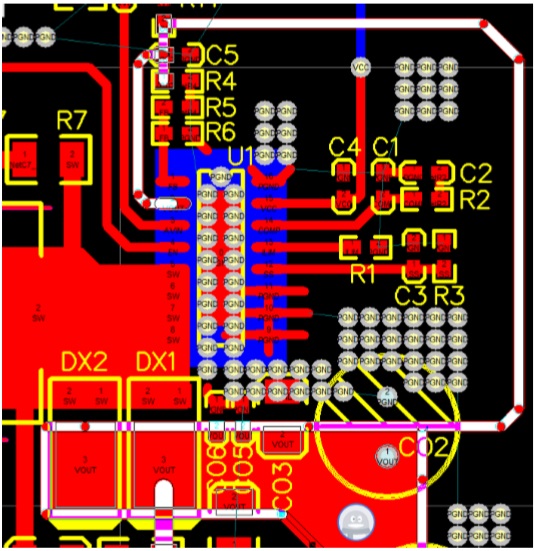

3、VOUT 管腳（PIN2）連接HT7179的VOUT管腳（PIN2），為升壓值檢測管腳，管腳本身不需要大電流流入流出， 故LAYOUT走線可以不用很粗。但考慮到此管腳有檢測OVP的功能，故建議升壓經電容濾波后再接入此管腳�？蓞⒖糄EMO布局。

4、EN（PIN4）控制

HT7179的EN為使能控制管腳，EN高電平，DCDC升壓工作，EN低電平，HT7179處于關斷模式。根據上述，在升壓后端有大電解電容時，在上電瞬間，電源需要經過功率電感和整流二極管，為 VOUT上的電解電容充電。一開始 VOUT為0V，尤其是針對PVIN開關上 電的應用，此時第一下充電電流會(huì )很大。若此時啟動HT7179，在SW 打開的第一下，電流會(huì )很大，可能造成芯片損壞的風險。

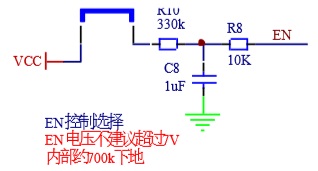

此時建議，在實際應用當中，對 EN 控制需要做延時處理。若主控有IO控制EN，建議在上電完成后，再打開EN。若實際應用當中，無主控控制EN，為一上電就需要HT7179啟 動，建議采用原理圖中連接。

VCC 為HT7179 PIN15 腳，為芯片LDO輸出。只要VIN有電壓，VCC就會(huì )產生一個電壓。 這樣在VIN上電啟動的時候，VCC跟隨VIN上升。EN通過一組RC，使得EN的上升緩于VIN，這樣形成一個時間差，使得VIN上電可以充滿VOUT再使得HT7179工作。

5、SW上RC在DEMO中，增加兩組RC，分別為SW到GND和SW到VOUT，目的是減小SW開關時候產生的過沖，保護芯片，同時可以改善EMI。注意RC封裝，R的封裝不應太小，建議1206。

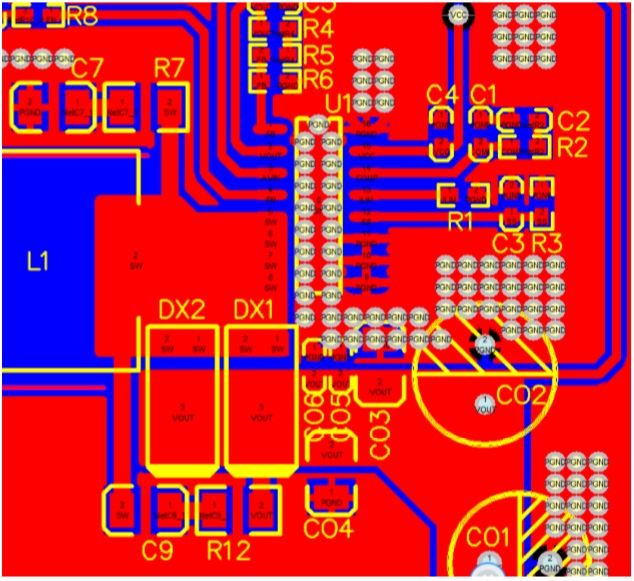

6、SW和輸出濾波SW為開關節點，LAYOUT上，SW的環路盡量小，升壓電感和整流二極管盡量靠近芯片SW管腳。整流管后，升壓輸出，濾波電容靠近二極管，且濾波電容的地，靠近芯片底部焊盤（芯片底部焊盤為HT7179的 GND）。建議參照 DEMO 布局。

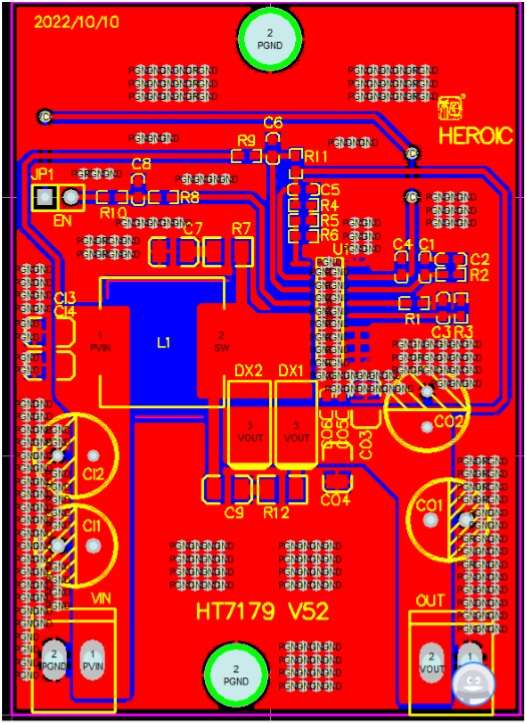

7、HT7179完整LAYOUT
