產品名稱: ACM8623(I2S輸入15W雙聲道數字功放IC)
封裝形式: TSSOP-28
兼容型號: ACM8622/ACM8625M/ACM8625P/ACM8625S/ ACM8685/ACM8628/TAS5805/AD82128
產品功能: 2×14W, 立體聲輸出(4Ω, 12V, THD+N = 1%); 2×10.5W, 立體聲輸出 (6Ω, 12V, THD+N = 1%)
產品規格書下載:
在線客服:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品:  申請樣品

    詳細介紹
概述

ACM8623一款高度集成、高效率的雙通道數字輸入音頻功放。供電電壓范圍在4.5V-15.5V,數字接口電源支持 3.3V 或 1.8V。在4歐負載下,輸出功率可以達到2×14W,PBTL 3歐負載模式下單通道可以輸出1×23W@1% THD+N。
ACM8623采用新型 PWM 脈寬調制架構,根據信號大小動態調整脈寬,在保證音頻性能前提下,降低靜態功耗, 提高效率,另外防止 POP 音的產生。
擴頻技術的應用可以大幅降低EMI輻射,在功率和喇叭線長一定的范圍內,可以用磁珠替代電感方案,從而優化成本和電路面積。
ACM8623高度集成了多種音效算法。內部模塊可以獨立控制,左右通道也可以獨立控制。內部集成數字、模擬增益調節,信號混合模塊,10個EQ,可編程特定頻段信號動態增強,1段AGL等多個獨立模塊,可實現多種音效。

特征
  靈活的供電電壓配置

- PVDD: 4.5V 到 15.5V

- DVDD 和 I/O 電壓: 3.3V 或 1.8V 

輸出功率

- 2×14W, 立體聲 (4Ω, 12V, THD+N =1%)

- 2×10.5W, 立體聲 (6Ω, 12V, THD+N =1%) 

出色的音頻性能

- THD+N ≤ 0.02% @1W, 1kHz, PVDD = 12V

- SNR 信噪比 107dB (A 加權)

- 底噪 ≤ 35 𝑢𝑉

- 低靜態電流 17mA @ PVDD=12V, LPD 模式

 - 90% 的效率, 6Ω 負載, PVDD=12V 

數字音頻接口

- IC 可選 4 個器件通信地址

- IS, Left-justified, Right-justified, TDM 音頻格式

- 3-線數字音頻輸入,無需 MCLK

- 輸入采樣率支持 32kHz, 44.1kHz/48kHz

- SDOUT 數字音頻輸出支持回聲消除

– AEC 或 1.1 / 2.1 sub 通道輸出 

先進的音效算法

- 支持數字/模擬增益調整

- 小音量下低音增強算法

- 輸入信號混合到左或右通道

- 左右通道獨立的2×10 個 BQs支持頻響靈活調整 

保護機制

- FAULT 狀態通過 I/0 和 I2C 寄存器輸出

- OCP 過流保護

- OTP 過熱保護

- UVLO 過壓和欠壓保護

- 數字音頻時鐘錯誤保護

應用

便攜音箱: 藍牙音箱, 語音助手音箱; 家庭音頻: 電視,聲霸,STB 盒子,家庭影院;筆記本、臺式機等

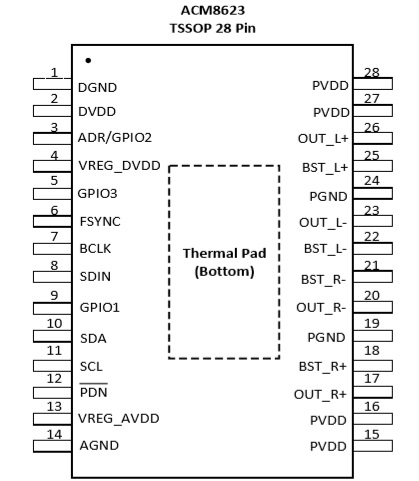

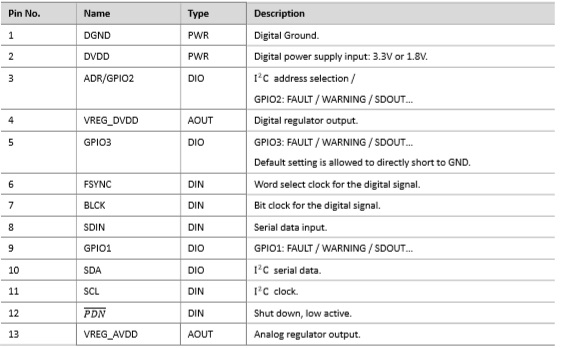

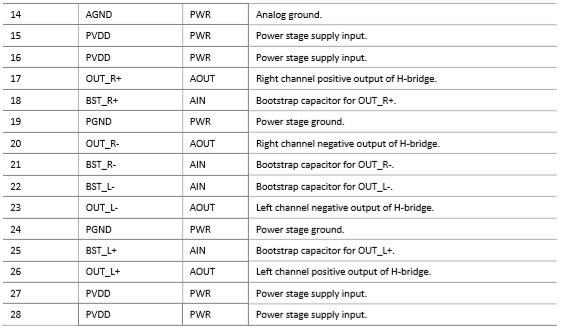

管腳配置和功能說明

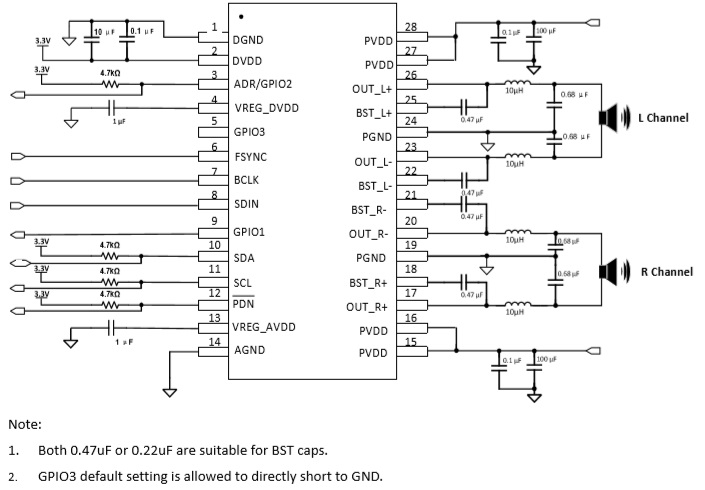

立體聲典型應用

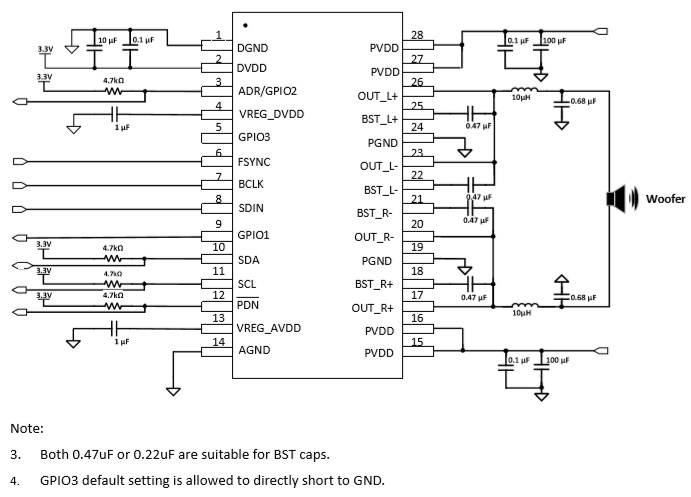

單通道典型應用
