說明
YX2235是一款同步升降壓控制器,適用于驅動高效電源轉換器中的MOSFET或氮化鎵(GaN)等功率器件。它支持高達35V的寬輸入和輸出電壓范圍, 并可在降壓、升降壓和升壓模式之間無縫轉換。 YX2235 集成了具有UVLO保護功能的上管和下管柵極驅動器。它提供可編程電感峰值電流限制和輸出平均電流限制功能,并通過ISMON提供輸出瞬 時電流監控功能。CC/CV 調節功能使其適用于電池充電系統。
YX2235支持50KHz至3MHz的超寬開關頻率范圍, 并集成展頻頻譜(FSS)功能以?xún)?yōu)EMI?蛇x的外部時鐘同步功能有利于并聯運行。它還具有外部補償、可編程軟啟動功能,可抑制啟動期間的浪涌電流。
YX2235采用4mmx4mm 32引腳QFN封裝
特性
• 寬輸入電壓范圍:4V至35V,寬輸出電壓范圍:2V至35V
• 電源轉換效率高達98%
• 超寬開關頻率范圍:50kHZ至3MHz
• 可編程輸入和輸出電流限制
• ISMON負載電流監控
• CC/CV調節能力
• 支持Si FET或GaN FET的5V驅動電壓
• 柵極驅動器:0.6Ω下拉電阻,1.2Ω上拉電阻
• 驅動電源軌UVLO保護
• 展頻頻譜(FSS)
• 可編程軟啟動功能
• 集成高精度(±1%)1.8V參考電壓源
• 上電正常指示
• 4x4mm QFN-32L封裝
應用
• 通用升降壓 DC-DC 轉換器 • USB Type-C 型充電器

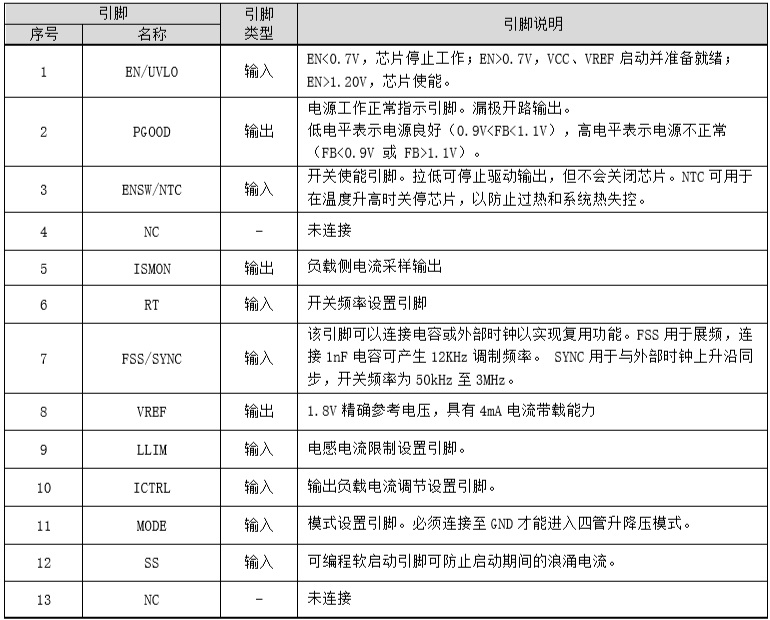

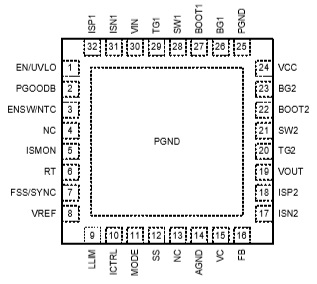

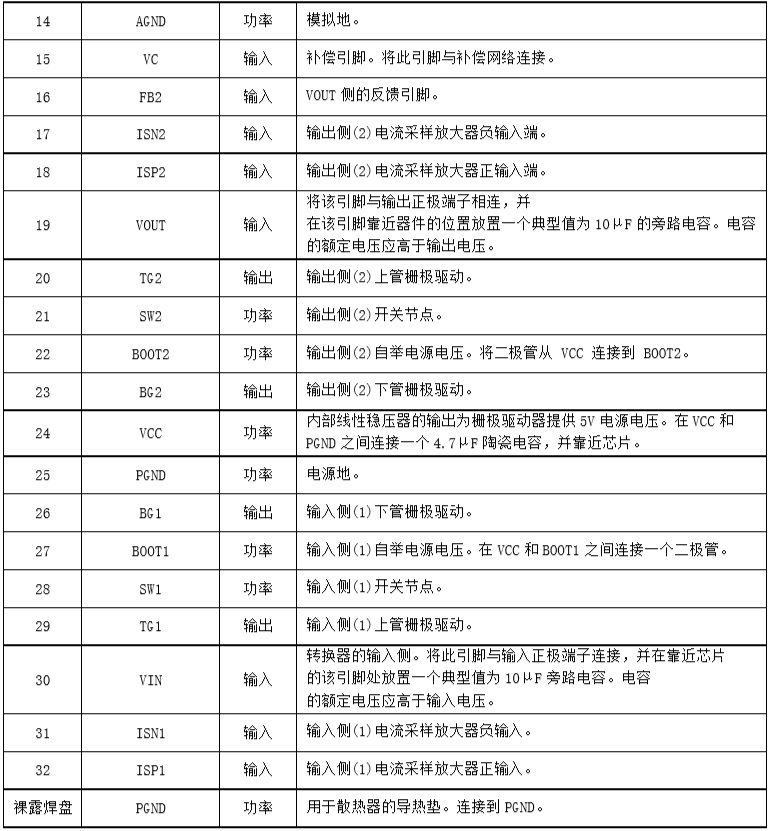

引腳配置和功能

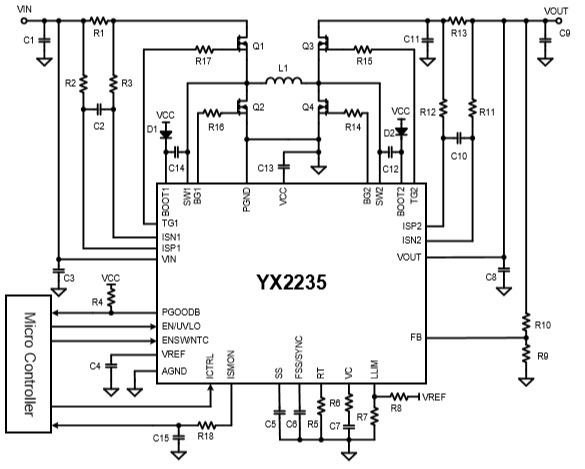

應用原理圖
