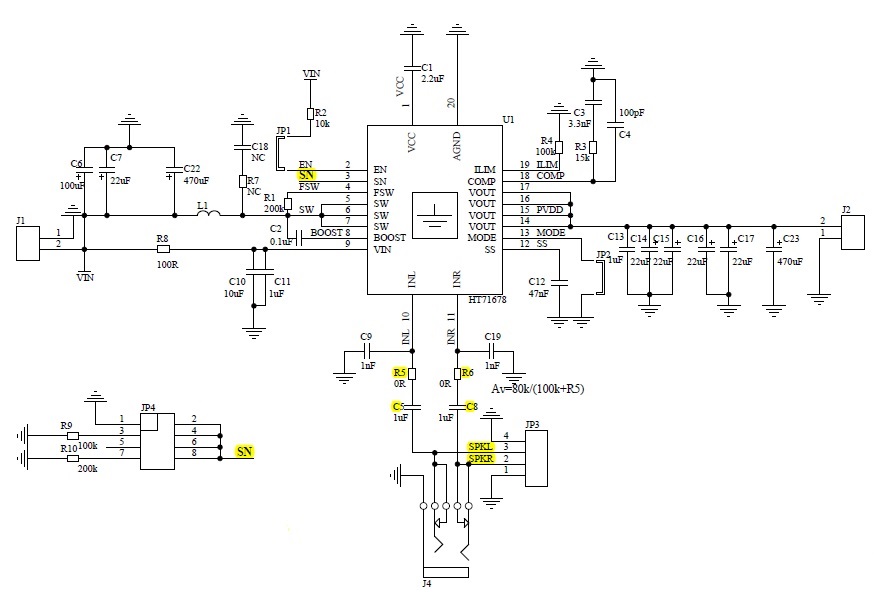

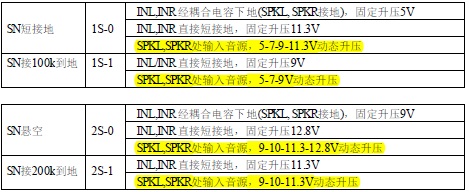

| HT71678應用原理圖及動態升壓設置方式 |
|
|
| 文章來源：永阜康科技 更新時間：2019/7/12 10:46:00 |
在線咨詢： |
| |
使用動態升壓、在播放較小的適耳音量時，較傳統升壓芯片，電池播放時間可延長10%-30%；搭配D類功放IC-HT876,可以實現單節鋰電2*10W的持續功率輸出。 |
| |
|
|
|
|
|
| |
| |
| |
 |
