產品名稱: |
HT71678(帶音頻信號檢測和輸出關斷的13V、10A自適應同步DC-DC升壓IC) |
封裝形式: |
QFN-20 |
兼容型號: |
|
產品功能: |
帶音頻檢測和輸出關斷的13V,10A自適應H類同步升壓轉換器,帶有音頻信號檢測功能;輸入電壓范圍VIN:2.7V-13V;輸出電壓范圍VOUT:4.5V-13V;可編程峰值電流:10A
|
產品規格書下載: HT71678.pdf |
|
在線客服: |
|
|
申請樣品: |
申請樣品 |
|
|
|
|
詳細介紹 |
|
|
|
概述
HT71678是一款高功率、全集成升壓轉換器,帶有負載關斷功能的柵極驅動,集成16mΩ功率開關管和23mΩ同步整流管,為便攜式系統提供高效的小尺寸解決方案。
HT71678具有2.7V至13V寬輸入電壓范圍,可為采用單節或兩節鋰電池的應用提供支持。該器件具備10A開關電流能力,并且能夠提供最高13V的輸出電壓。
HT71678帶有音頻信號檢測功能,可根據信號幅度自適應調整升壓輸出值,以達到更高的系統整體效率。其支持10種不同的模式選擇。
HT71678采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下,HT71678工作在PWM 模式。在輕負載條件下,該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式;另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。PWM模式下,HT71678的開關頻率可通過外部電阻調節,支持200kHz至1.4MHz的范圍。
HT71678還支持可編程的軟啟動,以及可調節的開關峰值電流限制。另外,HT71678集成了輸出關斷功能的柵極驅動,在SD狀態,可完全斷開輸入電源。此外,該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護。
特點
・輸入電壓范圍VIN:2.7V-13V
・輸出電壓范圍VOUT:4.5V-13V
・可編程峰值電流:10A
・高轉換效率的自適應H類升壓
92% (VIN = 7.4V, VOUT=13V, IOUT =3A)
92% (VIN = 3.6V, VOUT=9.1V, IOUT =1A)
支持單節(1S)和雙節串聯(2S),共10種模式
給音頻功放供電時,有效延長電池播放時間
・輕載條件下兩種調制方式:脈頻調制(PFM)和
強制脈寬調試(PWM)
・集成輸出關斷的柵極驅動
・低關斷功耗,關斷電流1uA
・可調節的開關頻率:200k-1.4M
・可編程軟啟動
・輸出過壓 (14V)、逐周期過流、熱關斷等保護
・DFN20L,4.5mm*3.5mm 無鉛超薄封裝
應用
・無線音箱 ・便攜式音箱
・快充移動電源 ・電子煙
・USB TYPE-C 電源傳輸 ・拉桿音箱
・平板電腦,筆記本電腦 ・POS機終端

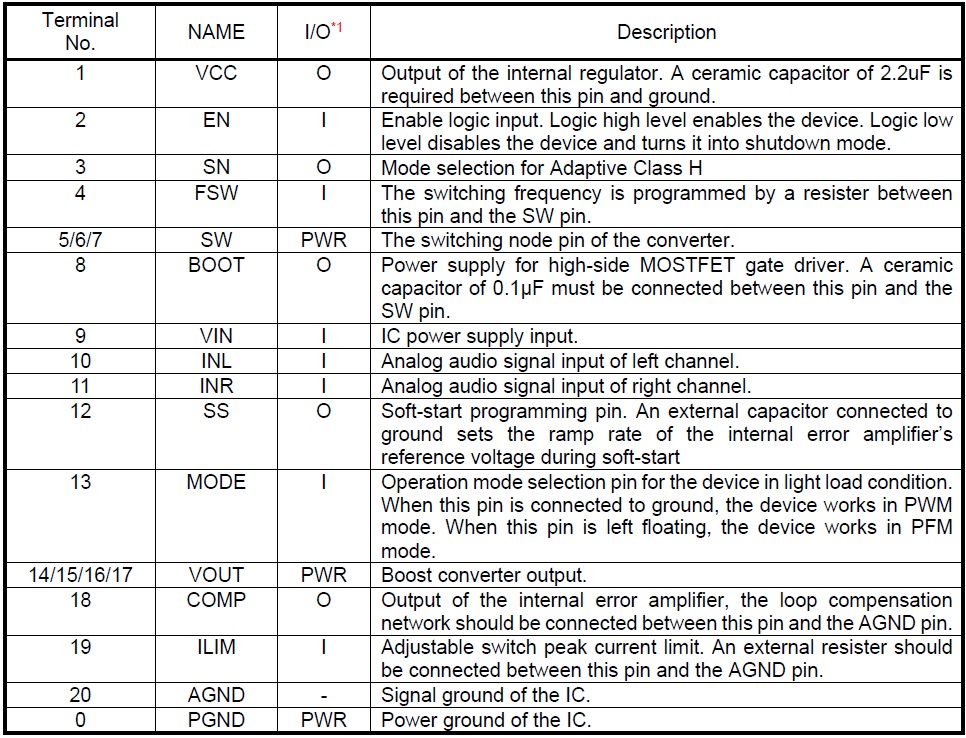

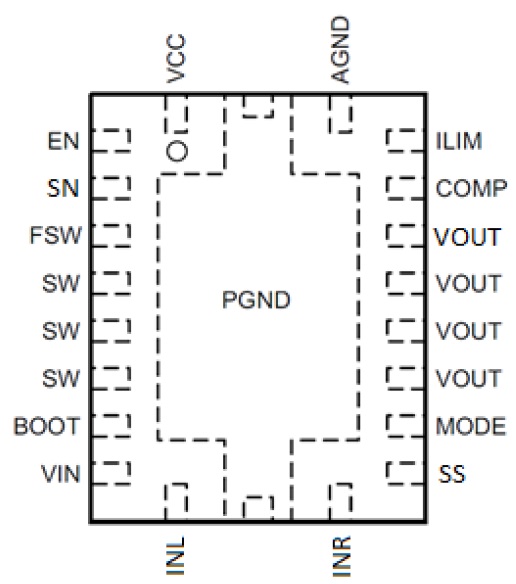

管腳排列及定義

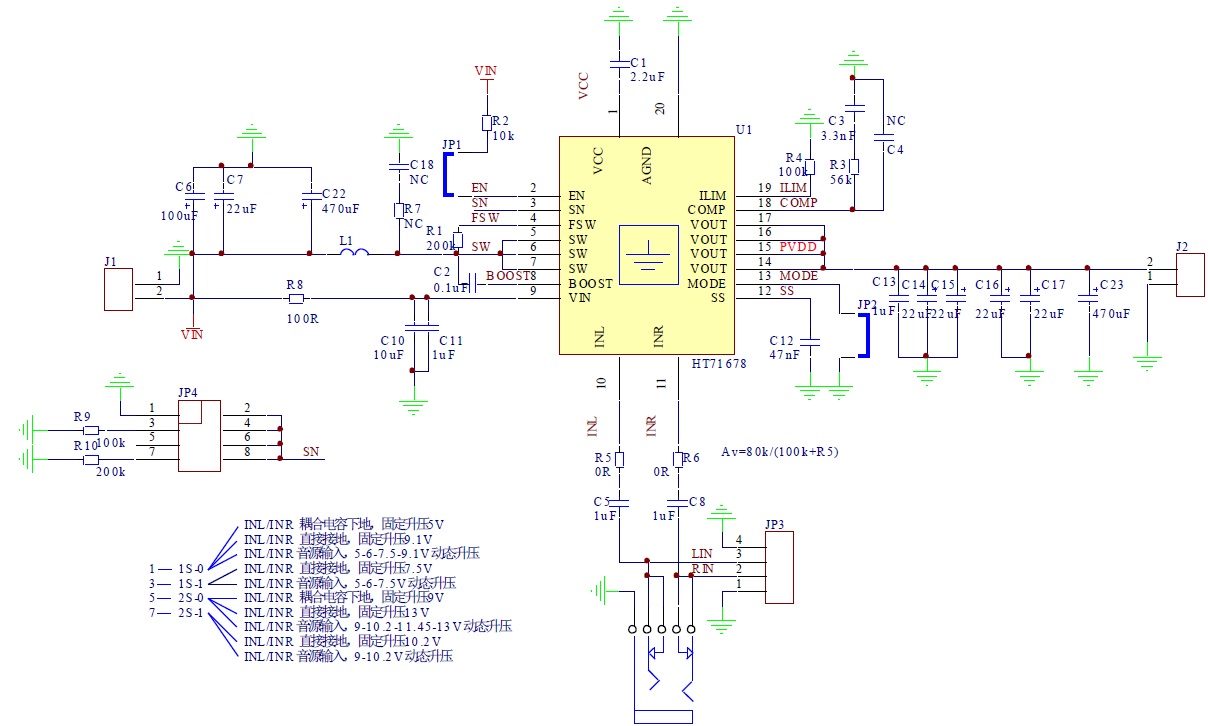

典型應用原理圖
|
|
|
|
|
|
|
