概述：
A4962KLPTR-T是三相無傳感器、無刷直流(BLDC)電機控制器，適用于外置補償 P 溝道和N溝道功率MOSFET，特別針對汽車應用而設計。

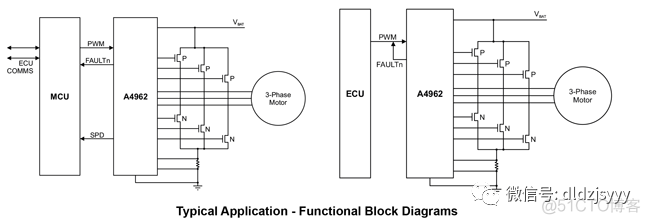

A4962 可以作為獨立控制器使用，能直接與電子控制單元 (ECU) 通訊，也可以與本地微控制器 (MCU) 一起用于緊湊系統。
電機通過阻塞換相（梯形換相）驅動，該換相無需單獨的位置傳感器，可通過電機反電動勢的監控決定。利用此無傳感器啟動方案，A4962 可用于各種電機與負載組合。
利用專用電路，A4962 可以在較寬電機轉速范圍內工作，根據電源電壓和電機容量，電機轉速可以從小于 100rpm 至大于 30,000rpm。
有幾個操作模式可供選擇，包括占空比（電壓）控制、電流（扭矩限制）控制和閉環速度控制。通過 SPI 兼容串行接口可以更改操作模式和控制參數。電機操作由可編程 PWM 輸入控制，該輸入可用于確定電機運行狀態，并提供已選運行模式的比例輸入。集成診斷提供欠壓、過溫和功率橋故障的指示，并可以在大部分短路情況下保護電源開關。故障由單漏極開路故障輸出指示，該輸出可用于拉低 PWM 輸入電平。
A4962 采用小型耐熱增強 20 引腳 TSSOP，并配有外露散熱焊盤。
特色及優點：
-
三相無傳感器無刷直流電機控制的FET驅動器
-
邏輯電平P-N門級驅動器（P高電平側，N低電平側）
-
電源電壓范圍 4.2 V 至 50 V
-
簡單阻塞換相實現最大扭矩
-
無傳感器（反電動勢感應）啟動與換相
-
可編程操作模式：
-
交叉傳導預防
-
寬速度范圍
-
峰值電流限制
-
單低頻 PWM 控制輸入
-
單漏極開路故障輸出
-
SPI 兼容接口提供：
-
配置和控制
-
可編程死區時間
-
可編程進相運行
-
詳細的診斷報告
應用
具體型號為：A4962KLPTR-T |
