當前位置:首頁->產品展示->馬達驅動IC/步進電機控制芯片->ACM6753(18V/3A三相無感BLDC直流無刷電機驅動IC)
產品名稱: ACM6753(18V/3A三相無感BLDC直流無刷電機驅動IC)
封裝形式: QFN-24
兼容型號: ACM6754
產品功能: 18V、3A三相無刷無感驅動、180˚正弦,集成驅動算法+預驅+MOS
產品規格書下載:
在線客服:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品:  申請樣品

    詳細介紹

概述

ACM6753是一款18V/3A三相無感BLDC(無刷直流)電機驅動IC、180˚正弦,集成驅動算法+預驅+MOS ,內置電流檢測。

產品指標和特性

• 供電電壓范圍:5V-18V

• 上側MOS+下側MOS:250mΩ

• 3A 連續旋轉電流,4A峰值保護電流

• 連續正弦波180˚換向,支持順逆風啟動

• 基于電流檢測的反電動勢計算,無需外部電流檢測電阻

• 靈活的接口控制方式

  I2C接口,參數控制和狀態回讀

  速度控制(模擬電壓、PWM控制,I2C命令)

  FG Pin,速度指示

  DIR Pin,正反轉控制

  BRAKE Pin,剎車控制

• 內部集成LDO 提供3.3V、5V

• 休眠狀態下,待機電流<200ua

• 保護機制

  MOS管過流保護

  電機堵轉保護

  電壓過沖保護(剎車、堵轉等場景)

  供電電壓欠壓、過壓保護

  過溫保護

封裝QFN-24, 4mm×4mm

產品優勢

• 速度環控制,  速度值和調速斜率可調整

• 全集成單芯片方案

• 5個外圍元件,5電容

應用場景

• 直流落地扇,IT設備散熱風扇,冰箱風扇,水泵,空氣凈化器

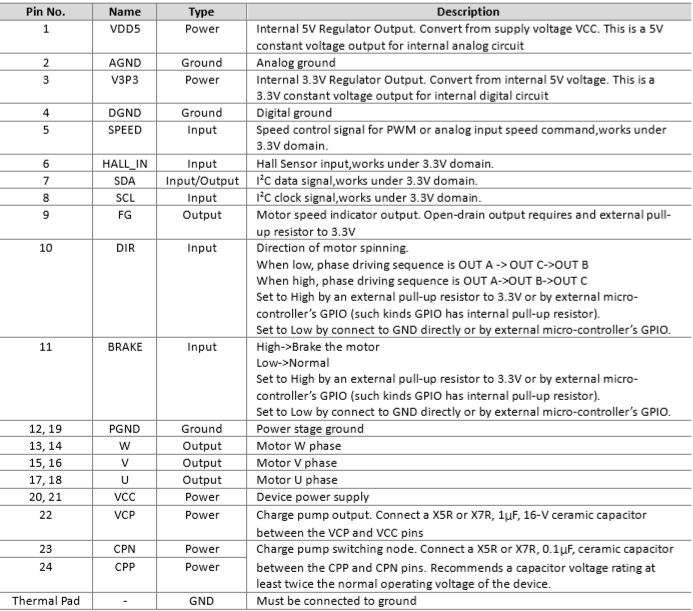

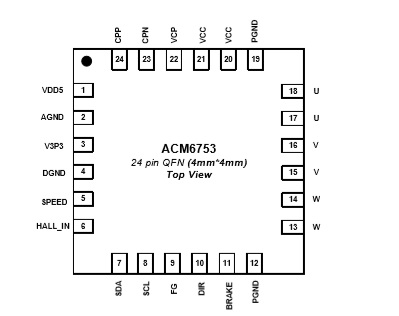

管腳定義

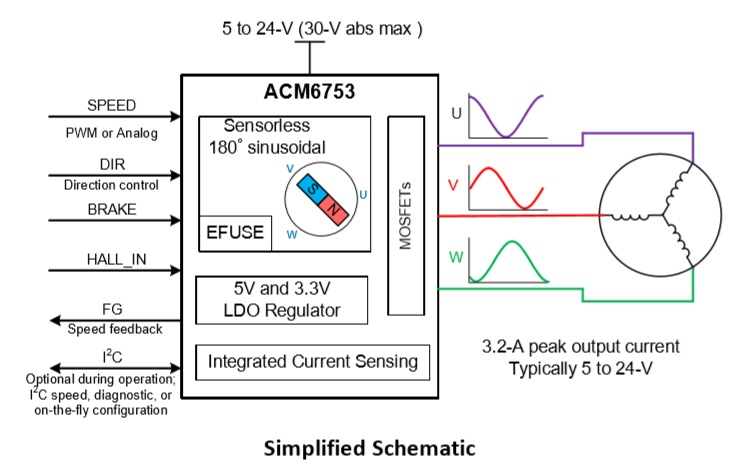

簡化應用圖

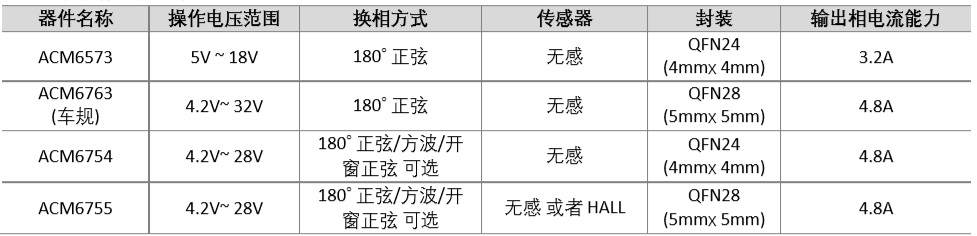

三相直流無刷電機驅動芯片產品系列:



    您可能對以下產品感興趣
產品型號 功能介紹 封裝形式 工作電壓 備注 兼容型號
ACM6755 ACM6754是一款三相無刷直流電機驅動芯片,內部集成無感三相無刷電機驅動算法、相電流檢測電流電路、柵極驅動電路以及功率MOS管. 支持最大4.8A的相電流. ACM6754/55 的高集成度以及精簡外圍特別適用于高功率密度、小尺寸、靜音要求高的三相無刷電機驅動器。 QFN-28 4.5V-28V 三相180˚ 正弦/方波, 無感或者外置霍爾的直流無刷電機驅動器, 180˚ 正弦/方波/開窗正炫可選 ACM6763
ACM6763 4.5V-32V、5A三相無刷無感驅動、180˚正弦,集成驅動算法+預驅+MOS QFN-28 4.5V-32V 三相180˚ 正弦, 無感或單霍爾,車規級無刷電機驅動 ACM6755
ACM6754 ACM6754是一款全集成、無需外置傳感器的三相無刷電機驅動IC。內部集成電機控制算法和電流/ 電壓檢測,能夠基于無刷電機旋轉過程中的反電動勢控制電機靜音/ 高效旋轉。 QFN-24 5V-28V 三相180˚ 正弦/方波, 無感或者外置霍爾的直流無刷電機驅動器 ACM6753
ACM6252 ACM6252是一款外置霍爾傳感器的單相無刷電機驅動IC。內部集成電機控制算法和電流檢測,能夠基于霍爾信號控制單相無刷電機靜音/ 高效旋轉。內部集成4顆小于500mΩ的MOS保證1.2A電流輸出的情況下優異的熱性能。 TSSOP-16/DFN-10 3.3V-18V 正弦波或方波驅動,外置霍爾的12V/1.2A單相無刷直流電機驅動器 APX9230/M8121
IU9019 概要 IU9019為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。CS9016C有兩路H橋驅動,可以驅動兩路刷式直流電機,一個雙極步進電機,多個螺線管或者其它感性負載。 TSSOP-16 2.7V-15V 高性?xún)r(jià)比的雙通道H橋電機驅動芯片 DRV8833/CS9016
CS9022 CS9022E是一款有刷直流電機驅動器,適用于打印機、電器、工業設備以及其他小型機器。 SOP-8 6.5V-38V PWM控制,3.8A 刷式直流電機驅動器 DRV8870/A4950
CS9018 CS9018C為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。CS9018C有兩路H橋驅動,可以驅動兩路刷式直流電機,一個雙極步進電機,多個螺線管或者其它感性負載 。 TSSOP-16 4V-18V 雙通道H橋電機驅動芯片 DRV8833
CS9020 CS9020T是專為攝像機,消費類產品,玩具和其它電壓,或者電池供電的運動控制類應用提供了一個集成的電機驅動器解決方案。 DFN-8 1.8V-7V 低電壓?jiǎn)瓮ǖ繦橋電機驅動芯片
CS9016 CS9016C為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。 TSSOP-16 2.7V-11V 雙通道H橋電機驅動芯片 DRV8833
ACM6753 18V、3A三相無刷無感驅動、180˚正弦,集成驅動算法+預驅+MOS QFN-24 5V-18V 5-18V無感三相無刷電機驅動器 ACM6754
