簡要介紹
ACM6252是一款內置H橋功率MOS管的單相無刷電機驅動芯片. ACM6252支持可以調整的速度曲線，正弦波驅動保證直流風扇靜音高效.
ACM6252支持外部PWM占空比或者外部模擬電壓調速，調速曲線支持2段斜率可調整，軟起動, 換相過程支持軟切換, 堵轉保護（自恢復）, 兼容Hall開關或者Hall元件.

ACM6252可以在搭配一個Hall開關或者Hall元件的情況下，以正弦波或者平滑方波的形式驅動一個單相無刷風扇 (或者水泵)，內部集成4個MOS、基于Hall輸入信號的換相邏輯電路、內部可設置的調速曲線邏輯以及一個5V LDO.

ACM6252可以在外部供電3.1~18V 范圍電壓下驅動一個單相直流無刷電機, 峰值電流驅動能力可以達到1.2A.


產品性能

• TSSOP- 16(5mm×4.4mm) 封裝

• 供電電壓范圍：3.1V–18V

• 輸出電流：1.2A

• 內部集成Power FET導通電阻：500mΩ LS, 500mΩ HS

• 速度曲線 ( 多段斜率可選/ 最小轉速/ 最高轉速 均可調整)

• 軟起動方式，無啟動電流過充

• 正弦波或者方波驅動，用戶可配置

• 靈活的速度控制方式（客戶可選）：

  模擬電壓

  PWM（占空比或者頻率）

• 豐富的保護機制：MOS過流電機堵轉，電壓過沖，過溫，欠壓/ 過壓

• 極簡外圍：最簡僅需4個阻容

 • 各類保護

- 過流保護

- 堵轉保護檢測

- 欠壓/過壓保護

- 過溫保護

- 防倒灌保護

應用

風機、水泵等

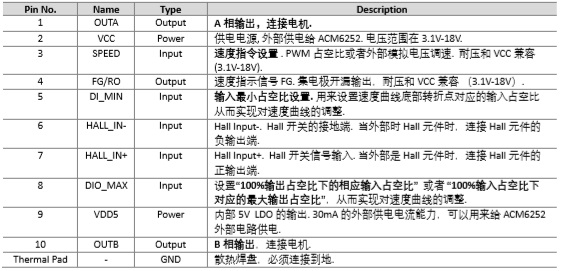

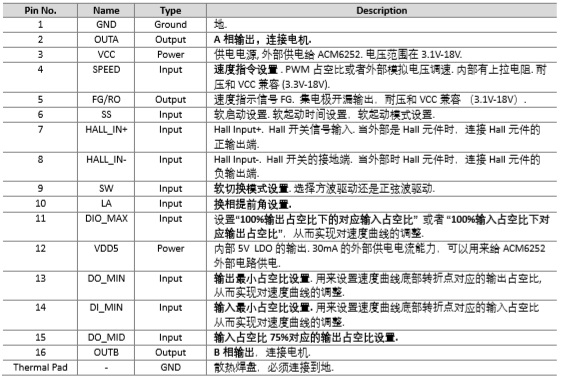

管腳定義以及管腳功能描述

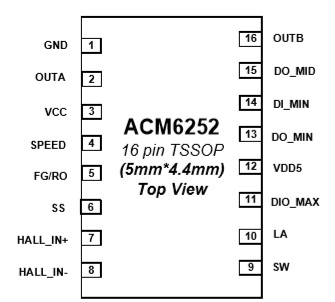

TSSOP-16版本

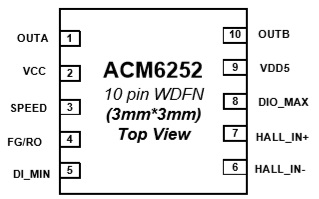

WDFN-10版本

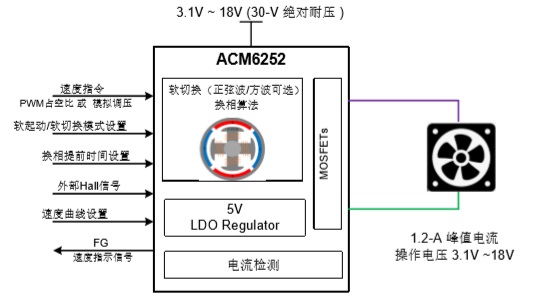

簡易應用原理圖
