引言
無刷直流電機是在有刷直流電動機的基礎上發展來的，具有無極調速、調速范圍廣、過載能力強、線性度好、壽命長、體積小、重量輕、出力大等優點，解決了有刷電機存在的一系列問題，廣泛應用于工業設備、儀器儀表、家用電器、機器人、醫療設備等各個領域。由于無刷電機沒有電刷進行自動換向，因此需要使用電子換向器進行換向。無刷直流電機驅動器實現的就是這個電子換向器的功能。
主流的無刷直流電機的控制方式目前主要有三種：方波控制（也稱為梯形波控制、120°控制、6步換向控制）和正弦波控制、FOC（又稱為矢量變頻、磁場矢量定向控制）。深圳市永阜康科技有限公司現在大力推廣一顆單相正弦波/方波直流無刷電機驅動IC-ACM6252. 工作電壓3.1V-18V、工作電流1.2A, 可覆蓋大多數中小功率（<1A）的風機、泵機類應用。
產品介紹
ACM6252是一款外置霍爾傳感器的單相無刷電機驅動IC。內部集成電機控制算法和電流檢測，能夠基于霍爾信號控制單相無刷電機靜音/ 高效旋轉。內部集成4 顆小于500mΩ 的 MOS保證1.2A電流輸出的情況下優異的熱性能。TSSOP-16封裝，管腳兼容APX9230/M8121；外圍極其簡單，不到10個阻容
產品性能
• TSSOP- 16封裝
• 供電電壓范圍：3.1V–18V
• 輸出電流：1.2A
• 內部集成Power FET導通電阻：500mΩ LS, 500mΩ HS
• 速度曲線 ( 多段斜率可選/ 最小轉速/ 最高轉速 均可調整)
• 軟起動方式，無啟動電流過充
• 正弦波或者方波驅動，用戶可配置
• 靈活的速度控制方式（客戶可選）：
模擬電壓
PWM（占空比或者頻率）
• 豐富的保護機制：MOS過流電機堵轉，電壓過沖，過溫，欠壓/ 過壓
• 極簡外圍：最簡僅需4個阻容
ACM6252應用信息
1、ACM6252腳位圖

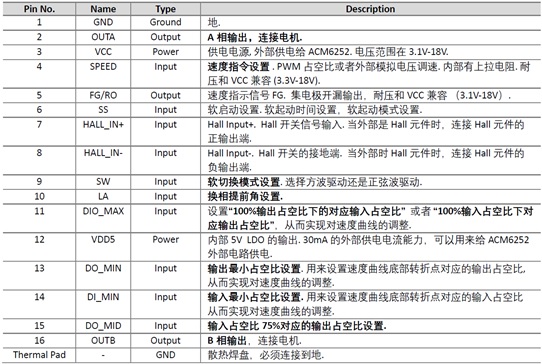

2、ACM6252管腳說明

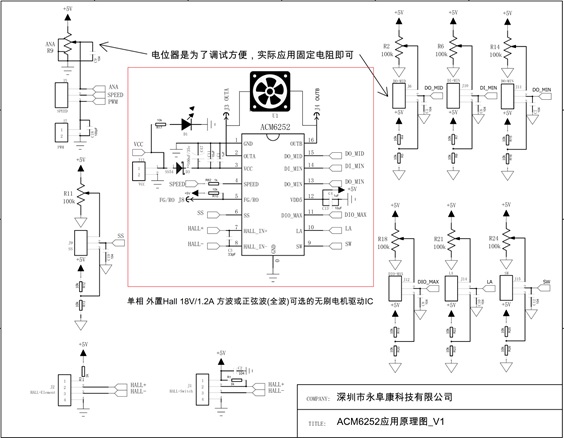

3、ACM6252 DEMO板原理圖

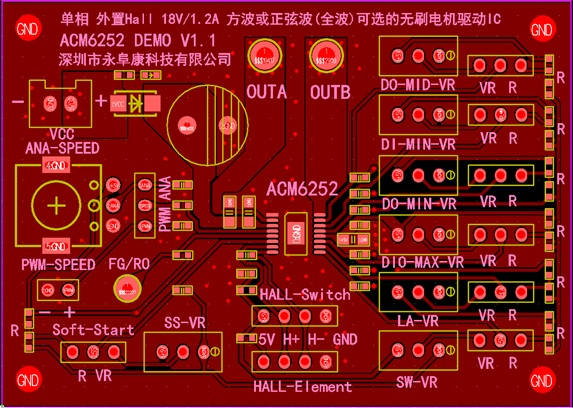

4、ACM6252 DEMO板PCB頂層設計圖

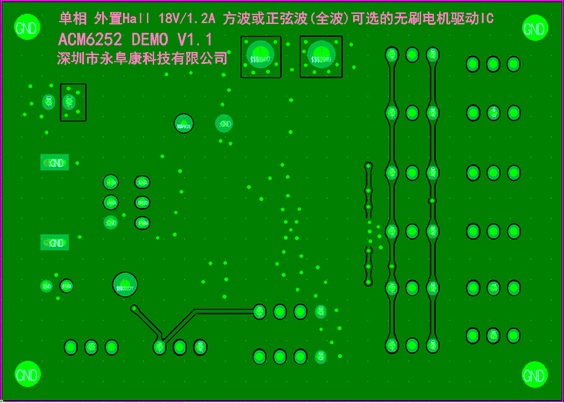

5、ACM6252 DEMO板PCB底層設計圖

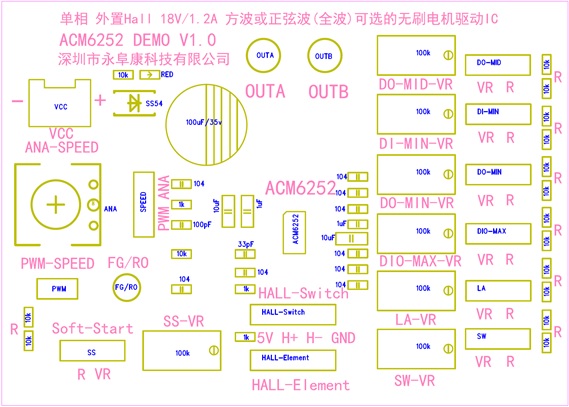

6、ACM6252 DEMO板貼片圖

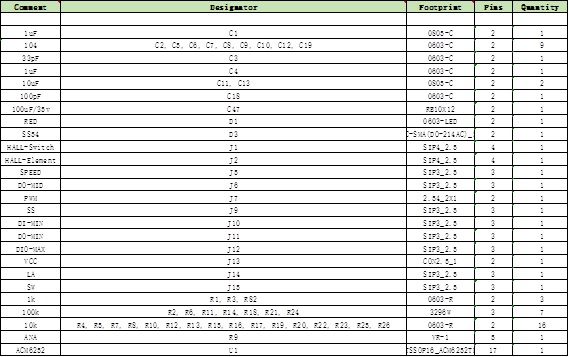

7、ACM6252 DEMO板物料清單

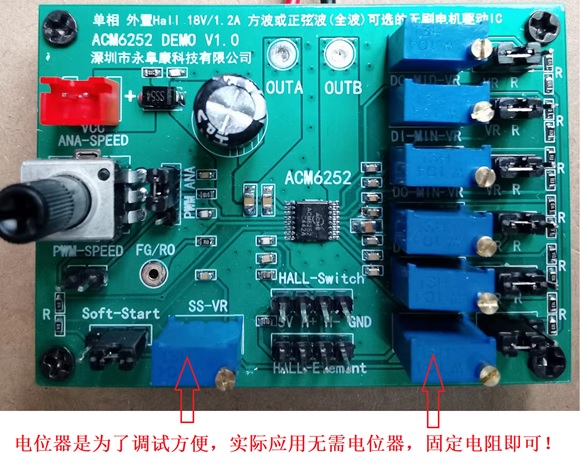

8、ACM6252 DEMO板實物圖
