DRV7308 GaN IPM:實現高效能與高可靠性電機驅動器解決方案
文章來源:永阜康科技 更新時間:2024/7/1 11:19:00
在線咨詢:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695


隨著全球對能源效率和環保要求的不斷提升,各類高壓電機驅動器在家用電器、暖通空調(HVAC)系統以及工業自動化等領域的需求愈發強勁。寬帶隙半導體材料氮化鎵(GaN)技術因其優越的物理特性而備受關注。德州儀器 (TI)近日推出了適用于 250W 電機驅動器應用的先進 650V 三相 GaN IPM-DRV7308,這款產品用于滿足家電和暖通空調 (HVAC)系統的高效能需求。同時滿足消費者對可靠、靜音、小巧且經濟實用的系統的需求。作為T(mén)I在半導體行業的一項重要創(chuàng )新,DRV7308 結合了先進的氮化鎵技術和智能功率管理功能,旨在提升電能轉換效率并降低系統成本。

卓越的效率:

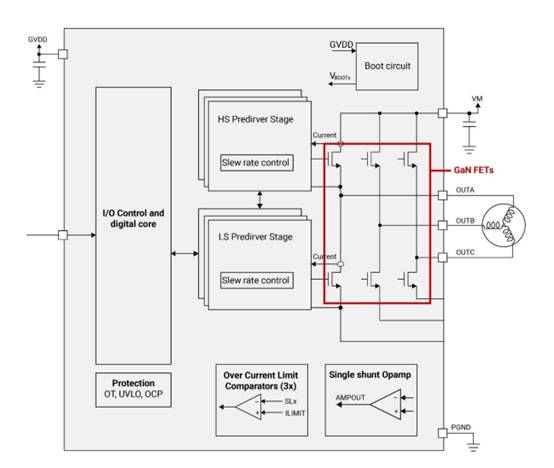

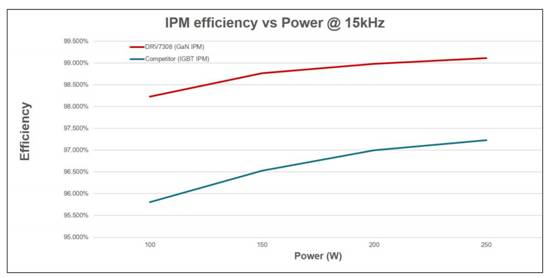

DRV7308 是一個集成了六只氮化鎵的先進智能功率模塊IPM,通過其高度集成的設計,實現了超過99%的逆變器效率,功耗可降低 50%,這一性能優勢不僅顯著提升了電機驅動系統的能效,還大幅降低了能源損耗,為用戶提供了全新的功率管理解決方案。根據德州儀器銷售與市場應用經理 Charlie Munoz 和系統工程師張宏亮在發布會(huì )上的介紹,DRV7308 實現了業內較低的死區時間和低傳播延遲(均小于 200ns),這可達到更高的脈寬調制 (PWM) 開關頻率,從而減少可聞噪聲和系統振動。這些優勢與 DRV7308 更高的功率效率和集成特性相得益彰,還能減少電機發熱問題,進而提高系統可靠性并延長使用壽命。



高功率密度與緊湊尺寸:

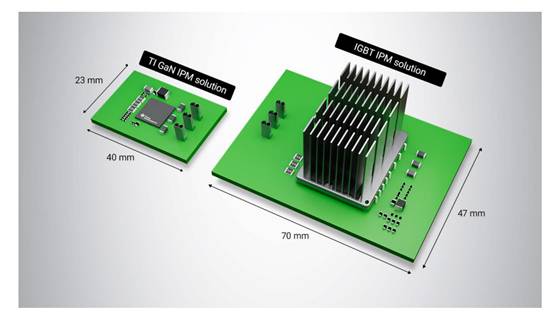

全球能源消耗的主要領域包括家電、暖風空調系統和工業驅動器。隨著全球能效標準的提高,設計工程師們面臨著如何在不增加系統成本的情況下設計更高效、更節能的小型電機驅動器的挑戰。張宏亮先生進一步補充道:“DRV7308 的發布不僅解決了這一挑戰,還大幅縮小了電路板的尺寸,比傳統的 IGBT 和 MOSFET 的智能功率模塊的電路板縮小高達55%的尺寸優勢,這些都使其成為理想的選擇,尤其是應用在空調、冰箱等家電產品中!

DRV7308采用業內較小的封裝尺寸 12*12 毫米,因其擁有更高的效率,可實現在無散熱器的情況下輸出250W 功率。

高可靠性:

DRV7308 的高效率和高度集成性大大減少了電機和驅動器的發熱量,從而提高了系統的整體可靠性和使用壽命。除了效率提升外,DRV7308 還集成了多種保護功能,包括每個氮化鎵 FET 的短路保護和電機驅動器的二級電流保護,進一步提高了系統的可靠性和穩定性。

高壓家用電器及 HVAC 系統的設計人員正努力達成更高的能效標準,以期支持全球環境可持續發展目標。同時,他們也致力于滿足消費者對可靠、靜音及小巧系統的需求。借助德州儀器全新的 GaN IPM,工程師能夠設計出滿足所有這些期望并以出色效率運行的電機驅動器系統。

DRV7308解決了客戶在設計高壓電機驅動系統的難題。從高壓的功率變換到高壓檢測、高壓隔離以及高壓實時控制,TI 提供的模擬和嵌入式器件能夠形成合力,從而簡化高壓系統的設定,確保在極其惡劣的操作條件下,實行出色的效率、準確性、隔離和控制。

TI的DRV7308氮化鎵智能功率模塊現已開始小批量生產,并提供評估模塊,設計人員可以通過TI官網(TI.com)購買相關產品和查閱詳細的參考設計及應用文章。TI的氮化鎵技術將在未來的高壓電機驅動系統中發揮越來越重要的作用,助力實現更高效、更節能、更可靠的電機驅動系統。

DRV7308 智能功率模塊的發布標志著德州儀器在高效能電機驅動器市場的重要一步,為全球各行業帶來了更高效、更可靠的能源管理解決方案。隨著未來技術的進步和市場需求的不斷演變,TI 將繼續致力于創(chuàng )新,推動半導體技術在可持續發展中的應用,為客戶和合作伙伴創(chuàng )造更大的價值和效益。
