意法半導體推出尺寸緊湊的750W家電和工業設備電機驅動參考板
文章來源:永阜康科技 更新時間:2024/8/5 10:25:00
在線咨詢:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695

• STDRIVE101三相柵極驅動器芯片為電機帶來高功率密度和很低的睡眠功耗
• 組裝好的參考設計板已在意法半導體電子商城上架開售

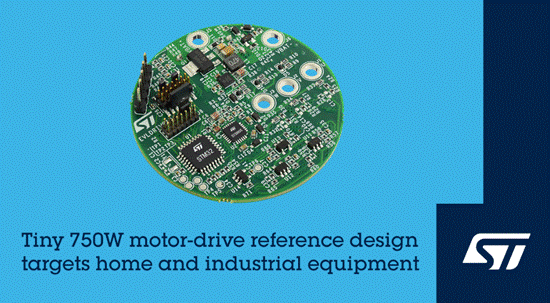

意法半導體的 EVLDRIVE101-HPD(高功率密度)電機驅動參考設計在直徑僅為 50 毫米的圓形 PCB 電路板上集成三相柵極驅動器、STM32G0微控制器和750W功率級。該板的睡眠功耗很低,還不到1uA,小巧的外形可直接裝入吹風機、手持式吸塵器、電動工具、風扇等設備,還可以輕松放入無人機、機器人以及電泵、制程自動化系統等工業設備的電驅裝置內。

該參考設計采用意法半導體穩健、緊湊的STDRIVE101 三相柵極驅動器,允許開發者自由靈活選擇電機控制方法,例如,選擇梯形或磁場定向控制 (FOC),是否用傳感器檢測轉子位置。 STDRIVE101驅動芯片由三個拉/灌電流600 mA的半橋驅動組成,工作電壓范圍為 5.5V 至 75V,可滿足任何低壓電機的驅動要求。該芯片集成了高低邊柵極驅動器穩壓電源和可配置漏源電壓 (Vds)監測保護功能,還有一個用于選擇直接高低邊柵極輸入或 PWM 控制的外部引腳。

開發人員可以利用 STM32G0 單線調試 (SWD) 接口連接微控制器交換數據,同時支持直接固件更新,修復軟件錯誤,啟用新功能。

EVLDRIVE101-HPD參考設計的電源級采用 STL220N6F7 60V STripFET F7 MOSFET功率晶體管,1.2mΩ的典型 Rds(on)導通電阻可維持驅動能效,簡化電機即插即用連接?焖偕想姽δ芸稍陔姍C閑置時斷開電源,節省電能,延長電池供電設備的續航時間。驅動芯片內置的保護功能可確保系統安全和高能效,其中包括功率級電路MOSFET功率管的Vds電壓監測,以及欠壓鎖定 (UVLO)、過熱保護和交叉導通預防。
