新唐科技推出工業級48V直驅馬達專用芯片
文章來源:永阜康科技 更新時間:2024/8/6 9:30:00
在線咨詢:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695


致力于降低服務器功耗的高效率,高風量的冷卻風扇電機驅動控制。

功效:

1.在小型芯片上實現可直輸 48V 的高轉速,高輸出的100V耐壓電路,且該芯片采用 QFN 封裝[1],可用于 48V 1U (單位) [2]尺寸40mm × 40mm的風扇電機,有助于降低 1U 服務器的功耗、并提高服務器機架的密度。

2.獨特的電流反饋控制技術實現高轉速時的低功耗和低振動,解決了傳統單相風扇電機的挑戰,從而擴展風量范圍。

3.即使在使用多個風扇電機并相互干擾的情況下,或者由于意外的外部氣流而引起的風扇電機逆轉時,也能穩定且可靠地啟動電機。

隨著人工智能的發展,數據中心和服務器的數量將大幅增加,預計10年內電力消耗量將會(huì )翻十倍以上。為了降低功耗,服務器的電源系統需要將電壓從12V提升到48V。

此外,人工智能服務器的普及需要更高的數據處理能力,而在數據中心設施中的有限空間內,則需要能夠提高服務器機架密度的薄型1U服務器。因此,適用于服務器的風扇電機需同時具備48V直輸和1U尺寸的需求。此外, 風扇電機需要以更高的轉速旋轉,以冷卻CPU和GPU因數據處理速度不斷地提高而產生的熱量。同時,需降低風扇電機功耗的上升趨勢,并減低對硬盤錯誤率造成負面影響的振動。

新唐科技將推出全新的電機驅動芯片。此芯片包含48V直輸的芯片,與服務器的48V電源系統兼容,其小型封裝可搭載到1U尺寸的風扇電機。

產品特點:

1. 此芯片采用48V直輸,可兼容服務器的48V電源系.統,進而降低數據中心的功耗。此外,此電機驅動芯片嵌入小型QFN封裝,有助于實現更高密度的服務器機架。

此次新推出的電機驅動器芯片,憑借新唐多年積累的高壓控制電路技術,在小型4mm x 4mm QFN封裝中實現100V耐壓的控制電路,并大幅減少了降壓調節器等外置部件(相較常用的24V 產品減少53%的部件)。減少功耗損失的同時,也使其適用于1U尺寸(40mm x 40mm)的風扇電機,從而提升高密度數據處理。

2. 獨特的電流反饋控制技術,實現了低功耗及低振動優勢,也擴展了高轉速時的風量范圍,解決了傳統單相電機因高扭矩波動導致的挑戰。

風扇電機需要提高轉速以冷卻 AI 服務器因高速數據處理所產生的熱量增幅。同時,需要遏制風扇電機在功耗上的上升趨勢及會(huì )對硬盤錯誤率造成不利影響的振動。

新唐科技獨特的高分辨率實時電機驅動電流及相位反饋控制技術能夠在高轉速高風量輸出的情況下,相較常規的單相電機,降低30%的功耗及20dB的振動。這有助于需要快速冷卻功能的高速大容量數據處理器。

3. 即使在使用多個風扇電機并相互干擾的情況下,或者由于意外的外部氣流而導致風扇電機逆轉時,也能穩定且可靠地啟動電機。

一般來說,單相風扇電機很難檢測到逆向轉動,因此如果發生多臺風扇相互干擾而停止轉動,或是因外部氣流等異常情況下電機進入逆向轉動時,常規產品難以重新啟動。然而,通過獨特的旋轉控制演算法,即使在比常規產品快一倍的逆向轉速下,我們的電機驅動芯片也能實現可靠且穩定的重啟。

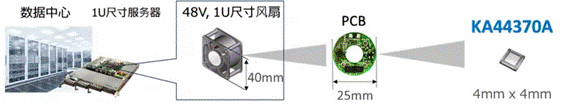

應用范例

【詞匯表】

[1] QFN封裝:

Quad Flat Non lead package,4 路無鉛小型薄型封裝

[2] 1U:

此為在 EIA 標準中規定的機架高度,1U(單位)的間距約為44.45mm
