當前位置：首頁->產品展示->功放IC->CS8330(單節鋰電/12V適配器雙電源供電、內置升壓15W單聲道音頻功放IC） |
|
|
| 產品名稱： |
CS8330(單節鋰電/12V適配器雙電源供電、內置升壓15W單聲道音頻功放IC） |
| 封裝形式： |
TSSOP-20 |
| 兼容型號： |
IU8309 |
| 產品功能： |
PO at 10% THD+N, VIN=3.7V RL=4Ω+22uH 15W(D MODE NCN OFF） PO at 10% THD+N, VIN =7.4V RL=4Ω+22uH 15W(D MODE NCN OFF） |
產品規格書下載： CS8330.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概要
CS8330C是一款可以兼顧單節鋰電池和12V適配器雙電源供電應用,適用于2.7~12V各個供電節點 ,外置增益調整,帶四種防破音模式,AB/D切換,功率限制,內置BOOST升壓模塊并且升壓模塊具備自適應升壓功能的R類單聲道音頻功率放大器。在單節鋰電池供電的情況下,CS8330C可以驅動低至4Ω的負載,最大輸出15W的恒定功率;在雙節鋰電串聯供 電的情況下CS8330C可以驅動低至3Ω 的負載 ,最大輸出18W的恒定功率 .在12V適配器的供電情況下，CS8330C BOOST模塊關閉，其功放模塊可以驅動4歐姆負載輸出20W的 功率 ；CS8330C AB類D類可切換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾,為終端產品提供了更為極致的功率輸出.
CS8330C的全差分架構和極高的PSRR有效地提高對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊,以及CS8330C采用專有的AERC((Adaptive Edge Rate Control)技術,在音頻全帶寬范圍內極大地降低了EMI的干擾，對60cm的音頻線 ，在FCC的標準下具有超過20dB的裕量,另外CS8330C內置了過流保護,短路保護和過熱 保護,有效的保護芯片在異常的工作條件下不被損壞。
CS8330C提供了纖小的的TSSOP20-PP封裝形式供客戶選擇,其額定的工作溫度范圍為-40℃至85℃。
描述
內置BOOST模塊R類結構,集成AB類D類兩種模式
輸出功率
PO at 10% THD+N, VIN = 3.7V
RL = 4 Ω 15W(D MODE NCN OFF）
PO at 1% THD+N, VIN = 3.7V
RL = 4 Ω 12W(D MODE NCN OFF）
PO at 10% THD+N, VIN = 7.4V
RL = 4 Ω+22uH 15W(D MODE NCN OFF）
PO at 10% THD+N, VIN = 7.4V
RL = 3 Ω+22uH 18W(D MODE NCN OFF）
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
工作電壓范圍：2.7V到12V
支持單節鋰電池和12V適配器雙電源供電的應用
自適應升壓功能
內置4種防破音模式
內置POWER-LIMIT(功率限制功能)
無需濾波的Class-D結構
最高84%的效率(Vbat=8.4V)
高電源抑制比(PSRR)：在217Hz下為70dB
啟動時間 (200ms)
靜態電流 (10mA)
低關斷電流 (50µA)
過流保護，短路保護和過熱保護
封裝
TSSOP20-PP
應用
便攜式藍牙音箱

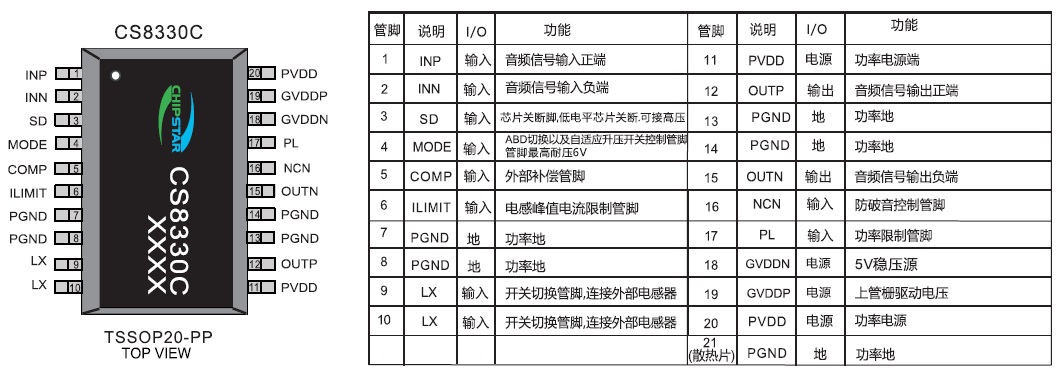

引腳排列及定義

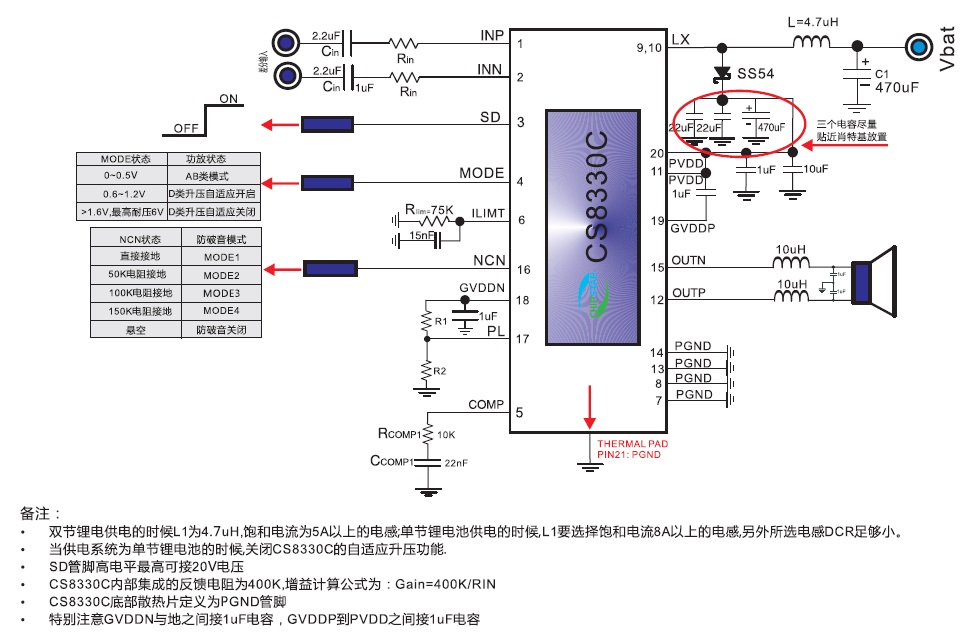

典型應用原理圖
|
|
| |
|
|
| |
| |
|
