當前位置:首頁->產品展示->功放IC->CS8683(130W單聲道D類功放IC)
產品名稱: CS8683(130W單聲道D類功放IC)
封裝形式: EQB-32(散熱片在頂部,支持外接散熱器)
兼容型號:
產品功能: 130W/30V/4Ω
產品規格書下載: CS8683.pdf
在線客服:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品:  申請樣品

    詳細介紹

D類音頻功率放大器的市場需求每年以約50%的速度增長,以高性能設備為目標應用。D類音頻放大器的高能效和低熱性等特點支持輕薄時尚的產品設計,大功率電源還可節省成本。D類放大器滿足小尺寸、低功耗、高音頻輸出的市場主流需求,從而成為音頻類產品的中堅力量。2020年一場突如其來的新冠疫情打亂了整個電子行業供應鏈的平衡,國內電子行業鬧起芯慌。從2020年9月份起,50W以上的D類功放IC價格被炒到20-30元還一片難求。

因為封裝工藝的原因,中大功率的音頻功放芯片一直壟斷在國外芯片公司的手中。常見的如TSSOP-28/TSSOP-24/ESOP-16等散熱片在底部的貼片封裝,依賴芯片本身及PCB散熱很難支持60W以上持續功率輸出。要實現更大功率的輸出,需芯片封裝支持外接散熱器,F深圳市永阜康科技有限公司大力推廣上海智浦欣最新的一款模擬輸入120W單聲道D類音頻功率放大器-CS8683H,以充分滿足戶外拉桿音箱、功放機、聲霸音箱系統大功率的使用需求。該CS8683H具有業界最高的開關速率與4.7V-50V最寬泛的供電,可實現高質量、高效率的音頻輸出;業界最佳RDS(on)比同類競品低 ,高效率支持低阻抗提高功率;采用EQB-32封裝(國內首創(chuàng )貼片封裝散熱片在頂部,支持外接散熱器),良好的散熱性能保證超大功率輸出,可實現無失真的清晰音頻。

概要

CS8683H是一款120W單聲道高效D類音頻功率放大電路.先進的EMI抑制技術使得在輸出端口采用廉價的鐵氧體磁珠濾波器就可以滿足EMC要求。CS8683H單通道音頻功率放大器是為需要輸出高質量音頻功率的系統設計的,它采用采用EQB-32封裝(散熱片在頂部),良好的散熱性能保證超大功率輸出,使系統具備高質量的音頻輸出功率。

CS8686H內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。,供電電壓在24V以?xún)?可以驅動低至2Ω 負載的揚 聲器 ,最高可提供145W的峰值功率 ;在供電電壓30V以?xún),可以驅?dòng)低至4Ω負載的揚聲器,提供130W的連續功率具有高達94%的效率。CS8683H提供纖小的封裝形式供客戶選擇,可以為客戶節省可觀的PCB面積,其額定的工作溫度范圍為-40℃至85℃。

封裝

EQB-32

描述

●  輸出功率(THD+N=10%)

VDD=24V@RL=4Ω 75W;@RL=2Ω  145W(瞬態)

VDD=28V@RL=4Ω 112W;@RL=3Ω  145(瞬態)

VDD=30V@RL=4Ω 130W

VDD=32V@RL=8Ω 80W

VDD=36V@RL=8Ω 99W

● 效率高達94%

●具有AM干擾抑制功能

● 較大的電源電壓范圍4.7V~45V

● 免濾波功能

● 揚聲器保護包括可調功率限制器加直流保護

● 輸出管腳方便布線布局

● 良好短路保護和具備自動恢復功能的溫度保護

● 良好的失真和防噗聲功能

● 三段增益可調

● 差分輸入


應用:

戶外拉桿藍牙音箱、功放機等產品

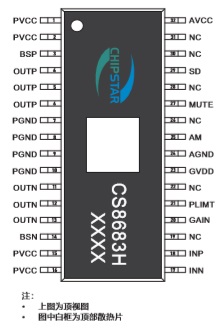

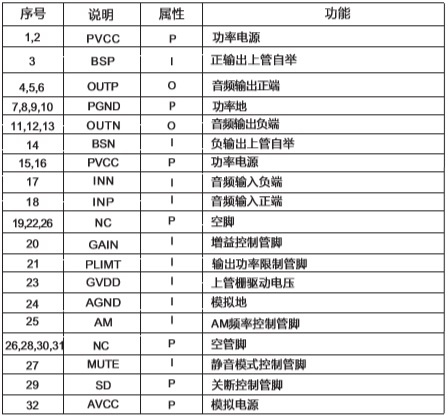

引腳排列及定義

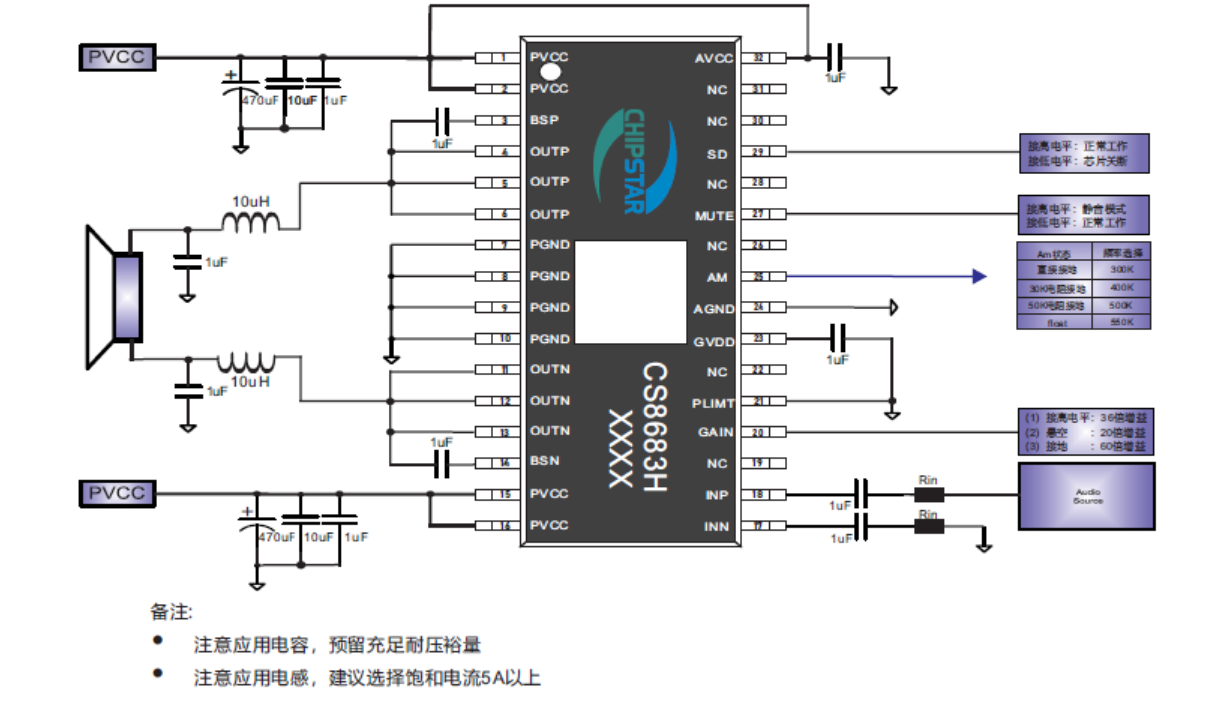

典型應用圖



    您可能對以下產品感興趣
產品型號 功能介紹 封裝形式 工作電壓 備注 兼容型號
ACM8629 2×50W,立體聲模式(4Ω, 24V, THD+N = 1%);100W,1×100W單聲道模式(2Ω, 24V, THD+N = 1%) TSSOP-28(散熱片朝上,支持外接散熱器) 4.5V-26.4V 50W立體聲/100W單聲道、數字輸入音頻功放芯片,內置DSP多種音頻處理效果
IU8689 2X75W/24V/4Ω/THD10%或145W/28V/3Ω/THD10% EQA-28(散熱片在背部) 5V-28V 低空載電流,AM抑制功能,帶主從模式,145W單聲道、2X75W立體聲D類音頻功放
IU5706 寬輸入范圍(4.5V-24V)同步升壓控制器,支持高達36V的輸出電壓。 EQA-16 4.5V-24V 具有寬輸入范圍的低靜態電流同步升壓DC-DC控制器
HT366 2×22W(VDD=14V, RL=4Ω, THD+N=10%)或34W (VDD=16V, RL=4Ω, THD+N=10%) TSSOP-28 4.5V-16V 具有防破音功能的免電感濾波2×20W D類立體聲音頻功放 TPA3110/AD52068/CS3817
CS8685 2X75W/24V/4Ω或2X100W/28V/4Ω(峰值) EQB-32 5V-30V 低空載電流、AM抑制功能、帶主從模式、80W立體聲大功率D類音頻功放IC
FS2105 2x30W @1%THD+N into 8Ω BTL at 24V TSSOP-28 4.5V-26.4V I2S數字輸入、集成EQ/DRC/音量控制2x30W立體聲D類音頻功放IC TAS5805
CS8683 130W/30V/4Ω EQB-32(散熱片在頂部,支持外接散熱器) 4.7V-45V 130W單聲道D類功放IC,具有AM干擾抑制功能
CS5328 CS5328E是一款24V耐壓,異步降壓型鉛酸電池充電管理IC。集成功 率MOS,具有最大5A的充電電流能力,充電電流可以通過外部電阻靈活可調。 EQA-28 3.6V-24V 具有太陽能板最大功率點跟蹤功能,低功耗運輸模式,電源路徑管理,
CS5038 輸入電壓范圍:3-16V,可調電壓輸出最高至22V/5A輸出 ESOP-16 3V-16V 內置MOS,14A 高效率升壓DC-DC轉換器
