當前位置:首頁->產品展示->電源管理IC->CS5517(低功耗600mA輸出DC-DC升降壓IC)
產品名稱: CS5517(低功耗600mA輸出DC-DC升降壓IC)
封裝形式: DFN-8
兼容型號: CS5518
產品功能: 輸入電壓范圍:1.8V -5.0V;輸出電壓范圍:1.2V-5.0V可調;最大電流輸出能力:0.6A
產品規格書下載: CS5517.pdf
在線客服:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品:  申請樣品

    詳細介紹

概要

CS5517T是一款超微小型、超低功耗,高效率,升降壓一體DC-DC調整器.適用于雙節,三節干電池或者單節鋰電池的應用場景.可以有效的延長電池的使用時間。CS5517T由電流模PWM控制環路,誤差放大器,比較器和功率開關等模塊組成。該芯片可在較寬負載范圍內高效穩定的工作。CS5517T的輸入電壓為1.8V至5.0V提供可調輸出電壓為(1.2V至5V)。在輸出電壓為3.3V的情況下,輸入從2.7V到4.4V,它能提供最大600mA的電流負載 . CS5517T可以通過調整兩個外加電阻來設定輸出電壓。CS5517T提供了纖小的DFN2X2_8L封裝形式 可供客戶選擇 ,其額定的工作溫度范圍為-40℃至85℃。

特性

高效率:最大效率可達到95%

最大電流輸出能力:0.6A

低功耗:靜態電流:8uA

輸入電壓范圍:1.8~5V

輸出電壓范圍:1.2~5V

開關頻率:1M

基準電壓:0.6V

軟啟動

低壓操作,可達100%占空比

PWM/PFM自動切換占空比自動可調以保持很大負載范圍內的高效率,低紋波

應用

無線耳機、健身設備、智能手表、水表與燃氣表、便攜式醫療設備以及各種電池供電的智能物聯網設備

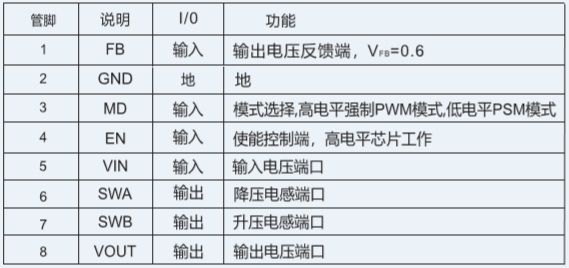

引腳排列及定義

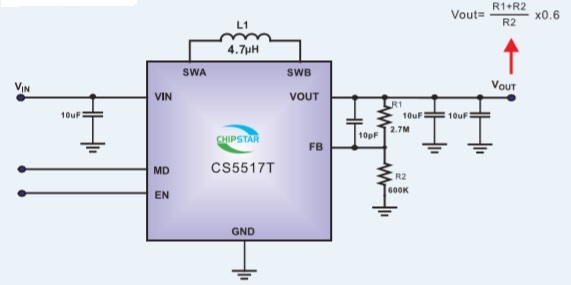

典型應用圖
