當前位置：首頁->產品展示->電源管理IC->CS5518(鋰電池供電1.6A輸出低功耗DC-DC升降壓芯片） |
|
|
| 產品名稱： |
CS5518(鋰電池供電1.6A輸出低功耗DC-DC升降壓芯片） |
| 封裝形式： |
DFN-10 |
| 兼容型號： |
CS5517 |
| 產品功能： |
CS5518T是一款超微小型、超低功耗,高效率,升降壓一體DC-DC調整器.最大電流輸出能力1.6A，低功耗靜態電流8uA，輸入電壓范圍3~5V
，輸出電壓范圍：3~5V
|
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
| 概要
CS5518T是一款超微小型、超低功耗,高效率,升降壓一體DC-DC調整器.適用于雙節,三節干電池或者單節鋰電池的應用場景.可以有效的延長電池的使用時間。CS5518T由電流模PWM控制環路，誤差放大器，比較器和功率開關等模塊組成。該芯片可在較寬負載范圍內高效穩定的工作。CS5518T的輸入電壓為3V至5.0V提供可調輸出電壓為(3V至5V)。在輸出電壓為3.3V的情況下，輸入從3V到5V，它能提供最大1.6A的電流負載 . CS5518T可以通過調整兩個外加電阻來設定輸出電壓。CS5518T提供了纖小的DFN2X2_8L封裝形式 可供客戶選擇 ,其額定的工作溫度范圍為-40℃至85℃。
特性

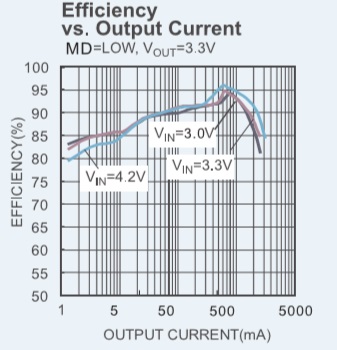

高效率：最大效率可達到95%
最大電流輸出能力：1.6A
低功耗:靜態電流：8uA
輸入電壓范圍：3~5V
輸出電壓范圍：3~5V
開關頻率:1M
基準電壓：0.6V
軟啟動
低壓操作，可達100%占空比
PWM/PFM自動切換占空比自動可調以保持很大負載范圍內的高效率，低紋波
應用
無線耳機、健身設備、智能手表、水表與燃氣表、便攜式醫療設備以及各種電池供電的智能物聯網設備

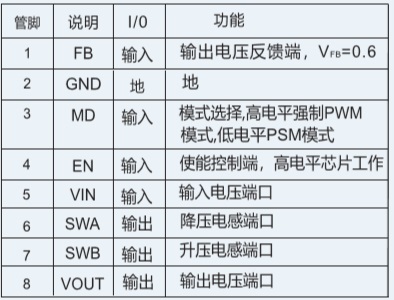

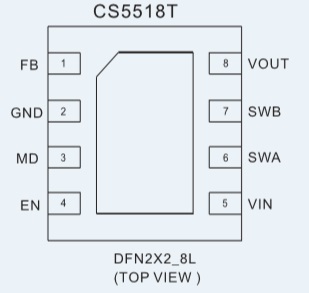

引腳排列及定義

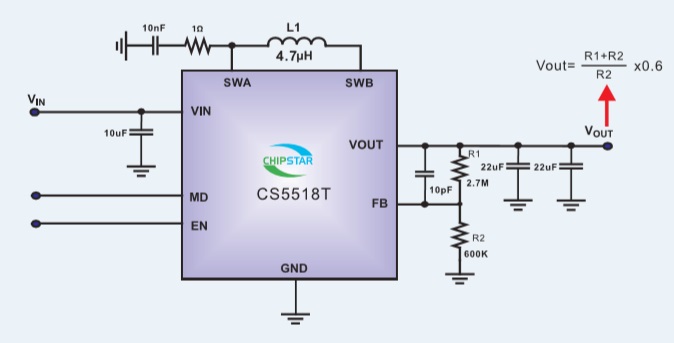

典型應用圖
|
|
| |
|
|
| |
| |
|
