做電源研發的小伙伴一定聽說過不要接錯地，整流橋后面電容的地和大地不可以接到一起，否則會(huì )引起短路。今天才想明白這個問題，記錄一下，如有不對也希望大家指正。

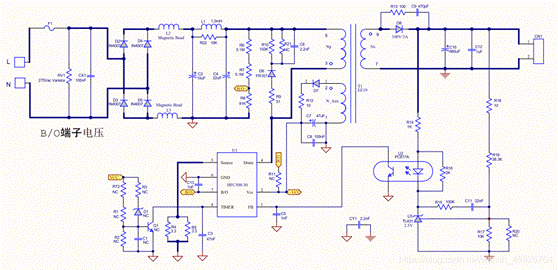

首先來看一下AC-DC的原理圖（全波整流）：

我們來看一下輸入端AC220V時整流橋的動作過程：

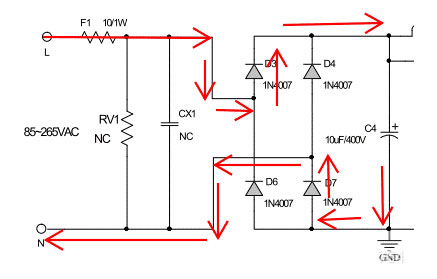

1、當AC220V為正半周期時，整流橋后的濾波電容C4的地是與零線N相連的，此時濾波電容C4的地和大地是連接的。
如下圖：

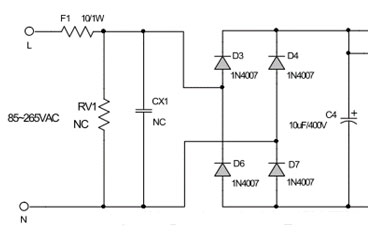

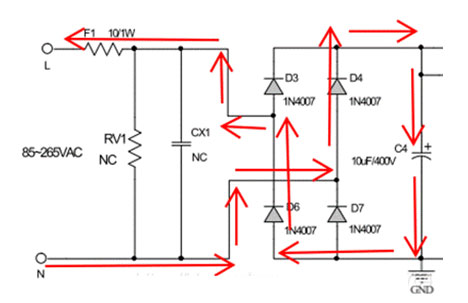

2、當AC220V為負半周期時，整流橋后的濾波電容C4的地是與火線L相連的，此時濾波電容C4的地和火線相連。
如下圖：

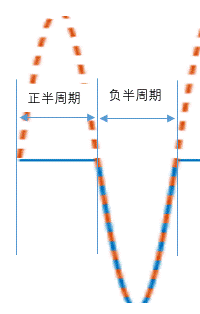

我們已知大地（PE）的電位是0V，那么從大地看C4的負極（GND）的電壓波形就是下面藍色線這樣的：

從上圖我們可以看出來，全波整流時，濾波電容C4的GND相對于大地（PE）是有電壓的，所以將兩者接到一起的話當然會(huì )引起短路啦。

所以全波整流后的GND也是很危險的哦~ 這可能也是稱作“熱地”的原因吧。

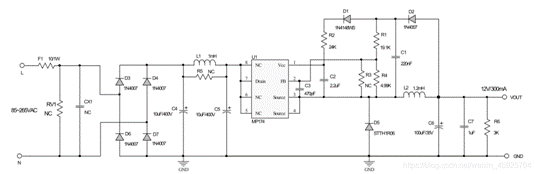

我們在繼續看一下非隔離BUCK電路原理圖：

我們可以看到低壓12V輸出的GND和輸入端濾波電容的GND是相連接的，所以在非隔離式樣的BUCK電路中，輸入端為全波整流情況下，低壓側的地也是“熱地”，很危險的哦~

再看一下隔離式樣的BUCK原理圖：

我們可以看到，低壓輸出側的GND與輸入濾波電容的GND是隔離開的，低壓側相當于由副邊繞組供電（可以把副邊繞組看做一個電池），此時低壓側的地相當于懸空的（浮地），此時低壓側是比較安全的，那么低壓側的GND應該可以與大地相連接的吧~

以上說的是全波整流狀態，我們再來想一下，如果是半波整流的情況呢？
AC負半周期時，回路沒有通路，濾波電容C4的GND相當于懸空，待到AC正半周期到來時有會(huì )重新與大地（PE）連接,
那么在半波整流的電路中，整流后的地貌似就安全了，實際是這樣么？

我覺得如果火線和零線跟電網連接是正確的時候沒問題，是安全的。
但是。。。一旦我們插頭接反了，也就是電路中的火線L接到了電網中N,N接到電網的L,（實際使用中很可能出現這種情況）

此時整流后的地就連接到電網的火線上了。。。所以也是很危險的。
所以半波整流后的地也是“熱地”，很危險吶

最后總結一下：

1、不論是全波整流還是半波整流，整流后的地都是“熱地”
2、“熱地”跟大地之間是有電壓的，不能接到一起，會(huì )短路。
3、非隔離式DCDC轉換后的電源地也是“熱地”。
4、隔離式DCDC轉換后低壓側的地是“浮地”，我覺得“浮地”是可以和大地連接的。

上述就是本人的一點小心得，拜托各位指教啦~
