當前位置:首頁->產品展示->電源管理IC->HT7167(帶輸出關斷的13V、10A全集成同步升壓轉換器)
產品名稱: HT7167(帶輸出關斷的13V、10A全集成同步升壓轉換器)
封裝形式: DFN-20
兼容型號: HT7178/TPS61088/SCT12A1
產品功能: 輸入電壓范圍VIN:2.7V-13V;輸出電壓范圍VOUT:4.5V-13V;可編程峰值電流:10A.
產品規格書下載: HT7167.pdf
在線客服:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品:  申請樣品

    詳細介紹

概述
HT7167是一款高功率、全集成升壓轉換器,帶有負載關斷功能的柵極驅動,集成16mΩ功率開關管和23mΩ同步整流管,為便攜式系統提供高效的小尺寸解決方案。
HT7167具有2.7V至13V寬輸入電壓范圍,可為采用單節或兩節鋰電池的應用提供支持。該器件具備10A開關電流能力,并且能夠提供13V的輸出電壓。
HT7167采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下,
HT7167工作在PWM 模式。在輕負載條件下,該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式;另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。PWM模式下,HT7167的開關頻率可通過外部電阻調節,支持200kHz至1.4MHz的范圍。
HT7167還支持可編程的軟啟動,以及可調節的開關峰值電流限制。另外,HT7167集成了輸出關斷功能的柵極驅動,在SD狀態,可完全斷開輸入電源。
此外,該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護。

特點
輸入電壓范圍VIN:2.7V-13V
輸出電壓范圍VOUT:4.5V-13V
可編程峰值電流:10A
 高轉換效率:
93% (VIN = 7.4V, VOUT=12V, IOUT =3A)
92% (VIN = 3.6V, VOUT=9V, IOUT =1A)
輕載條件下兩種調制方式:脈頻調制(PFM)和強制脈寬調試(PWM)
集成輸出關斷的柵極驅動
低關斷功耗,關斷電流1uA
可調節的開關頻率:200k-1.4M
可編程軟啟動
輸出過壓 (14V)、逐周期過流、熱關斷等保護
DFN20L,4.5mm*3.5mm 無鉛超薄封裝


應用
・無線音箱 ・便攜式音箱
・快充移動電源 ・電子煙
・USB TYPE-C 電源傳輸 ・拉桿音箱
・平板電腦,筆記本電腦 ・POS機終端

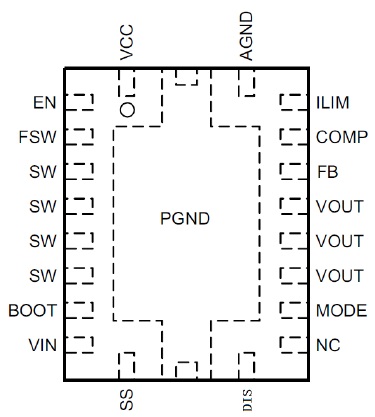

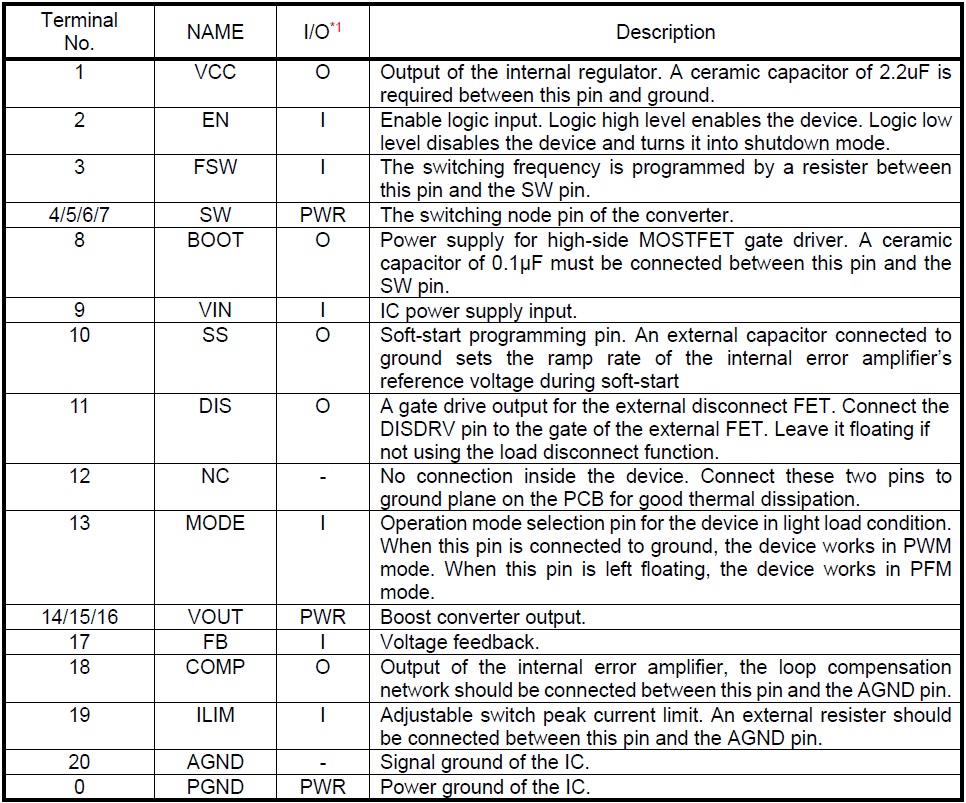

管腳排列及定義說明

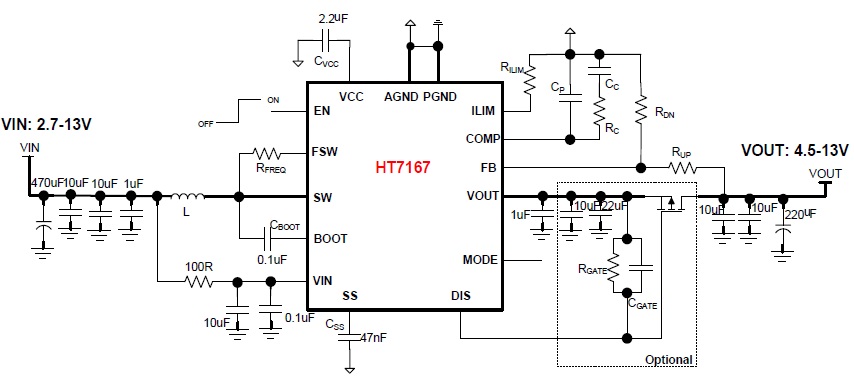

典型應用圖
