安森美半導體推出5款新的靜電放電(ESD)抑制器，用于當今最先進的接口。正待批專利的設計技術及工藝技術使這些器件能夠提供業界最低的電容及ESD鉗位電壓，適合用于極高數據率接口及小幾何尺寸芯片組。

ESD8000瞬態電壓抑制器(TVS)系列達到0.35皮法拉(pF)的最大電容規格，16安培(A)電流時的ESD鉗位電壓低至8 V，符合IEC61000-4-2 Level 4之8千伏(kV)接觸放電規范。極低電容可保持數據率高于10 Gbps時的數據線路信號完整性，幾乎消除任何數據線降解，支持新興的接口，如USB 3.0、USB 3.1、HDMI 2.0和Thunderbolt。隨著芯片組幾何尺寸朝低于20納米演進，它們對瞬態電壓因而更敏感，ESD8000系列的低鉗位電壓增強了系統級ESD測試保護性能。

安森美半導體保護方案分部副總裁兼總經理Gary Straker說：“這些新TVS產品采用了創(chuàng )新技術，突破ESD鉗位電壓的業界界限，提供超低電容。因此，它們可以保護當今基于最新工藝技術的高速接口及集成電路，免其受ESD沖擊損傷�！�

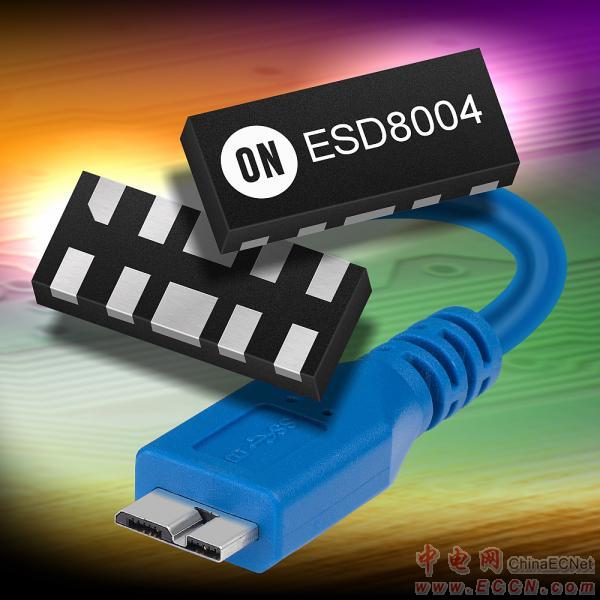

4線ESD8004和ESD8104采用業界標準占位面積為2.5 x 1 mm 的UDFN-10封裝，可以保護兩對電壓敏感型高速數據線路，使它們適合最新串行接口標準，如USB 3.0、HDMI 2.0及eSATA。穿越型封裝令印制電路板(PCB)布線輕易，以及實現走線長度匹配，維持高速差分線路之間所需的一致性阻抗。

ESD8008在單個封裝中集成了8條線路或4個差分對，用于高清多媒體接口(HDMI)、DisplayPort及V-by-One HS接口。

6線ESD8006 TVS經過了優化，用于保護工作速率10 Gbps的最快接口，如Thunderbolt及USB 3.1。這些器件提供0.25 pF電容，利用單連接穿越布線封裝，省去了其它穿越型封裝中常見的“無連接”引腳，確保盡量降低將對數據線路及信號完整性的寄生影響。

ESD8040專門針對為HDMI接口及DisplayPort輸入/輸出(IO)提供全功能集成ESD保護器件而設計。此器件采用創(chuàng )新及節省空間的封裝，在高速線路上仍維持單連接穿越型布線，優化引腳布局及布線，以保護14條線路接口之全部數據、電源及控制線路。在單個封裝中全集成保護的14條線路，結合業界領先的性能，使這器件成為講究嚴格保護的HDMI 2.0接口的極佳方案。ESD8040還兼容HDMI 1.3和1.4。

封裝及價格

ESD8004及ESD8104采用無鉛UDFN-10封裝，每3,000片批量的單價分別為0.16和0.12美元；而ESD8040采用無鉛UDFN-18封裝，每3,000片批量的單價為0.40美元。ESD8006及ESD8008分別采用無鉛DFN-8及UDFN-14封裝，每3,000片批量的單價為0.15及0.19美元。
